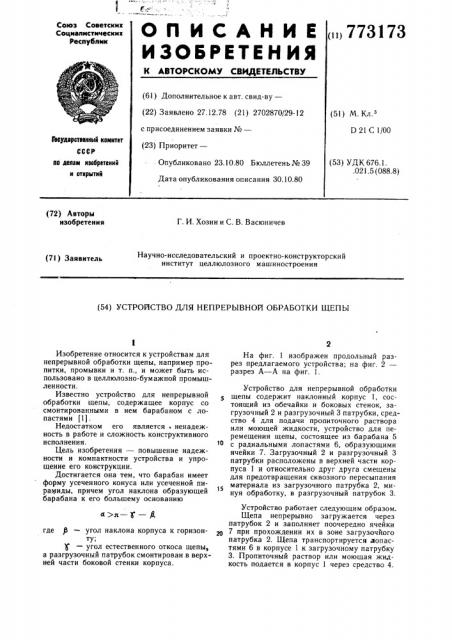

О П И С А Н И Е () 773173

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Реслублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 27.12.78 (21) 2?02870/29-12 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 23.10.80 Бюллетень № 39

Дата опубликования описания 30.10.80 (51) М. Кл.з

D 21 С 1/00

Гесударственный комитет

СССР (53) УДК 676.1. .021.5 (088.8) IIo делам изобретений и открытий (72) Авторы изобретения

Г. И. Хозин и С. В. Васюничев

Научно-исследовательский и проектно-конструкторский институт целлюлозного машиностроения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОЙ ОБРАБОТКИ ЩЕПЫ х >л — 3 — Ф

Изобретение относится к устройствам для непрерывной обработки щепы, например пропитки, промывки и т. п., и может быть использовано в целлюлозно-бумажной промышленности.

Известно устройство для непрерывной обработки щепы, содержащее корпус со смонтированными в нем барабаном с лопастями (1) .

Недостатком его является ° ненадежность в работе и сложность конструктивного исполнения.

Цель изобретения — повышение надежности и компактности устройства и упрощение его конструкции.

Достигается она тем, что барабан имеет форму усеченного конуса или усеченной пирамиды, причем угол наклона образующей барабана к его большему основанию где P — угол наклона корпуса к горизонту; — угол естественного откоса щепы, а разгрузочный патрубок смонтирован.в верхней части боковой стенки корпуса.

На фиг. 1 изображен продольный разрез предлагаемого устройства; на фиг. 2— разрез А — А на фиг. 1.

Устройство для непрерывной обработки щепы содержит наклонный корпус 1, состоящий из обечайки и боковых стенок, загрузочный 2 и разгрузочный 3 патрубки, средство 4 для подачи пропиточного раствора или моющей жидкости, устройство для перемещения щепы, состоящее из барабана 5 с радиальными лопастями 6, образующими ячейки 7. Загрузочный 2 и разгрузочный 3 патрубки расположены в верхней части корпуса 1 и относительно друг друга смещены для предотвращения сквозного пересыпания материала из загрузочного патрубка 2, минуя обработку, в разгрузочный патрубок 3.

Устройство работает следующим образом.

Щепа непрерывно загружается через патрубок 2 и заполняет поочередно ячейки

7 при прохождении их в зоне загрузочйого патрубка 2. Щепа транспортируется лопастями 6 в корпусе 1 к загрузочному патрубку

3. Пропиточный раствор или моющая жидкость подается в корпус 1 через средство 4.

773173

Формула изобретения

Уровень жидкости поддерживается в корпусе 1 при помощи известной системы регулирования. При смещении ячейки 7, заполненной щепой, от створа загрузочного патрубка 2, ячейка ограничивается обечайкой корпуса 1 и обеспечивает погружение гцепы в жидкость. Время нахождения щепы в жидкости зависит от частоты вращения барабана 5 и уровня жидкости в корпусе 1.

При достижении обечайками 7 барабана 5 верхнего положения щепа из них поочередно высыпается в разгрузочный патрубок 3, 1е что обеспечивается углом наклона j3 корпуса 1 и наличием конусности ау барабана 5.

Причем угол а выбирается в пределах где p — угол наклона корпуса к горизонту; — угол естественного откоса щепы.

При необходимости в устройство может подаваться пар для подогрева жидкости. эа

Устройство для непрерывной обработки щепы, включающее наклонный корпус со смонтированными в нем барабаном с лопастями, выполненными по длине корпуса, разгрузочный, загрузочный патрубки, средство для подачи моющей жидкости и привод барабана, отличающееся тем, что, с целью упрощения конструкции, барабан имеет форму усеченного, корпуса или усеченной пирамиды, причем угол наклона образующей барабана к его большему основанию а )л — — Д где P — угол наклона корпуса к горизонту; — угол естественного откоса щепы, а разгрузочный патрубок смонтирован в верхней части боковой стены корпуса.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 308591, кл. D 21 В 1/02, 1970.

Ура раап

773173

A -А подвернуто
