Реферат



-л-W

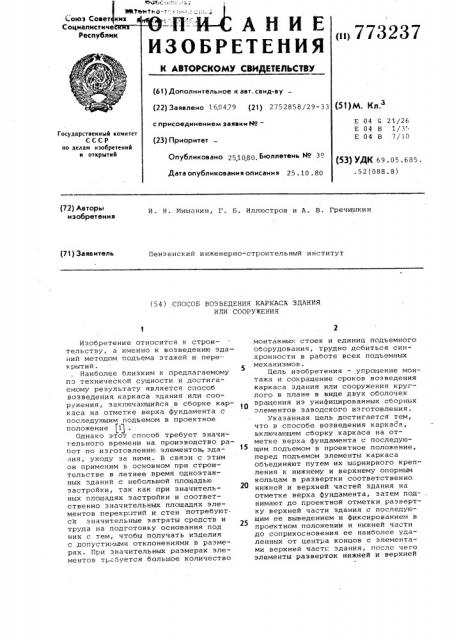

Союз Совет

Социалистиче

Реслубли

АНИЕ

3 ОБРЕТЕНИЯ

<>773237

АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

) Дополнительное к авт. свид-ву

2) Заявлено 1604.79 (21) 2752858/29-33 рисоединением заявки ¹вЂ”

3) Приоритет

Опубликовано 251р8р Бюллетень ¹ 39

Дата опубликования описания 25 . 10 . 80 (51)М. Кл.з

Е 04 G 21/26

Е 04 В 1/3

Е 04 В 7/10

Государственный

СССР по делам изобр и открыт (53) УДК 69.05.685..52(088.8) (72) Авторы изобретения

И. Н. Мишанин, Г. Б. Иллюстров и A. В. Гречишкин (71) Заявитель

Пензенский инженерно-строительный институт (54) СПОСОБ ВОЗВЕДЕНИЯ КАРКАСА ЗДАНИЯ

ИЛИ СООРУЖЕНИЯ

Изобретение относится к строительству, а именно к возведению зданий методом подъема этажей и пере-крытий.

Наиболее близким к предлагаемому пэ технической сущности и достигаемому результату является способ возведения каркаса здания или сооружения, заключающийся в сборке каркаса на отметке верха фундамента с последующим подъемом в проектное положение (1) .

Однако этот способ требует значительного времени на производство работ по изготовлению элементов, здания, уходу за ними. В связи с этим он применим в основном при строительстве в летнее время одноэтажных зданий с небольшой площадью застройки, так как при значительных площадях застройки и соответственно значительных площадях элементов перекрытий и стен потребуются значительные затраты средств и труда на подготовку основания под них с тем, чтобы получать изделия с допусти:льни отклонениями в размерах. При значительных размерах элементов требуется большое количество монта>кных стоек и единиц подъемного оборудования, трудно добиться синхронности в работе всех подъемных механизмов.

Цель изобретения — упрощение монтажа и сокращение сроков возведения каркаса здания или сооружения круглого в плане в виде двух оболочек вращения из унифицированных сборных элементов заводского изготовления.

Указанная цель достигается тем, что в способе возведения каркаса, включающем сборку каркаса на отметке верха фундамента с последующим подъемом в проектное положение, перед подъемом элементы каркаса объединяют путем их шарнирного крепления к нижнему и верхнему опорным кольцам в развертки соответственно нижней и верхней частей здания на отметке верха фундамента, затем поднимают до гроектной отметки развертку верхней части здания с последующим ее выведением и фиксированием в проектном положении и нижней части до соприкосновения ее наиболее удаленных от центра концов с элементами верхней части здания, после чего элементы разверток нижней и верхней

773237 частей соединяют между собой с образованием пространственного каркаса.

Кроме того, подъем развертки нижней части здания осуществляют поворотом ее элементов относительно шарниров крепления к нижнему опорному кольцу, а элементы каждой из частей зданий соединяют между собой по кругу монтажными связями изменяемой длины для обеспечения положения в пространстве элементов верхней и нижней части здания в процессе подъема.

На фиг. 1 изображена развертка каркаса и шахта устройства для подъема здания, вид сверху; на фиг. 2 диаметральное сечение A A на фиг. 1; на фиг.3 — схема подъема и вывода в проектное положение верхней части здания; на фиг. 4 — схема вывода в проектное положение нижней части здания; на фиг. 5 диаметральное сечение здания после демонтажа устройства для подъема.

Возведение здания предлагаемым способом заключается в следующем.

На фундаменте 1 монтируется в проектном положении нижнее опорное кольцо. 2, собираемое из отдельных элементов 3, к которому одним концом присоединяются линейными шарнирами элементы 4 нижней части здания, укладываемые на грунт по направлению радиусов. Другим концом элемен-ты 4 соединяются линейными шарнирами с элементами 5 среднего опорного кольца б, располагаемыми на грунте по кольцу, образуя развертку нижней части здания. На элементы 4 одним концом опираются элементы 7 верхней части здания, которые другим концом соединяются линейными шарнирами с элементами 8 верхнего опорного кольца 9, образуя развертку верхней части здания. Элементы 4 нижней части здания соединяются между собой по кольцу монтажными связями 10 одностороннеиЯменяемой длины. Элементы 7. верхней части здания соединяются между собой по кольцу монтажными свя зями 11 одностороннеизменяемой длины.

Элементы 8 верхнего опорного коль-. ца 9, смонтированного вокруг шахты 12 устройства для подъема здания, опираются на фиксаторы 13, связанные со вспомогательным кольцом 14, а элементы 7 в средней части соединяются шарнирно с толкателями 15, которые соединены с кольцом 14 также шарнирно.

С помощью грузоподъемной трособлочной системы 16 поднимается верх.нее опорное кольцо 9 таким образом, что элементы 7 верхней части здания повисают вдоль шахты 12 вместе с толкателями 15 и вспомогательным кольцом 14.

При подъеме на проектную отметку кольцо 9 закрепляется на шахте 12, а с помощью грузоподъемноп трособлочной системы 17 начинается подъем. вспомогательного кольца 14, при этом толкатели 15 выводят элементы 7 в проектное положение, в котором они фиксируются. Далее с помощью грузоподъемной трособло-.ной системы 18 поднимаются элементы 5 среднего опор ного кольца б, соединенные с концами элементов 4, причем последние по © ворачиваются вокруг осей шарниров, соединяющих элементы 4 с элементами 3 нижнего опорного кольца 2. При соприкосновении элементов 5 с элементами 7 подъем прекращается. Элементы 5 соединяются с элементами 7 шар1з .нирно, а между собой жестко, например, электросваркой, образуя среднее опорное кольцо .б . При этом среднее опорное кольцо б может напрягаться кольцевой арматурой, а узлы сопряжения элементов 4 и 7 с опорными кольцами 2, б и 9 могут превращаться из шарнирных в жесткие.

После окончания подъема и соединения элементов в узлах сопряжения демонтируется устройство для подъема с шахтой, вспомогательным кольцом, фиксаторами, толкателями, грузоподъемными трособлочными системами °

Положительный эффект от использования способа определяется изме-, нением затрат труда на строительно-монтажных работах, основной заработной платы на строительно-монтажных работах, продолжительности строительства, затрат средств и материалов на возведение опалубка и поддерживающих лесов.

Формула изобретения

1. Способ возведения каркаса здания или сооружения, включающий сборку каркаса на отметке верха фундамента с последующим подъемом в проектное положение, о т л и ч а ю щ и йс я тем, что, с целью упрощения монтажа и сокращения сроков возведения, перед подъемом в проектное положение элементы каркаса объединяют путем их шарнирного крепления к нижнему и верхнему опорным кольцам в развертки соответственно нижней и верхней частей здания на отметке верха фундамента, 55 затем поднимают до проектной отметки развертку верхней части здания с последующим ее выведением и фиксированием в проектном положении и нижней час>." и до соприкосновения ее наиболее удаленных от центра концов с элементами верхней части здания, после чего элементы разверток верх ней и нижней частей соединяют.между собой с образованием простран65 ственного каркаса.

77 32.37

2. Способ по п.1, о т л и ч а ю ц и и с я тем, что подъем развертки нижней части здания осуществляют поворотом ее элементов относительно шарниров крепления к нижнему опорному кольцу.

3. Способ по п.1, о т л и ч а юшийся тем, что элементы каждой из ча<-тей зданий соединяют между собой по кругу монта;кными связями изменяемой длины.

Источники информации, принятые Во внимание при экспертизе

1. Авторское свидегсльство СССР

Р 489848, кл. E 04 В 1/35, 1962.

773237

17

Дыг.З

18 г

Рие. 9

ВНИИПИ Заказ 7459/41 Тираж 772 Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4,
