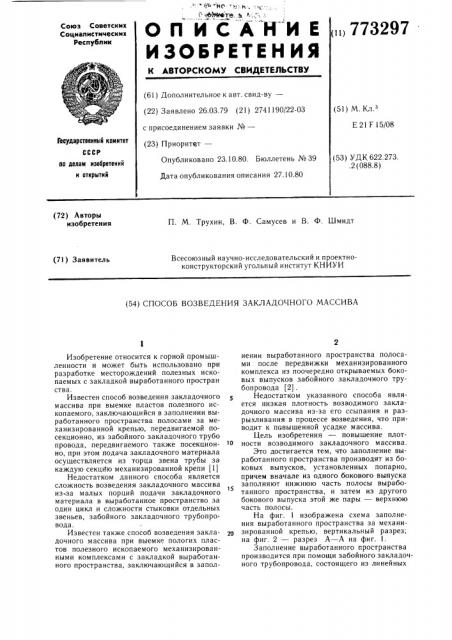

" > - НО - ... 1, ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

<,773297

Ж

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 26.03.79 (21) 2741190/22-03 с присоединением заявки №вЂ” (23) Приоритет— (51) М, Кл,з

Е 21 F 15(08

Государственный комитет (53) УДК 622.273..2 (088.8) Опубликовано 23.10.80. Бюллетень № 39

Дата опубликования описания 27.10.80 по делам изобретений и открытий (72) Авторы изобретения

П. М. Трухин, В. Ф. Самусев и В. Ф. Шмидт

Всесоюзный научно-исследовательский и проектноконструкторский угольный институт КНИУ И (71 ) 3ая в и тел ь (54) СПОСОБ ВОЗВЕДЕНИЯ ЗАКЛАДОЧНОГО МАССИВА

Изобретение относится к горной промышленности и может быть использовано при разработке месторождений полезных ископаемых с закладкой выработанного простран ства.

Известен способ возведения закладочного массива при выемке пластов полезного ископаемого, заключающийся в заполнении выработанного пространства полосами за механизированной крепыш, передвигаемой посекционно, из забойного закладочного трубо провода, передвигаемого также посекционно, при этом подача закладочного материала осуществляется из торца звена трубы за каждую секцию механизированной крепи (1)

Недостатком данного способа является сложность возведения закладочного массива из-за малых порций подачи закладочного материала в выработанное пространство за один цикл и сложности стыковки отдельных звеньев, забойного закладочного трубопровода.

Известен также способ возведения закладочного массива при выемке пологих пластов полезного ископаемого механизированными комплексами с закладкой выработанного пространства, заключающийся в заполненни выработанного пространства полосами после передвижки механизированного комплекса из поочередно открываемых боковых выпусков забойного закладочного трубопровода (2).

Недостатком указанного способа является низкая плотность возводимого закладочного массива из-за его ссыпания и разрыхливания в процессе возведения, что приводит к повышенной усадке массива.

Цель изобретения — повышение плот1О ности возводимого закладочного массива.

Это достигается тем, что заполнение выработанного пространства производят из боковых выпусков, установленных попарно, причем вначале из одного бокового выпуска

15 заполняют нижнюю часть полосы выработанного пространства, и затем из другого бокового выпуска этой же пары — верхнюю часть полосы.

На фиг. 1 изображена схема заполнения выработанного пространства за механизированной крепыш, вертикальный разрез; на фиг. 2 — разрез А — А на фиг. l.

Заполнение выработанного пространства производится при помощи забойного закладочного трубопровода, состоящего из линейных

773297

А-А

4. 4 4 ° 4, 4. 4. 4, 4,, 4, ° 4 .4 ° 4 ° 4 . ° 4 q 4; . 0 ° ° 4,О

Фиг.2
