Устройство для измерения активного сопротивления диэлектриков
Патент 773511
Авторы
Классы МПК
Устройство для измерения активного сопротивления диэлектриков
Иллюстрации
Реферат

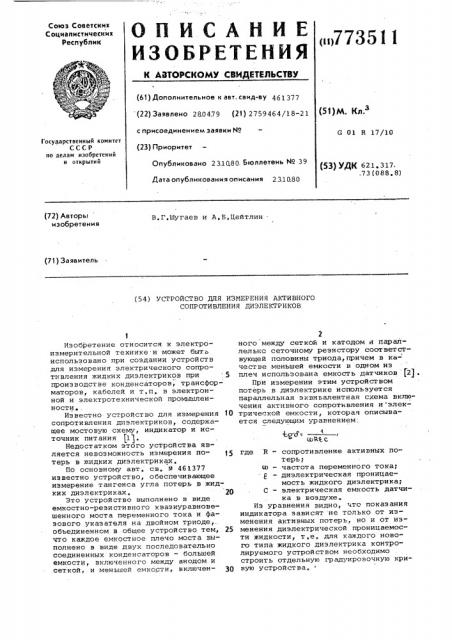

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п>773511
Союз Советских
Социалистических
Республик
I
Ф
«1„ /Г(61) Дополнительное к авт. саид-ву 461377 (22) Заявлено 280479 (21) 2759464/18-21 с присоединением заявки Йо (23) Приоритет
Опубликовано 23.10.80, Бюллетень М 39
Дата опубликования описания 231080 (51)М. Нл.
G 01 R 17/10
Государственный комитет
СССР по делам изобретений н открытий (53) УДК 621 ° 317. .73 (088 ° 8) (72) Авторы изобретения
В.Г.Шугаев и A,Á,Öåéòëèí (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ АКТИВНОГО
СОПР ОТИ ВЛЕНИ Я ДИЭЛЕКТРИКОВ
Изобретение относится к электроизмерительной технике и может быть использовано при создании устройств для измерения электрического сопротивления жидких диэлектриков при 5 производстве конденсаторов, трансформаторов, кабелей и т.п, в электронной и электротехнической пром вз ленности
Известно устройство для измерения 10 сопротивления диэлектриков, содержащее мостовую схему, индикатор и источник питания (1).
Недостатком этого устройства является невозможность измерения потерь в жидких диэлектриках, По основному авт. св. Р 461377 известно устройство, обеспечивающее измерение тангенса угла потерь в жидких диэлектриках. 20
Это устройство выполнено в виде емкостно-резистивного квазиуравновешенного моста переменного тока и фазового указателя на двойном триоде, объединенном в общее устройство тем, 25 что каждое емкостное плечо моста выполнено в виде двух последовательно соединенных конденсаторов — большей емкости, включенного между анодом и .сеткой, и меньшей емкости, включен- 30 ного между сеткОй и катодом и параллельно сеточному реэчстору соответствующей половины триода, причем в качестве меньшей емкости в одном из плеч использована емкость датчиков (2) .
При измерении этим устройством потерь в диэлектрике используется параллельная эквивалентная схема включения активного сопротивления и электрической емкости, которая описывается следующим уравнением:
Ь д =
l
00RR. с где R - сопротивление активных потерь; св — частота переменного тока; — диэлектрическая проницаемость жидкого диэлектрика;
С вЂ” электрическая емкость датчика в воздухе..
Из уравнения видно, что показания индикатора зависят не только от изменения активных потерь, но и от изменения диэлектрической проницаемости жидкости, т.е. для каждого нового типа жидкого диэлектрика контролируемого устройством необходимо строить отдельную градуировочную кривую устройства.
773511
Формула изобретения
22И
ВНИИПИ Заказ 7493/56 Тираж 1019 Подписное
Филиал ППП Патент, г. ужгород, ул. Проектная, 4
Цель изобретения — исключение зависимости показаний индикатора от изменения диэлектрической проницаемости измеряемых диэлектриков.
Цель достигается тем, что известное устройство для измерения активного сопротивления диэлектриков снабжено высокоомным резистором, подключенным параллельно выводам емкостного датчика, включенного последовательно с емкостными плечами моста, при этом вывод сеточного резистора одно- 10
ro иэ триодов соединен с выводом емкостного датчика.
На чертеже представлена электрическая схема устройства. Оно содержит конденсаторы 1 и 2, образующие первое емкостное плечо моста, конденсаторы
3 и 4; образующие второе емкостное п ечо моста, резисторы 5,6 и 7, образующие резистивные плечи моста, микроамперметр 8, резистор 9, двой- ° ной триод 10, сеточные резисторы 11 и 12, высокоомный резистор 13, дополнительный конденсатор 14 и емкостной датчик 15.
Устройство работает следующим образом, В исходном состоянии, до заполнения датчика жидкостью, производится балансировка моста резистором 6, При этом показания микроамперметра 8 .равны нулю. При заполнении датчика щидкост ью, активное сопроти вл ение жидкости изменяет фазовые соотношения в мосте, и вызывает соот вет ст венно отклонение стрелки микроамперметра. Емкостная составляющая датчика, .зависящая оТ диэлектрической TlpoHH» цаемости жидкости не влияет на показания прибора, так как она симметрично подключена к левому и правому плечу моста.
Использование данного устройства позволит автоматизировать технологический процесс термовакуумной обработки жидких диэлектриков, а также упростит. эксплуатацию устройства по сравнению с основным изобретением, устройство для измерения активного сопротивления диэлектриков по авт. св, Р 461377, о т л и ч а ю щ е е с я тем, что, с целью исключения зависимости показаний индикатора от изменения диэлектрической проницаемости измеряемых диэлектриков, оно снабжено высокоомным резистором, подключенным параллельно выводам емкостного датчика, включенного последовательно с емкостными плечами моста, при этом вывод сеточного резистора одного иэ триодов соединен с выводом емкостного датчика.
И от очни ки ин формации, принятые во внимание при экспертизе
1. Патент США 9 3596135, кл.317-14, 1971, 2. Авторское свидетельство СССР
Р 461377, кл, G 01 R 17/10 1976 (прототип),
