Датчик напряженности электрического поля

Датчик напряженности электрического поля

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Реслублик

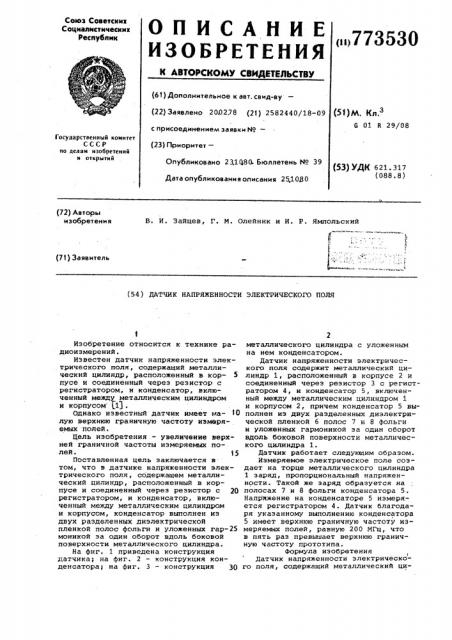

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<н773530 (6f) Дополнительное к авт. саид-ву — (22) Заявлено 2002.78 (2f ) 2582440/18-09 с присоединением заявим ¹â€” (23) Приоритет—

Опубликовано 23.1Q80 Бюллетень ¹ 39

Дата опубликования описания 251080 (51)М. Кл.З

С 01 R 29/08

Государственный комитет

СССР

Ао дедам изобретений и открытий (53) УДК 621 ° 317 (088,8) (72) Авторы изобретения (71) Заявитель (54) ДАТЧИК НАПРЯЖЕННОСТИ ЭЛЕКТРИЧЕСКОГО ПОЛЯ металлического цилиндра с уложенным на нем конденсатором.

Датчик напряженности электрического поля содержит металлический цилиндр 1, расположенный в корпусе 2 и соединенный через резистор 3 с регистратором 4, и конденсатор 5, включенный между металлическим цилиндром 1 и корпусом 2, причем конденсатор 5 выполнен из двух разделенных диэлектрической пленкой б полос 7 и 8 фольги и уложенных гармоникой за один оборот вдоль боковой поверхности металлического цилиндра 1.

Датчик работает следукхцим образом.

Измеряемое электрическое поле создает на торце металлического цилиндра

1 заряд, пропорциональный напряженности. Такой же заряд образуется на полосах 7 и 8 фольги конденсатора 5.

Напряжение на конденсаторе 5 измеряется регистратором 4. Датчик благодаря указанному выполнению конденсатора

5 имеет верхнюю граничную частоту измеряемых полей, равную 200 МГц, что в пять раз превышает верхнюю граничную частоту прототипа.

Формула изобретения

Датчик напряженности электрического поля, содержащий металлический циИзобретение относится к технике радиоиэмерений.

Известен датчик напряженности электрического поля, содержащий металлический цилиндр, расположенный в кор- 5 пусе и соединенный через резистор с регистратором, и конденсатор, включенный между металлическим цилиндром и корпусом $1J .

Однако известный датчик имеет ма- 10 лую верхнюю граничную частоту измеряемых полей.

Цель изобретения — увеличение верхней граничной частоты измеряемых полей. 15

Поставленная цель заключается в том, что в датчике напряженности электрического поля, содержащем металлический цилиндр, расположенный в корпусе и соединенный через резистор с 2р регистратором, и конденсатор, включенный между металлическим цилиндром и корпусом, конденсатор выполнен из двух разделенных диэлектрической пленкой полос фольги и уложенных rap-25 моникой за один оборот вдоль боковой поверхности металлического цилиндра.

На фиг. 1 приведена конструкция датчика; на фиг. 2 — конструкция конденсатора; на фиг. 3 — конатрукция 30

В. И. Зайцев, Г. N. Олейник и И. Р. Ямпольский

773530 фиг.2

ВНИИПИ Заказ 7494/57 Тираж 1019 Подписное

Филиал ППП Патент, г.ужгород, ул.Проектная, 4 ! линдр, расположенный в корпусе и соединенный через резистор с регистратором, и конденсатор, включенный между металлическим цилиндром и корпусом,о т л и ч а ю ц и и с я тем, что, с целью увеличения верхней граничной частоты измеряеьых полей, конденсатор выполнен из двух разделенных диэлектрической пленкой полос фольги и уложенных гармоникой за один оборот вдоль боковой поверхности металлического цилиндра.

Источники информации, принятые во внимание при экспертизе

1. Высоковольтный зонд для работы в жидкостях. "Revew Scientific Jnstrument", 1974, ч 45, No 7, р. 961.
