Реферат

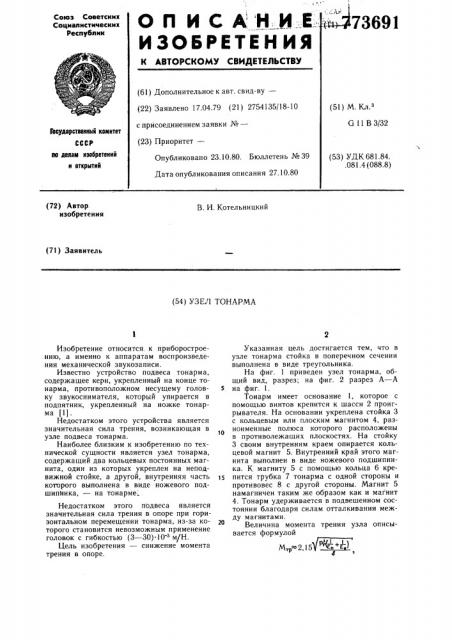

О П И С А Н И Е..

ИЗОБРЕТЕН ИЯ

:i073691

Союз Советских

Социалистических

Ресвублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 17.04.79 (21) 2754135/18-10 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

G 11 В 3/32

Гооударствеиимй комитет

СССР пю делам изобретеиий и открытий

Опубликовано 23.10.80. Бюллетень №39

Дата опубликования описания 27.10.80 (53) УДК 681.84. .081.4 (088.8) (72) Автор. изобретения

В. И. Котельницкий (71) Заявитель (54) УЗЕ,Л ТОНАРМА

Изобретение относится. к приборостроению, а именно к аппаратам воспроизведения механической звукозаписи.

Известно устройство подвеса тонарма, содержащее керн, укрепленный на конце тонарма, противоположном несущему головку звукоснимателя, который упирается в подпятник, укрепленный на ножке тонарма (1).

Недостатком этого устройства является значительная сила трения, возникающая в узле подвеса тонарма.

Наиболее близким к изобретению по технической сущности является узел тонарма, содержащий два кольцевых постоянных магнита, один из которых укреплен на неподвижной стойке, а другой, внутренняя часть которого выполнена в виде ножевого подшипника, — на тонарме

Недостатком этого подвеса является значительная сила трения в опоре при горизонтальном перемещении тонарма, из-за которого становится невозможным применение головок с гибкостью (3 — 30)-10 м/Н.

Цель изобретения — снижение момента трения в опоре.

Указанная цель достигается тем, что в узле тонарма стойка в поперечном сечении выполнена в виде треугольника.

На фиг. 1 приведен узел тонарма, общий вид, разрез; на фиг. 2 разрез А — А на фиг. 1.

Тонарм имеет основание 1, которое с помощью винтов крепится к шасси 2 проигрывателя. На основании укреплена стойка 3 с кольцевым или плоским магнитом 4, разноименные полюса которого расположены

1О в противолежащих плоскостях. На стоику

3 своим внутренним краем опирается кольцевой магнит 5. Внутренний край этого магнита выполнен в виде ножевого подшипника. К магниту 5 с помощью кольца 6 крепится трубка 7 тонарма с одной стороны и противовес 8 с другой стороны. Магнит 5 намагничен таким же образом как и магнит

4. Тонарм удерживается в подвешенном состоянии благодаря силам отталкивания между магнитами.

Величина момента трения узла описывается формулой

М Р2 l5 а ц

Рз 1 ) е

773691

А-A

Составитель И. Куликова

Техред К. Шуфрич Корректор Ю. Макаренко

Тираж 662 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Ю. Петрушко

Заказ 7514 66 где Р— нагрузка на нож;

à — радиус закругления рабочей кромки ножа;

E»E„— модуля упругости контактирующих материалов; — длина площадки контакта.

В данном случае длина площадки контакта определяется величиной радиуса закругления контактирующей части стойки 3.

Так как уменьшение диаметра стойки ограничено по конструктивным причинам, то выполнение поперечного сечения стойки в виде треугольника позволяет резко снизить момент трения в опоре.

Предлагаемая система подвеса позволяет значительно снизить момент трения в опоре тонарма, что в свою очередь повышает качество воспроизведения проигрывателя, повышает надежность работы его и позволяет существенно уменьшить износ пластинки и иглы звукоснимателя.

Формула изобретения

Узел тонарма, содержащий два кольцевых постоянных магнита, один из которых укреплен на неподвижной стойке, а другой, внутренняя часть которого выполнена в виде ножевого подшипника — на тонарме, отличающийся тем, что, с целью снижения момента трения в опоре, стойка

4Î в поперечном сечении выполнена в виде треугольника.

Источники информации, принятые во внимание при экспертизе

l. Патент США № 3912857, !

5 кл. G 11 В 3/32, опублик. 22.06.75.

2. Патент Великобритании № 1145865, кл. G 11 В 3/32, опублик. 19.03.69 (прототип).
