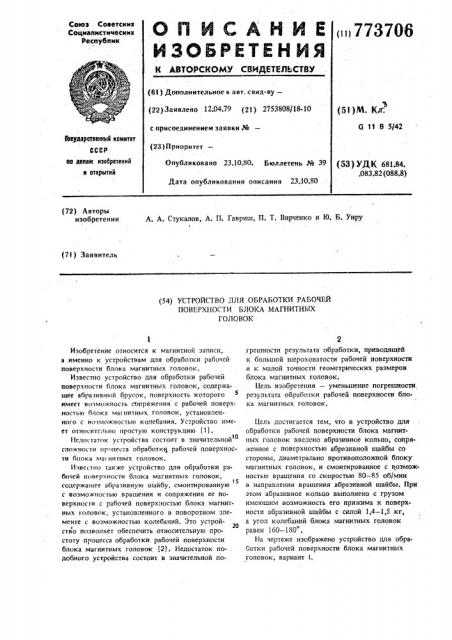

О П И С А Н И Е о,773706

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистические

Респубики (8I ) Дополнительное к авт. свид-ву— (22) Заявлено 12 04.79 (21) 2753808/18-10 (Sl ) те. Кл

G 1I 8 5/42 с присоединением заявки РЙ (28) Приоритет

Гееударстеенный камнтет

СССР пв делеам изабретеннй к еткрытнй

Опубликовано 23.10.80. Бюллетень М 39 (53) УДК б81.84, .083.82 (088.8}

Дата опубликования описания 23.10.80 (72) Авторы изобретения

А, А. Стукалов, А. П, Гавриш, П. Т. Вирченко и Ю. Б. Унру

I (7!) Заявитель (54} УСТРОЙСТВО ДЛЯ ОБРАБОТКИ РАБОЧЕЙ

ПОВЕРХНОСТИ БЛОКА МАГНИТНЫХ

ГОЛОВОК

Изобретение относится к магнитной записи, а именно к устройствам для обработки рабочей поверхности блока магнитных головок.

Известно устройство для обработки рабочей поверхности блока магнитных головок, содержащее абразивный брусок, поверхность которого имеет возможность сопряжения с рабочей поверх. ностью блока магнитных головок, установленного с возможностью колебания. Устройство имеет относительно простую конструкцию (1).

- l0

Недостаток устройства состоит в значительнои сложносзи процесса обработки рабочей поверхности блока ма нитных головок.

Извссзно также устройство для обработки рабочей поверхности блока магнитных головок, 15 содсржашее абразивную шайбу, смонтированную с возможностью вращения и сопряжения ее ловеpxHocl и с рабочей поверхностью блока магнитных головок, установленного в поворотном элементе с возможностью колебаний. Это устройство позволяет обеспечить относительную простоту процесса обработки рабочей поверхности блока магнитных головок (21. Недостаток по- . добного устройства состоит в значительной погрешности результата обработки, приводящей к большой шероховатости рабочей поверхности и к малой точности геометрических размеров блока магнитных головок.

Цель изобретения — уменьшение погрешности результата обработки рабочей поверхности блока магнитных головок.

Цель достигается тем, что в устройство для обработки рабочей поверхности блока магнитных головок введено абразивное кольцо, сопряженное с поверхностью абразивной шайбы со стороны, диаметрально противоположной блоку магнитных головок, и смонтированное с возможностью вращения со скоростью 80 — 85 об/мин в направлении вращения абразивной шайбы. При этом абразивное кольцо выполнено с грузом имеющим возможность его прижима к поверхности абразивной шайбы с силой 1,4 — 1,5 кг, а угол колебаний блока магнитных головок равен 1бО-180 .

На чертеже изображено устройство для обработки рабочей поверхности блока магнитных головок, вариант l.

773706

Составитель Е. Розанов

Техред А. Ач

Корректор А. Гриценко

Редактор Ю. Петрушко

Тираж 662

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Заказ 7515/67.Филиал ППП "Патент", r. Ужгород, ул, Проектная, 4

Устройство содержит абразивную шайбу 1, смонтированную с возможностью вращения и сопряжения ее поверхности с рабочей- поверхностью блока 2 магнитных головок, Блок 2 магнитных головок установлен в поворотноМ э) менте 3 с возможностью колебаний. При этом угол колебаний блока 2 магнитных головок равен, например, 160 . Устройство содержит также абразивное кольцо 4, сопряженное с поверхностью абразивной шайбы 1 со стороны, диаметрально противоположной блоку 2 магнитных головок. Абразивное кольцо 4 смонти- . ровано с возможностью вращения со скоростью

80 об/мин в направлении вращения абразивной шайбы 1. При этом абразивное кольцо 4 выполнено с грузом 5, имеющим возможность его прижима к поверхности абразивной шайбы 1 с силой 1,4 кг.

В предложенном устройстве в процессе обработки рабочей поверхности блока 2 магнитных, головок абразивное кольцо 4 производит шаржирование поверхности абразивной шайбы 1, а также одновременную ее правку.

Использование изобретения позволяет в значительной степени уменьшить погрешность результата обработки рабочей поверхности блока магнитных головок.

Формула изобретения

Устройство для обработки рабочей поверхности блока магнитных головок, содержащее абразивную шайбу, смонтированную с возможностью вращения и сопряжения ее поверхности с рабочей поверхностью блока магнитных головок, установленного в поворотном элементе с возможностью колебаний, о т л и ч а ю щ е10 е с я тем, что, с целью уменьшения погрешности результата обработки, в него введено абразивное кольцо, сопряженное с поверхностью абразивной шайбы со стороны, диаметрально противоположной блоку магнитных головок, 1s и смонтированное с возможностью вращения со скоростью 80 — 85 об/мин в направлении вращения абразивной шайбы, причем абразивное кольцо выполнено с грузом, имеющим возможность его прижима к поверхности абразивной

2ц шайбы с силой 1,4 — 1,5 кг, а угол колебаний о блока магнитных головок равен 160-180 .

Источники информации, принятые во внимание при экспертизе

1. Ефимов Е. Г. Магнитные головки. М., "Энергия", 1967, с. 47.

2. Авторское свидетельство СССР N 260685, кл. G 11 В 5/42, 1967 (прототип) .
