Устройство для индикации неисправности последовательно соединенных тиристоров

Устройство для индикации неисправности последовательно соединенных тиристоров

Иллюстрации

Показать все

Реферат

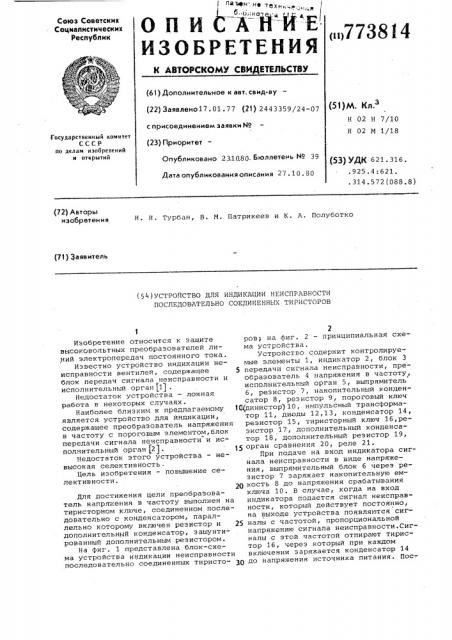

Союз Советских

Социалистических

Республик (щ773814

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву

{22) Заявлено17.01.77 (21) 2443359/24-07 с присоединением заявки ¹ (23) Приоритет

Опубликовано 231080. Бюллетень № 39

Дата опубликования описания 27. 10. 80 (51)М. Кл.

H 02 H 7/10

Н 02 М 1/18

Государственный комитет

СССР ао делам изобретений и открытий (53) УДК 621. 316. .925.4:621.

314 572(088 8) (72} Авторь изобретения

Н. Н, Турбан, В. Ч. Патрикеев и К. А. Полуботко (71) заявитель (5й)УСТРОЙСТВО ДЛЯ ИНДИКАЦИИ НЕИСПРАВНОСТИ

ПОСЛЕДОВАТЕЛЬНО СОЕДИНЕННЫХ ТИРИСТОРОВ

Изобретение относится к защите р высоковольтных преобразователей линий электропередач постоянного тока °

Известно устройство индикации не- мы исправности вентилей, содержащее 5 блок передач сигнала неисправности и исполнительный орган (11 . и

Недостаток устройства — ложная работа в некоторых случаях. с

Наиболее близким к предлагаемому 10(д является устройство для индикации, содержащее преобразователь напряжения р в частоту с пороговым элементом, блок передачи сигнала неисправности и исполнительный орган )2j, 15 о

Недостаток этого устройства — невысокая селективность.

Цель изобретения — повышение селективности.

Для достижения цели преобразователь напряжения в частоту выполнен на тиристорном ключе, соединенном последовательно с конденсатором, параллельно которому включен резистор и 25 дополнительный конденсатор, зашунти- рованный дополнительным резистором.

На фиг. 1 представлена блок-схема устройства индикации неисправности последовательно соединенных тиристоов; на фиг. 2 — принципиальная схе а устройства. устройство содержит контролируее элементы 1, индикатор 2, блок 3 передачи сигнала неисправности, преобразователь 4 напряжения в частоту, сполнительный орган 5, выпрямитель б, резистор 7, накопительный конденатор 8, резистор 9, пороговый ключ инистор) 10, импульсный трансформатор 11, диоды 12,13, конденсатор 14, езистор 15, тиристорный ключ 1б,резистор 17, дополнительный конденсатор 18, дополнительный резистор 19, рган сравнения 20, реле 21.

При подаче на вход индикатора сигнала неисправности в виде напряжения, выпрямительный блок 6 через резистор 7 заряжает накопительную емкость 8 до напряжения срабатывания ключа 10. В случае, когда на вход индикатора подается сигнал неисправности, который действует постоянно, на выходе устройства появляются сигналы с частотой, пропорциональной напряжению сигнала неисправности.Сигналы с этой частотой отпирают тиристор 16, через который при каждом включении заряжается конденсатор 14 до напря>кения источника питания. Пос-.

773814

I

I б 7

Put 2

Составитель В. Литвиненко

Редактор И. Ковальчук Техред М.Рейвес Корректор Н. Григорук

Заказ 7523 73 Тираж 783 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП"Патент",,г. Ужгород, ул. Проектная,4 ле запирания тиристора 16 конденсатор

14 разряжается через сопротивления

17 и 19. При этом происходит заряд конденсатора 18 до напряжения, равного по величине падению напряжения на резисторе 19. Такой подзаряд происходит ступенчато с частотой сигнала неисправности, поступающего на тиристор 16. Когда напряжение на конденсаторе 18 достигнет уставки органа

20 сравнения, включается реле 21.

Устройство может использоваться также для индикации неисправности последовательно соединенных диодов, конденсаторов и резисторов.

Формула изобретения

Устройство для индикации неисправности последовательно соединенных тиристоров, содержащее преобразовар1 gT

I !

fu I !! тель напряжения в частоту с пороговым элементом, блок передачи сигнала неисправности и исполнительный ор ан, о т л и ч а ю щ е е с я тем, что,с целью повышения селективности, преобразователь напряжения в частоту выполнен на тиристорном ключе, соединенном последовательно с конденсатором, параллельно которому включен резистор и дополнительный конденсатор, эашунтированный дополнительным резистором.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции 9 1325798, кл. Н 02 М 1/18, 1965.

2. Грейвулис Я. П. и др. Полупроводниковые реле тока и напряжения.

М., 1970, с. 44, рис.24.
