¹ 77422

cccv

Класс 12d, 17

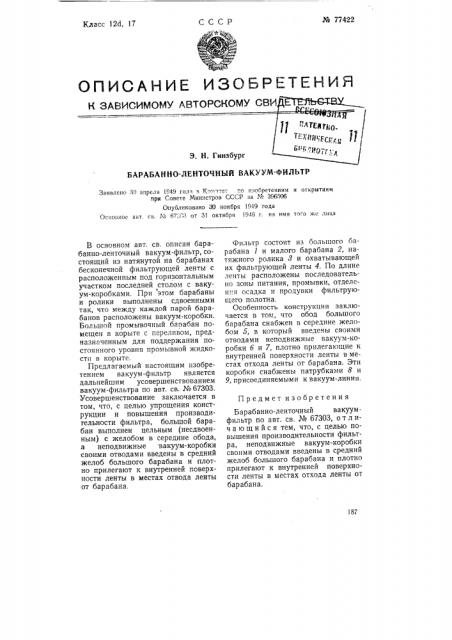

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ЗАВИСИМОМУ ART

Э. Н. Гинзбург

БАРАБАННО-ЛЕНТОЧНЫЙ ВАКУУМ-ФИЛЬТР

Заявлено ЗП апреля 1е49 года в Кот1 <тет по ивобретениягя и открытияч при Совете Министров СССР аа М 3965О6

Опубликовано ЗО ноября 1949 года

Основное авт. св. М 676СЗ от 31 октября !946 г. на имя то",î жс лица

Предмет изобретения

Барабанно-ленточный вакуумфильтр по авт. св. № 67303, о т л ич а ющи йс я тем, что, с целью повышения производительности фильтра, неподвижные вакуум-коробки своими отводами введены в средний желоб большого барабана и плотно прилегают к внутренней поверхности ленты в местах отхода ленты от барабана.

1а7

В основном авт. св. описан барабанно-ленточный вакуум-фильтр, состоящий из натянутой на барабанах бесконечной фильтрующей ленты с расположенным под горизонтальным участком последней столом с вакуум-коробками. При этом барабаны и ролики выполнены сдвоенными так, что между каждой парой барабанов расположены вакуум-коробки.

Большой промывочный бапабан помещен в корыте с переливом, предназначенным для поддержания постоянного уровня промывной жидкости в KopbITp..

Предлагаемый настоящим изобретением вакуум-фильтр является дальнейшим усовершенствованием вакуум-фильтра по авт. св. № 67303.

Усовершенствование заключается в том, что, с целью упрощения конструкции и повышения производительности фильтра, большой барабан выполнен цельным (несдвоенным) с желобом в середине обода, а неподвижные вакуум-коробки своими отводами введены в средний желоб большого барабана и плотно прилегают к внутренней поверхности ленты в местах отвода ленты от барабана.

Фильтр состоит из большого барабана 1 и малого барабана 2, натяжного ролика 8 и охватывающей их фильтрующей ленты 4. По длине ленты расположены последовательно зоны питания, промывки, отделен..я осадка и продувки фильтрующего полотна.

Особенность конструкции заключается в том, что обод большого барабана снабжен в середине желобом 5, в который введены своими отводами неподвижные вакуум-коробки 6 и 7, плотно прилегак1щие к внутренней поверхности ленты в местах отхода ленты от барабана. Эти коробки снабжены патрубками 8 и

9, присоединяемыми к вакуум-линии.
