Ворота промышленных зданий

Ворота промышленных зданий

Иллюстрации

Показать все

Реферат



ВОРОТА ПРОМЫШЛЕННЫХ ЗДАНИЙ, включающие обрамление, нижнюю раму с боковыми стойками, обшивку, закрепленную на раме и стойках, уплотнения притворов и вентиляционную установку , отличающиеся тем, что, с целью повьшения теплозащитных качаете за счет создания воздушной завесы притворов, в нижней раме и боковых стойках образованы воздуховоды с отверстиями, а в обшивке выполнена камера,.в которой размещена вентиляционная установка, связанная с воздуховодами.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (! 9) (! !) (s()4 E 06 В 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGHOMV СВИД=ТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 2511897/29-33 (22) 25.07.77 (46) 23.10.85. Бюл. К - 39 (72) Л.С. Эльянов и В.А. Якушев (53) 69.028.12(088.8) (56) 1. Мельников Н.П. Металлические конструкции промышленных зданий и сооружений. Справочник проектировщика, M. Госстройиздат, 1962, с, 259-260.

2. Эльмерман В.М. Воздушные завесы. М., Машиностроение с. 83-87. (54) (57) ВОРОТА ПРОМЫШЛЕННЫХ ЗДАНИЙ, включающие обрамление, нижнюю раму с боковыми стойками, обшивку, закреп. ленную на раме и стойках, уплотнения притворов и вентиляционную установку, о т л и ч а ю щ и е с я тем, что, с целью повышения теплозащитных качеств за счет создания воздушной завесы притворов, в нижней раме и боковых стойках образованы воздуховоды с отверстиями, а в обшивке выполнена камера,.в которой размещена вентиляционная установка, связанная с воздуховодами.

774304

Изобретение относится к строитель ству.

Известны ворота промьппленного здания, включающие обрамление, нижнюю раму, боковые стойки, обшивку, закрепленную на раме, и уплотнения притворов (1) .

Недостатком известных ворот являются их низкие теплозащитные качества, обусловленные тем, что использование уплотнений щелей в притворах ворот различных конструкций (лабиринтные,подушечные, щеточные и т.д.) не исключает полностью проникновения в помещение холодных потоков наружного воздуха, что приводит к охлаждению помещений в районе ворот.

Наиболее близкими к изобретению являются ворота промышленных зданий, включающие обрамление, нижнюю. раму с боковыми стойками, обшивку, закрепленную на раме и стойках, уплотнения притворов и вентиляционную установle .

Теплозащита помещений от проникно вения холодных потоков наружного воздуха такими воротами также недостаточна.

Для повышения теплозащитных качеств за счет создания воздушной завесы притворов в воротах промьппленных зданий; включающих обрамление, нижнюю раму с боковыми стойками, обшивку, закрепленную на раме и стойках, уплотнения притворов и венти,ляционную установку, в нижней раме и боковых стойках образованы воэду ховоды с отверстиями, а в обшивке выполнена камера, в которой размещена вентиляционная установка, связанная

S с воэдуховодами.

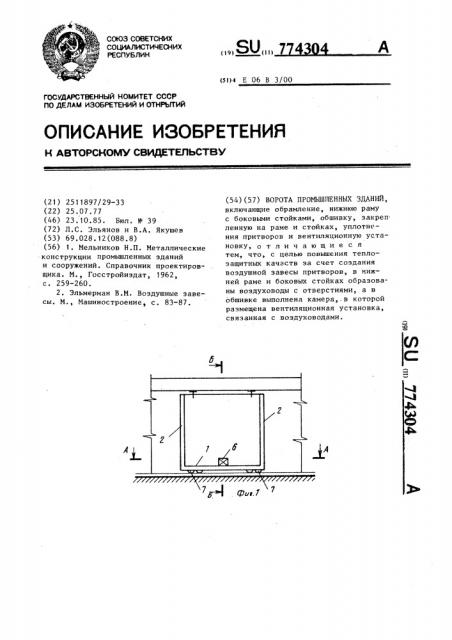

На фиг. 1 изображены предлагаемые ворота, общий вид; на фиг. 2 — разрез

А-А фиг. 1; на фиг. 3 — разрез Б-Б фиг. 1; на. фиг. 4 — узел f на фиг. 2; на фиг. 5 — узел II на фиг. 3.

Ворота промышленных зданий включают нижнюю раму 1 с боковыми -стойками 2, обшивку 3, закрепленную на раме и стойках, уплотнения 4 притворов 5 и

15 вентиляционную установку 6.

В нижней раме 1 и бокдвых стойках

2 образованы воздуховоды 7 с отверстиями 8, а в обшивке 3 выполнена камера 9, в которой размещена вентиля20 ционная установка, связанная с воздуховодами, подающими поток воздуха к обрамлению ворот 10.

Для предотвращения проникновения

25 холодного наружного воздуха (через неплотности в притворах 5 при закрытых воротах) вентилятор 6 забирает воздух из помещения и нагнетает его в камеру 9 и далее в воздухово30 ды 7, откуда он подается через отверстия 8 в виде воздушной завесы. Воздушные струи завесы отклоняют потоки наружного воздуха и исключают проникновение их в помещение через неплотности в уплотнениях 4 и притворах 5 обрамления ворот 10.

774304

Корректор И. Эрдейи

Редактор С. Утехина Техред Т.Фанта

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Заказ 7023/2 Тираж 463 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
