Реферат



,3 - линче .;хщ

=: .:этена МБА

Союз Советских

Соцмалисткчвскмх

Реотублнк

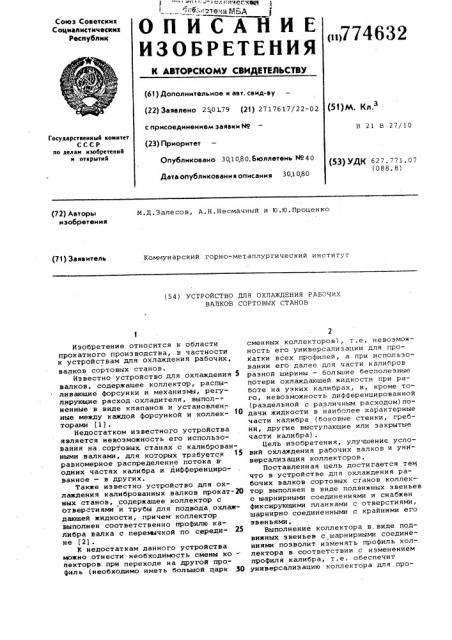

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ ря774632

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ с присоединением заявки М (23) Приоритет

В 21 В 27/10

Государственный комитет

СССР оо делам изобретений н открытий

Опубликовано 30,10,80. Бюллетень Hо40

Дата опубликования описания З0,1 080 (53) УДК 627.771.07 (088. 8) (72) Авторы изобретения

М.Д.Залесов, А.Н.Несмачный и Ю.Ю.Проценко (73) Заявитель

Коммунарский горно-металлургический институт (54) УСТРОЙСТВО ДЛЯ ОХЛАЖДЕНИЯ РАБОЧИХ

ВАЛКОВ СОРТОВЫХ СТАНОВ сменных коллекторов), т. е. невозможность его универсализации для прокатки всех профилей, а при использовании его далее для части калибров разной ширины — большие бесполезные потери охлаждающей жидкости при работе на узких калибрах, и, кроме того, невозможность дифференцированной (раздельной с различным расходом) подачи жидкости в наиболее характерные части калибра (боковые стенки, гребни, другие выступающие или закрытые части калибра).

Цель изобретения, улучшение условий охлаждения рабочих валков и универсализация коллекторов.

Поставленная цель достигается те 4 что в устройстве для охлаждения рабочих валков сортовых станов .коллек-. тор выполнен в виде подвижных звеньев о шарнирными соединениями и снабжен фиксирующими планками с отверстиями, шарнирно соединенными с крайними его звеньями °

Выполнение коллектора в, виде подвижных звеньев с шарнирными соединениями позволит изменять профиль коллектора в соответствии с изменением профиля калибра, т.е. обеспечит универсализацию коллектора для проИзобретение относится к области прокатного производства, в частности к устройствам для охлаждения рабочих. валков сортовых станов.

Известно устройство для охлаждения 5 валков, содержащее коллектор, распыливающие форсунки и механизмы, регулирующие расход охладителя, выпол--. ненные в виде клапанов и установлен.— ные между каждой форсункой и коллекторами (1).

Недостатком известного устройства является невозможность его использования на. сортовых станах с калиброванными валками, для которых требуется равномерное распределение потока в одних частях калибра и дифференцированное — в других.

Также известно устройство для охлаждения калиброванных валков прокат-20 ных станов, содержащее коллектор с отверстиями и трубы для подвода охлаждающей жидкости, причем коллектор выполнен соответственно профилю калибра валка с перемычкой по середи" 25 не (2).

K недостаткам данного устройства можно отнести необходимость смены ко " пекторов при переходе на другой профиль (необходимо иметь большой парк So (61) Дополнительное к ввт. свид-ву (22) Заявлено 250179 (2! ) 2717617/22-02 (51) М. Кл.

774632 катки различного сортамента, а использование фиксирующих планок с отверстиями, которые шарнирно соединены с крайними звеньями коллектора, обеспечит быструю перестройку его на новый пррфиль при переходах и надеж.ную фиксацию.

На чертеже изображено устройство для охлаждения рабочих валков сортовых станов со стороны торца, общий вид °

Устройство для охлаждения рабочих валков 1 сортовых станов имеет коллек о тор,выполненный в виде подвижных звеньев 2 с шарнирными соединениями 3, фиксирующие планки 4 с,отверстиями 5, которые с помощью шарниров 6 соединены с крайними звеньями коллектора,фик- 5 сирчющий палец 7.

При подаче охлаждающей жидкости с избыточным давлением в коллектор, выполненный в виде .подвижных звеньев

2 (вода подается в каждое звено раэ- 2О дельно, например, через гибкие шланги), она вытекает через отверстия или щели, которые имеются в каждом звене коллектора. Предварительно коллектор настраивается соответственно прокатываемому профилю путем поворота подвижных звеньев 2 относительно .друг друга благодаря наличию шарнирных соединений 3 и фиксируется с помощью .фиксирующих планок 4 с отверстиями

5, которые с помощью шарниров 6 соединены с крайними звеньями коллектора, Фиксирование положения звеньев

2 коллектора производится путем совмещения отверстий фиксирующих планок

4 и установке фиксирующего пальца 7.

При отключении подачи охладителя в коллектор истечение охладителя прекратится.

Выполнение коллектора в виде подвижных звеньев 2 с шарнирными соединениями 3 обеспечивает воэможность изменения профиля коллектора в соответствии с изменением профиля калибра,т.е. универсализацию коллектора, причем коллектор может быть. как вогнутым, так и выпуклым, а использование фиксирующих планок 4 с отверстиями 5, которые с помощью шарнирных соединений 6 соединены с крайними звеньями коллектора, обеспечит быструю перестройку коллектора на новый профиль при переходах и надежную фиксацию.

Применение-предлагаемого устройства позволит улучшить охлаждение рабочих валков сортовых станов, уменьшить парк сменных коллекторов вследствие универсализации и получить значительный экономический эффект эа счет увеличения стойкости калибров и снижения расхода валков, сокращения времени на переходах и перевалках, а также уменьшения количества сменных коллекторов.

Формула изобретения

Устройство для охлаждения рабочи валков сортовых станов, содержащее коллектор с отверстиями или щелями и с профилем калибра валка,о т л и ч а ю щ е е с я тем,что,с целью улучшения условий охлаждения и универсализации, коллектор выполнен в виде подвижных звеньев с шарнирными соединениями и снабжен фиксирующими планками с отверстиями, шарнирно соединенныьж с крайними

его звеньями.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР

9 628968, кл, В 21 В 27/00, 1977.

2. Авторское свидетельство СССР

Р 577060, кл. В 21 В 27/10, 1976.

774632

Составитель М.Реутова

Техред М.Табакович Корректор В.Синицкая

Редактор М.КузнеЦова

Тираж 986 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 759 3/7

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4
