Реферат

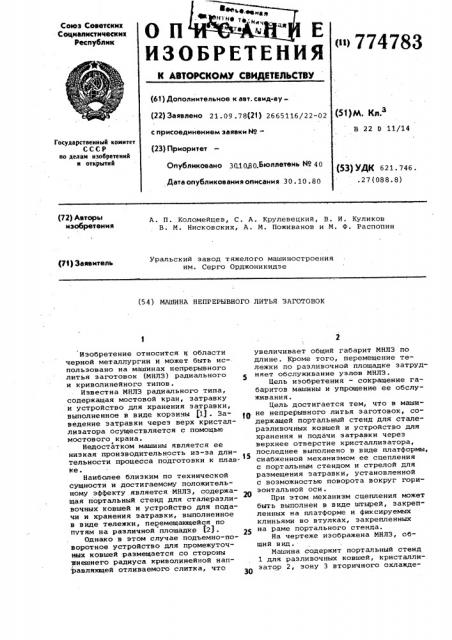

Союз Советских

Социалистических

Республик

<>774783

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДИТЕЯЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 21. 09 .78(21) 2665116/22-02 (51)M. Ки.3 с присоединением заявки HP—

В 22 0 11/14

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 30.10,80.Бюллетень М 40

Дата опубликования описания 30. 10.80 (53) УДК 621. 746. .27 (088.8) (72) Авторы изобретения

A. П. Коломейцев, С. A. Крулевецкий, В. И. Куликов

В. M. Нисковских, А. М. Поживанов и М. Ф. Распопин

Уральский завод тяжелого машиностроения им. Серго Орджоникидзе (71) Заявитель (54) МАШИНА НЕПРЕРЫВНОГО ЛИТЬЯ ЗАГОТОВОК

Изобретение относится к области черной металлургии и может быть использовано на машинах непрерывного литья заготовок (МНЛЗ) радиального и криволинейного типов.

Известна МНЛЗ радиального типа, содержащая мостовой кран, затравку и устройство для хранения затравки, выполненное в виде корзины f1J . 3aведение затравки через верх кристаллизатора осуществляется с помощью мостового крана.

Недостатком машины является ее низкая производительность из-за длительности процесса подготовки к плавке.

Наиболее близким по технической сущности и достигаемому положительному эффекту является МНЛЗ, содержащая портальный стенд для сталераэливочных ковшей и устройство для подачи и хранения затравки, выполненное в виде тележки, перемещающейся по путям на различной площадке (2).

Однако s этом случае подъемно-поворотное устройство для промежуточных ковшей размещается со стороны внешнего радиуса криволинейной направляющей отливаемого слитка, что увеличивает общий габарит МНЛЗ по длине. Кроме того, перемещение тележки по разливочной площадке затрудняет обслуживание узлов МНЛЗ.

Цель изобретения — сокращение габаритов машины и упрощение ее обслуживания.

Цель достигается тем, что в машищ не непрерывного литья заготовок, содержащей портальный стенд для сталераэливочных ковшей и устройство для хранения и подачи затравки через верхнее отверстие кристаллизатора, последнее выполнено в виде платформы, снабженной механизмом ее сцепления с портальным стендом и стрелой для размещения затравки, установленной с возможностью поворота вокруг горизонтальной оси.

При этом механизм сцепления может быть выполнен в виде штырей, закрепленных на платформе и фиксируемых клиньями во втулках, закрепленных на раме портального стенда.

На чертеже изображена МНЛЗ, общий вид.

Машина содержит портальный стенд

1 для раэливочных ковшей, кристаллизатор 2, зону 3 вторичного охлажде774783

1. Машина непрерывного литья заготовок,. содержащая портальный стенд

1 для сталеразливочных ковшей и устрояство для хранения и подачи затравки через верхнее отверстие кристаллизатора, отличающаяся тем, что, с целью сокращения габаритов машины и упрощения ее обслуживания, 15 устройство для хранения и подачи затравки выполнено в виде платформы, снабженнОй механизмом ее сцепления с портальным стендом и стрелой для размещения затравки, установленной

Яо с возможностью поворота вокруг горизонтальной оси.

2. Машина по п.1, о т л и ч а ющ а я с я тем, что механизм сцепления выполнен в виде штырей, закреп .ленных на платформе и фиксируемых клиньями во втулках, закрепленных .на раме портального стенда.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 384216, кл. В 22 9 11/08, опублик.

1970.

2. Акцептованная заявка Японии

9 49-36532, кл. 11 В091, опублик..

1974.

При этом стрела 8 с расположенной на ней затравкой 9 находится в горизонтальном положении.

После сопряжения портальный стенд

1 перемещается в сторону кристаллизатора 2.

В позиции заведения затравки стрела 8 приводом 11 поворота поворачивается в вертикальное положение и затравка 9 спускается сверху в кристаллиэатор 2 и зону 3 вторичного охлаждения.

После этого повторением всех указанных выше операций в обратном порядке и перемещения портального стенда 1 в позицию приема сталеразливочного ковша машина готова к разливке.

Таким образом, в предлагаемой МНЛЭ обеспечивается возможность размещения ния. устройство для хранения и подачи затравки выполнено в виде платформы 4, соединенной посредством штырей

5 и клиньев 6 с втулками 7 стенда.

Платформа 4 снабжена стрелой 8 для размещения затравки 9. Стрела установлена с воэможностью поворота вокруг горизонтальной оси 10 от привода

11. В положение хранения затравки платформа 4 установлена на опорах 12.

Машина непрерывного литья заготовок работает следующим образом.

Портальный стенд 1 перемещается к установленной на стационарных опорах 12 платформе 4 до сопряжения шты" рей 5 с втулками 7, после чего элементы захватов фиксируются клиньями

6. подъемно-поворотного устройства для промежуточных ковшей со стороны внутреннего радиуса машины, что сокращает ее габарит по длине. формула изобретения
