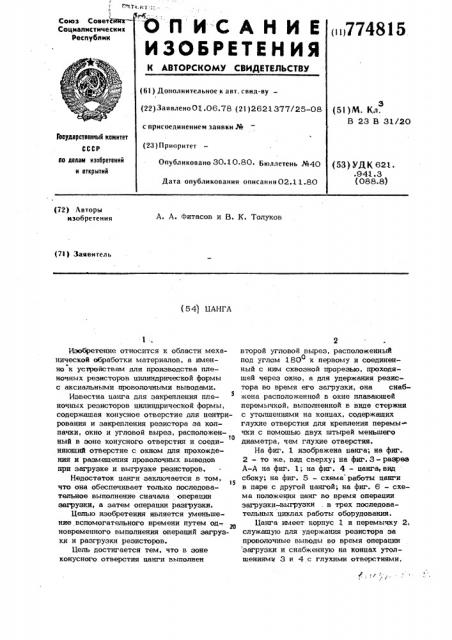

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ е" т». н1

Союз Советсйвти

Социалистическик

Республик ((i)774815

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву—

Э (51) М. Кд.

В 23 В 31/20 (22) За я вле но 01.06.78 (21 ) 2621 377/25-08 с присоединением заявки ¹

Еооударотввнный комитет

СССР (23) Приоритет

Опубликовано 30 10 80 Бюллетень ¹40

Дата опубликования опнсания02.11.80 ао делам изобретений и открытий (53) УДК 621. .941.3 (088.8) (72) Авторы изобретения

А. A. Фитасов и В. К. Толуков

{7l) Заявитель (54) ЦАНГА

Изобретение относится к области механической обработки материалов, а именно к уст1ройствам для производства пленочных резисторов цилиндрической формы с аксиальными проволочными выводами.

Известна панга для закрепления we5 ночных резисторов цилиндрической формы, содержащая конусное отверстие для центрирования и закрепления резистора эа колпачки, окно и угловой вырез, расположен10 ный в зоне конусного отверстия и соединяющий отверстие с окном для прохождения и размещения проволочных выводов при загрузке и выгрузке резисторов.

Недостаток цанги заключается в том, !

5 что она обеспечивает только последовательное выполнение сначала операции загрузки, а затем операции разгрузки.

Целью изобретения является уменьшение вспомогательного времени путем одновременного выполнения операций загрузки и разгрузки резисторов.

Цель достигается тем, что в зоне конусного отверстия цанги выполнен

2 второй угловой вырез, расположенный под углом 180 к первому и соединенО ный с ним сквозной прорезью, проходящей через окно, а для удержания резистора во время его загрузки, она снабжена расположенной в окне плавающей перемычкой, выполненной в виде стержня с утолщениями на концах, содержащих глухие отверстия для крепления перемы» чки с помощью двух штырей меньшего диаметра, чем глухие отверстия.

На фиг. 1 изображена цанга; на фиг..

2 — то же, вид сверху; на фиг.3- разрез

А-А на фиг. 1; на фиг. 4 — цанга, вид сбоку; на фиг. 5 — cxeMe ðàáîòû панги в паре с другой цангой; на фиг. 6 — схема положения цанг во время операции загрузки-выгрузки . в трех последовательных циклах работы оборудования.

Цанга имеет корпус 1 и перемычку 2, служащую для удержания резистора за проволочные выводы во время операции загрузки и снабженную на концах утолщениямтт 3 и 4 с глухими отверстиями, t3

Ри f

Рие 3

Рис 4

3 77481 предназначенными для крепления rre мычки 2 отнооителыйо корпуса 1 с помощью винтов 5 и 6. Корпус 1 имеет в середине окно 7, коническое отверстие

8 для центрирования и закрепления резистора за колпачки, отверстие 9 для

3 установки цанги на шпинделе станка. В зоне конического отверстия 8 цанга имеет два угловых выреза 10 и 11, расположенных относительно друг друга под углом 18ОО и соединенных между собой сквозной прорезью, проходящей через окно 7. Йаэ 12 и винт 13 служат для закрепления цанги на шпинделе станка.

Цанги 14 и 15, работающие в паре, устанавливаются на шпинделях 16 и 17 шпиндельных бабок 18 и 19, совершающих во время загрузки-выгрузки деталей— резисторов 20 возвратно-поступательные го движения.

Цанга работает следующим образом..

В первоначальный период работы оборудования цри операции загрузки угловой вырез 10 находится вверху, а угловой

25 вырез 11 — внизу. В таком положении происходит загрузка резистора 21 в цанги 14 и 15. После обработки резистора

21 цанги 14- и 15 останавливаются вырезом 10 вниз, а вырезом ll вверх.

В этом положении одновременно происходит выгрузка резистора 21 и загрузка нового резистора 22. Затем после обработки резистора 22 цанги 14 и 15

5 4 останавливаются вырезом 10 вверх, а вырезом 11 — вниз. При этом производится одновременно выгрузка резистора

22 и загрузка резистора 23. И так далее.

Благодаря совмещению во времени операции загрузки цанги резистором с операцией выгрузки сокращается вспомогательное время на выполнение операций загрузки и выгрузки и тем самым повышается производительность оборудования.

Формула изобретения

Цанга, содержащая конусное отверстие для центрирования и закрепления резистора, сквозное отверстие и угловой вырез, расположенный в зоне конусного отверстия и соединяющий его с окном для размещения выводов резистора, о т— личающаяся тем,что,сцелью сокращения вспомогательного времени в зоне ее конического отверстия выполнен второй угловой вырез, расположенный под углом 180 к первому и соединенный

О с ним сквозной прорезью, проходящей через окно, причем цанга снабжена расположенной в окне плавающей перемычкой, выполненной в виде стержня с утолщениями на концах, содержащих глухие отверстия, в которые входят установленные в плоскости симметрии прорези штыри.
