Установка для сварки внутренних и наружных швов обечаек

Установка для сварки внутренних и наружных швов обечаек

Иллюстрации

Показать все

Реферат



Союз Соевикнх

Соцнапнстнческнз

Реснублнк

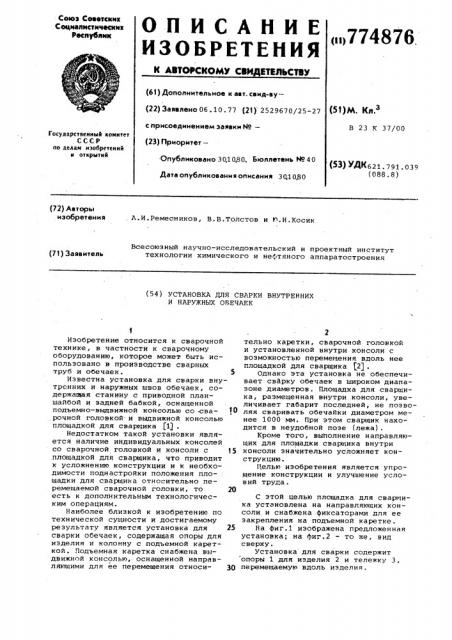

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (6t) Дополнительное к авт. сеид-ву— (22) Заявлено 06. 10. 77 (21) 2529670/25-27 (51) М. КЛ. с присоединением заявкм ¹â€” (23) Приоритет—

В 23 К 37/00

Государственный комитет

СССР оо делам изобретений и открытий.Опубликовано 301080, Бюллетень ¹40

Дата опубликования описания 3 10,80 (53) УДК621. 791. 039 (088. 8) (72) Авторы изобретения

A.È. Ремесников, В. В.Толстов и Р. Н. Косик

Всесоюзный научно-исследовательский и проектный институт технологии химического и нефтяного аппаратостроения

{71) Заявитель (54) УСТАНОВКА ДЛЯ CBAPKH ВНУТРЕННИХ

И НАРУЖН6!Х ОВЕЧАЕК

Изобретение относится к сварочной технике, в частности к сварочному оборудованию, которое может быть использовано в производстве сварных труб и обечаек. 5

Известна установка для сварки внутренних и наружных швов обечаек, содержап ая станину с приводной планшайбой и задней бабкой, оснащенной подъемно-выдвижной консолью со -сва- 10 рочной головкой-и выдвижной консолью площадкой для сварщика ji) .

Недостатком такой установки является наличие индивидуальных консолей со сварочной головкой и консоли с 15 площадкой для сварщика, что приводит к усложнению конструкции и к необходимости поднастройки положения пло-: щадки для сварщика относительно перемещаемой сварочной головки, то 20 есть к дополнительным технологическим операциям.

Наиболее близкой к изобретению по технической сущности и достигаемому результату является установка для 25 сварки обечаек, содержащая опоры для изделия и колонну с подъемной кареткой. Подъемная каретка снабжена выдвижной консолью, оснащенной направляющими для ее перемещения относи- 30 тельно каретки, сварочной головкой и установленной внутри консоли с возможностью перемещения вдоль нее площадкой для сварщика f2) .

Однако эта установка не обеспечивает сварку обечаек в широком диапазоне диаметров. Площадка для сварщика, размещенная внутри консоли, увеличивает габарит последней, не позволяя сваривать обечайки диаметром менее 1000 мм. При этом сварщик находится в неудобной позе (лежа).

Кроме того, выполнение направляющих для площадки сварщика внутри консоли значительно усложняет конструкцию.

Целью изобретения является упрощение конструкции и улучшение условий труда.

С этой целью площадка для сварщика установлена на направляющих консоли, и снабжена фиксаторами для ее закрепления на подъемной каретке.

На фиг.1 изображена предложенная установка; на фиг.2 — то же, вид сверху.

Установка для сварки содержит опоры 1 для иэделия 2 и тележку 3, перемещаемую вдоль изделия.

774876

На тележке 3 закреплена колонка 4 с установленной на ней подъемной кареткой 5. В каретке 5 посредствЬм направляющих б и 7 установлена консоль 8, снабженная закрепленными на конце сварочной головкой 9 и пулЬтом управления 10.

На направляющих б и 7 консоли 8 установлена с возможностью независимого перемещения вдоль нее площадка 11 для сварщика. Перемещение площад- (Q ки 11 осуществляется приводом 12.

На каретке 3 закреплены упоры 13, а на площадке 11 фиксаторы 14, взаимодействующие с упорами каретки.

На площадке 11 установлены также пульт управления 15 и кресло 16 для сварщика. По всему периметру площадки расположены ограждения 17, имеющие входной проем 18, закрываемый дверцей.

На колонне 2 закреплена лестница

19 с ограждением 20. Входной прием

18 выполнен в ограждении, примыкающем к лестнице 19.

Установка работает следующим образом. 25

Тележка 3 перемещает колонну с консолью в район предполагаемой работы и с помощью каретки 5, перемещаемой на вертикали по колонне 4, устанавливает консоль 8 в необходи- Зо мое положение, например, для сварки внутренних швов обечаек. Если производится сварка внутренних швов обечаек малого диаметра, то площадка 11i консоль 8 со сварочной головкой 9, : д устанавливают ее на стык, подлежащий . .сварке. Управление осуществляется либо с пульта управления 10 на сварочной головке, либо дистанционно с пульта управления 15, на площадке 11.

Если внутренний диаметр позволяет, то площадка 11 может находиться в районе сварочной головки 9. Перемещая консоль 8 со сварочной головкой 9, устанавливают последнюю на стык, подлежащий сварке. Все управление одуще- 45 ствляется с пульта управления 15.После настройки электрода по стыку и установки необходимых режимов включают сверху. При необходимости сварщик вместе с площадкой 11 приводом 12 в $Q район каретки 5, дистанционно выполняя управление процессом сварки. В этом случае площадка фиксируется на каретке с помощью фиксаторов 14. После выполнения сварки внутренних сты- у ков консоль 8 со сварочной головкой

9 выводится из обечайки 2, каретка 5 вместе с консолью поднимается на необходимую высоту, затем консоль перемещают в район расположения наружного стыка. При этом рабочая площадка

11 может находиться как в районе сварочной головки 9, обеспечивая наладку и необходимое обслуживание, так и в районе каретки 5, обеспечивая дистанционное управление процессом сварки.

На площадку 11 сварщик поднимается по лестнице 19 через входной проем 18.

При этом выход и вход на площадку 11 возможен в любом по вертикали положении каретки 5, когда на ней зафиксирована рабочая площадка для сварщика, Применение предлагаемой сварочной установки позволяет выполнить сварку как внутренних, так и наружных швов обечаек, в широком диапазоне диаметров без применения дополнительного подъемно-транспортного оборудования и без дополнительного сварочного оборудования.

Обслуживание сварочной головки с помоцью рабочей площадки, выполненной в виде подвижной платформы, расширяет технологические возможности сварочной установки и упрощает наладку и выполнение процесса сварки. Обслуживание и управление сварочной установки упрощается также тем, что подъем на рабочую площадку, зафиксированную на каретке, возможен при любом положении последней. Экономический эффект от внедрения сварочной установки в зависимости от программы свариваемых стыков составит 20-30 тыс.руб.

Формула . изобретения

5 Установка для сварки внутренних и наружных швов обечаек, содержащая смонтированные на основании опоры для изделия и колонну с установленной на ней подъемной кареткой с выдвижной консолью, оснащенной направляющими для перемещения консоли относительно каретки, сварочной головкой и установленной с возможностью перемещения вдоль консоли площадкой для сварщика, отличающаяся тем, что, с целью упрощения конструкции, площадка для сварщика установлена на направляющих консоли и снабжена фиксаторами для ее закрепления на подъемной каретке.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 257648, кл. В 23 К 37/04,23.09.68.

2. Оборудование для комплексной механизации сварочного производства.

Оборудование для поворота свариваемых изделий. ОСТРИ 5436-003-65, ч.1, НИИИНФОРМАШ, 1965, с.126-127.
