Реферат

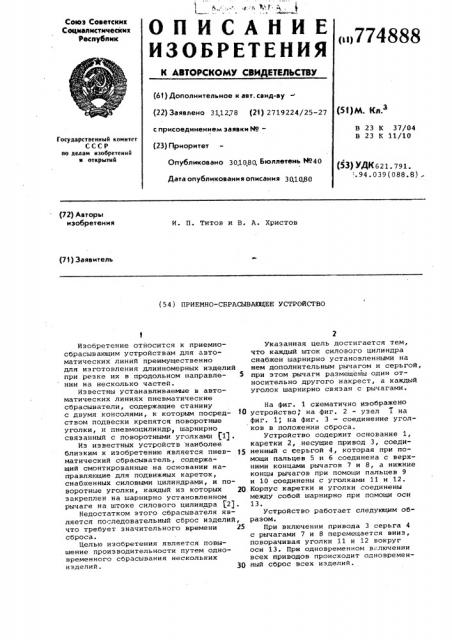

Союз Советскик

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

{ ц774888 (61) Дополнительное к авт. саид-ву (22) Заявлено 31,1278 (2! ) 2719224/25-27 с присоединением заявки N9— (51)М. Кл.

В 23 К 37/04

В 23 К 11/10

Государственный комитет

СССР оо делам изобретений и открытий (23) Приоритет

Опубликовано 301080, Бюллетень йо40

Дата опубликования описания 301080 (53) УДК621. 791. .94.039(088.B) (72) Авторы изобретения

И. П. Титов и В. A Христов (71) Заявитель (54) ПРИЕМНО-СБРАСЫВА10ЩЕЕ УСТРОЙСТВО

Изобретение относится к приемносбрасывающим устройствам для автоматических линий преимущественно для изготовления длинномерных изделий при резке их в продольном направле- 5 нии на несколько частей.

Известны устанавливаемые в автоматических линиях пневматические сбрасыватели, содержащие станину с двумя консолями, к которым посред- 10 ством подвески крепятся поворотные уголки, и пневмоцилиндр шарнирно связанный с поворотными уголками (1) .

Из известных устройств наиболее близким к изобретению является пнев- 15 матический сбрасыватель, содержащий смонтированные на основании направляющие для подвижных кареток, cHBG>õåííûõ силовыми цилиндрами, и поворотные уголки, каждый из которых 2Q закреплен на шарнирно установленном рычаге на штоке силового цилиндра 523.

Недостатком этого сбрасывателя является последовательный сброс изделий, что требует значительного времени 25 сброса.

Целью изобретения является повышение производительности путем одновременного сбрасывания нескольких изделий. 30

Указанная цель достигается тем, что каждый шток силового цилиндра снабжен шарнирно установленными на нем дополнительным рычагом и серьгой, при этом рычаги размещены один относительно другого накрест, а каждый уголок шарнирно связан с рычагами.

На фиг. 1 схематично изображено устройство, на фиг. 2 — узел Т на фиг. 1, на фиг. 3 — соединение уголков в положении сброса.

Устройство содержит основание 1, каретки 2, несущие привод 3, соединенный с серьгой 4, которая при помощи пальцев 5 и 6 соединена с верхними концами рычагов 7 и 8, а нижние концы рычагов при помощи пальцев 9 и 10 соединены с уголками 11 и 12.

Корпус каретки и уголки соединены между собой шарнирно при помощи оси

13.

Устройство работает следующим образом.

При включении привода 3 серьга 4 с рычагами 7 и 8 перемещается вниз, поворачивая уголки 11 и 12 вокруг оси 13. При одновременном включении всех приводов происходит одновременный сброс всех изделий.

774888

Формула изобретения

+из.f

Составитель Н. Полякова

Техред Н.Барадулина

Корректор Ю. Макаренко

Подписное

Редактор Т. Морозова

Заказ 7617/20 Тираж 1160

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Применение предлагаемого устройст ва позволит производить сброс всех изделий одновременно, что сократит время на сброс, Приемно-сбрасывающее устройство для автоматических линий, преимущественно для изготовления длинномерных изделий, содержащее смонтированные на основании направляющие для подвижных кареток, снабженных силовыми цилиндрами, и поворотные уголки, каждый нз которых закреплен на шарнирно установленном на штоке силового цилиндра рычаге, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности путем сбрасывания нескольких изделий, каждый шток силового цилиндра снабжен шарнирно установ5 ленными на нем дополнительным рычагом и серьгой, при этом рычаги размещены один относительно другого накрест, а каждый уголок шарнирно связан с рычагами.

Источники инФормации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 313635, кл. В 23 К 37/00, 1969.

2. Авторское свидетельство СССР

15 9 197832, кл. В 23 К 37/04, 1966.
