Телескопическое устройство для защиты горизонтальных направляющих металлорежущих станков

Телескопическое устройство для защиты горизонтальных направляющих металлорежущих станков

Иллюстрации

Показать все

Реферат



наточив -теи секя.

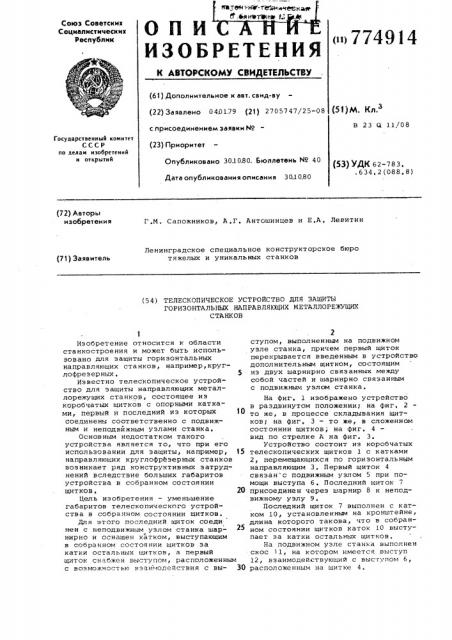

F:4iÿèài Фс» f.,, Союз Советскнх

Социалистических

Республик

<111 774914 (6! ) ???????????????????????????? ?? ??????. ????????-???? (22) ???????????????? 0401.79 (21) 2705747>

Опубликовано 30.1080. Бюллетень ¹ 40 (51)м К 3

В 23 О, 11/08

Государственный комитет

СССР по делам изобретений н открытий (53) УДК 62-783. .634,2(088,8) Дата опубликования описания 30.10.80 (72) Авторы изобретения

Г.М. Сапожников, A,Ã. Антошинцев и Е.А, Левитин

Ленинградское специальное конструкторское бюро тяжелых и уникальных станков (71) Заявитель (54) ТЕЛЕСКОПИЧЕСКОЕ УСТРОИСТВО ДЛЯ ЗАЩИТЫ

ГОРИЗОНТАЛЬНЫХ НАПРАВЛЯЮЩИХ МЕТАЛЛОРЕЖУЩИХ

СТАНКОВ

Изобретение относится к области станкостроения и может быть использовано для защиты горизонтальных направляющих станков, например, круглофреэерных, 5

Известно телескопическое устройство для защиты направляющих металлорежущих станков, состоящее из коробчатых щитков с опорными катками, первый и последний из которых 10 соецинены соответственно с подвижным и неподвйжным узлами станка.

Основным недостатком такого устройства является то, что при его использовании для защиты, например, 15 направляющих круглофреэерных станков возникает ряд конструктивных затруднений вследствие больших габаритов устройства в собранном состоянии щитков. 20

Цель изобретения — уменьшение габаритов телескопического устройства в собранном состоянии щитков.

Для этого последний щиток соеди нен с неподвижным узлом станка шарнирно и оснащен катком, выступающим в собранном состоянии щитков эа катки остальных щитков, а первый щиток снабжен выступом, расположенным с воэможностью взаимодействия с вы- 30 ступом, выполненным на подвижном узле станка, причем первый щиток перекрывается введенным в устройство дополнительным щитком, состоящим из двух шарнирно связанных между собой частей и шарнирно связанным с подвижным узлом станка.

На фиг. 1 изображено устройство в раздвинутом положении; на фиг, 2 то же, в процессе складывания щитков; на фиг. 3 — то же, в сложенном состоянии щитков; на фиг. 4 вид по стрелке A на фиг. 3.

Устройство состоит иэ коробчатых телескопических щитков 1 с катками

2, перемещающихся по горизонтальным направляющим 3, Первый щиток 4 связан с подвижным узлом 5 при помощи выступа 6. Последний щиток 7 присоединен через шарнир 8 к неподвижному узлу 9, Последний щиток 7 выполнен с катком 10, установленным на кронштейне, длина которого такова, что э собранном состоянии щитков каток 10 выступает эа катки остальных щитков.

На подвижном узле станка выполнен скос 11, на котором имеется выступ

12, взаимодействующий с выступом 6, расположенным на щитке 4 °

774914

На подвижном узле 5 шарнирно установлен дополнительный щиток 13, который всегда перекрывает первый щиток

4 телескопической защиты, Щиток 13 состоит из двух шарнирных звеньев, Над щитком 13 установлен щиток 14, Устройство работает следующим образом..

При максимальном удалении подвижного узла устройство находится в раздвинутом положении ° При этом первый щиток выступом б взаимодействует с выступом 12, а дополнительный щиток 13 перекрывает место соединения щитка 4 с подвижным узлом станка и заходит на поверхность этого щитка, Щиток 14 частично перекрывает щиток 13 для лучшей защиты от попадания стружки.

Остальные щитки перекрывают друг друга, опираясь катками на направляющие. При движении подвижного узла 5 по неподвижному узлу щитки начинают складываться, наезжая один на другой, Перед концом сдвижения щитков катки последнего щитка 7 оказываются ближе к подвижному узлу, чем катки остальных щитков, В этом положении ограничители хода щитков еще не упираются друг в друга, оставляя щиткам воэможность собираться еще плотнее (резервный ход). При дальнейшем движении подвижного узла

его скос подходит под катки последнего щитка и начинает закатывать этот последний щиток с находящимися на нем остальными щитками на скос 11, При этом выступ б начинает подниматься от выступа 12 до полного расцепления с ним, Пока выступ б еще связан с выступом 12, щитки закатываются на скос и продолжают собираться плотнее в пределах резервного хада, После расцепления выступов щитки в виде собранного пакета продолжают закатываться на скос, при этом IIQ следний щиток поворачивается на шарнире 8 неподвижного узла. B конце закатывания пакета щитков на скос последний щиток упирается торцом в шарнирное соединение дополнительного щитка 13 с подвижным узлом. задвигая этот щиток так, чтобы он не выступал за габариты защиты в собранном состоянии, При обратном движении подвижного узла пакет собранных щитков скатывается со скоса

11 подвижного узла. В конце скатывания выступ входит в зацепление с выступом 12 таким образом, что при дальнейшем движении подвижного узла щитки опираются своими катками на направляющие и начинают раздвигаться.

Дополнительный щиток 13 при раздвижении защиты за счет шарнирного соединения его с подвижным узлом перемещает и прикрывает место заур цепления подвижного узла со щитками °

Формула изобретения

Телескопическое устройство для защиты горизонтальных направляющих металлорежущих станков, например круглофрезерных, включающее коробчатые с опорными катками щитки, 30 первый и последний из которых соединены соответственно с подвижным и неподвижным узлами станка, о т л ы ч а ю щ е в с я тем, что, С целью уменьшения габа35 ритов устройства в собранном состоянии щитков, последний щиток соединен с неподвижным узлом станка шарнирно и оснащен катком, выступаю. щим в собранном состоянии щитков за катки остальных щитков, а первый

40 щиток снабжен выступом, выполненным на подвижном узле станка, причем первый щиток перекрывается введенным в устройство дополнительным щитком, состоящим из двух шарнирно

45 связанных между собой частей и шарнирно связанным с подвижным узлом станка.
