Вилочный захват
Иллюстрации
Реферат
Сеноэ Советских
Социалистических
Республик

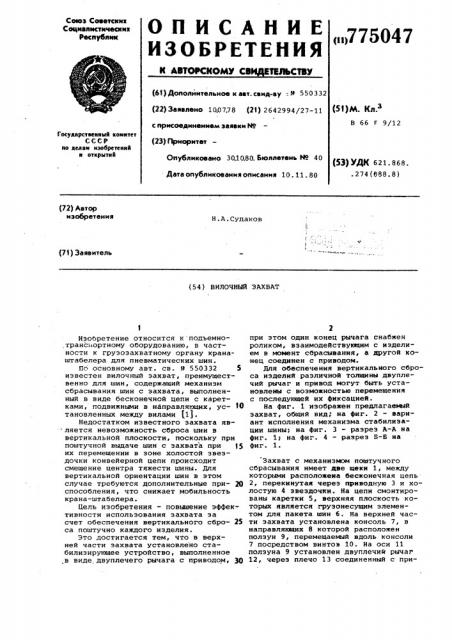

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВ ТЮЛЬСТВУ
< „775047 (61) Дополнительное к авт. свмд-ву - т 550332 (22) Заявлено 10.07.78 (21) 2642994/27-11 (51)М. К .з
В 66 F 9/12 с присоединением заявки й9
Гостдарстаенный комнтет
СССР но делам нзебретеннй н еткрытнй (23) Приоритет
Опубликовано 30.10.80. Бюллетень 89 40
Дата опубликования описания 10. 11. 80 (53) УДК 621. 868. .274(888.8) (72) Автор изобретения
Н.A.Ñóäàêoâ (71) Заявитель (54) ВИЛОЧНЫЙ ЗАХВАТ
Изобретение относится к подъемно,транспортному оборудованию, в частности к грузозахватному органу кранаштабелера для пневматических шин.
П6 основному авт. св. 9 550332 5 известен вилочный захват, преимущественно для шин, содержащий механизм сбрасывания шин с захвата, выполненный в виде бесконечной цепи с каретками, подвижными в направляющих, ус- 10 тановленных между вилами (1).
Недостатком известного захвата является невозможность сброса шин в вертикальной плоскости, поскольку при поштучной выдаче шин с захвата при 15 их перемещении в зоне холостой звездочки конвейерной цепи происходит смещение центра тяжести шины. Для вертикальной ориентации шин в этом случае требуются дополнительные при- 2О способления, что снижает мобильность крана-штабелера.
Цель изобретения — повышение эффективности использования захвата за счет обеспечения вертикального сбро- 25 са поштучно каждого изделия.
Это достигается тем, что в верхней части захвата установлено стабилизирующее устройство, выполненное .в виде двуплечего рычага с приводом, 30
2 при этом один конец рычага снабжен роликом, взаимодействукедим с иэделием в момент сбрасывания, а другой конец соединен с приводом.
Для обеспечения вертикального сброса иэделий различной толщины двуплечий рычаг и привод могут быть установлены с воэможностью перемещения с последующей их Фиксацией.
На фиг. 1 изображен предлагаемый захват, общий вид; на фиг. 2 — вариант исполнения механизма стабилизации шины> на фиг. 3 — разрез A A на фиг. 1; на фиг. 4 — разрез Б-В на фиг. 1.
Захват с механизмом поштучного сбрасывания имеет две щеки 1, между которыми расположена бесконечная цепь
2, перекинутая через приводную 3 и холостую 4 звездочки. На цепи смонтированы каретки 5, верхняя плоскость которых является грузонесущим элементом для пакета шин 6. На верхней части захвата установлена консоль 7, в направляющих 8 которой расположен ползун 9, перемещаемый вдоль консоли
7 посредством винтов 10. На оси 11 ползуна 9 установлен двуплечий рычаг
12, через плечо 13 соединенный с при775047 водом 14 и снабженный иа другом плече упором в виде ролика 15.
Вилочный захват работает следующим образом.
При загрузке пакета шин с транспортного конвейера двуплечий рычаг
12 устанавливается посредством привода 14 (или отклоняется пакетом шин б) в положение открыто (на чертеже показано условно). Затем захват с пакетом шин б поднимается, а рычаг 12 устанавливается в рабочее положение.
Кран-штабелер подходит к месту разгрузки, включается механизм сбрасывания, и шины поштучно выдаются на другой конвейер.
При этом ролик 15, контактируя с наружным торцом каждой выдаваемой шины, препятствует ее развороту на звездочке 4, в результате чего каждая шина сбрасывается строго вертикально. С помощью винтов 10, перемещающих ползун 9 в направляющих 8, осуществляется настройка захвата на сброс различных по толщине шин. формула изобретения
1. Вилочный захват по авт. св.
9 550332, отличающийся тем, что, с целью повышения эффективности использования захвата за счет обеспечения вертикального сброса поштучно каждого изделия, в верхней части захвата установлено стабилизирующее устройство, выполненное в виде двуплечего рычага с приводом, при этом один конец рычага снабжен роликом, взаимодействующим с изделием в момент сбрасывания, а другой конец соединен с приводом.
2. Захват по п. 1, о т л и ч а—
1%
5 ю шийся тем, что, с целью обеспечения вертикального сброса иэделий различной толщины, двуплечий рычаг и привод установлены с возможностью перемещения с последующей их фикса2О цией.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
9 550332, кл. В бб С 1/22, 1977 (прототип).
775047 фиг. 9
