Союз Советских
Социалистических
Республик

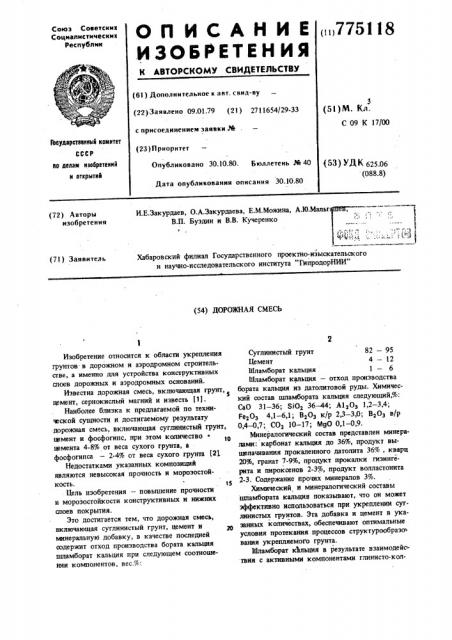

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
9 (51)M. Кл.
С 09 К 17/00
Государственный комитет
СССР (23) Приоритет
Опубликовано 30.10.80. Бюллетень Рй 40
Дата опубликования описания 30.10.80 ио ааяам изобретений и открытий (53) УДК 625.06 (088.8) И.Е.Закурдаев, О.А.Закурдаева, E.М.Можина, А,Ю,Мальг
В.П. Буэдин и В.В. Кучеренко
l (72) Авторы изобретения
Хабаровский филиал Государственного проектно-изыскательского и научно-исследовательского института "ГипродорНИИ" (71) Заявитель (54) ДОРОЖНАЯ СМЕСЬ
Изобретение относится к области укрепления грунтов в дорожном и аэродромном строительстве, а именно для устройства конструктивных слоев дорожных и аэродромных оснований.
Известна дорожная смесь, включающая грунт, 3 цемент, сернокислый магний и известь 111.
Наиболее близка к предлагаемой по технической сущности и достигаемому результату дорожная смесь, включающая суглинистый грунт, цемент и фосфогипс, при этом количество ° цемента 4-8% от веса сухого грунта, а фосфогипса — 2-4% от веса сухого грунта (23.
Недостатками укаэанных композиций являются невысокая прочность и мороэостойкость.
Цель изобретения — повышение прочности и морозостойкости конструктивных и нижних слоев покрытия.
Это достигается тем, что дорожная смесь, включающая суглинистый грунт, цемент и минеральную добавку, в качестве последней содержит отход производства бората кальция шламборат кальция при следующем соотношении компонентов, вес.%:
Суглинистый грунт 82 — 95
Цемент 4 — 12
Шламборат кальция 1 — 6
Шламборат кальция — отход производства бората кальция из датолитовой руды. Химический состав шламбората кальция следующий,%:
СаО 31 — 36 SiOg 36 — 44 А1гОз 12 — 3.4
ЕезОз 4,1 — 6,1; ВзОз к/р 2,3 — 3,0; ВзОэ в/р
0,4 — 0,7; СОз 10 — 17; MgO 0,1 — 0,9, Минералогический состав представлен минералами: карбонат кальция до 36%, продукт выщелачивания прокаленного датолита 36%, кварц
20%, гранат 7-9%, продукт прокалки гизингерита и пироксенов 2-3%, продукт волластонита
2-3. Содержание прочих минералов 3%.
Химический и минералогический составы шламбората кальция показывают, что он может эффективно использоваться при укреплении суглинистых грунтов. Эта добавка и цемент в указанных количествах, обеспечивают оптимальные условия протекания процессов структурообразо вания укрепляемого грунта.
Шламборат кЪльция в результате взаимодеиствня с активными компонентами глинисто-кол1
Продолжение табл. 2
3 лоидной части грунта насьпцает поглощающий комплекс ионами Са", повышает щелочность грунта, что способствует нормальному протеканию процессов гидролиза и гндратацни цемента, Благодаря этому повышаются прочностные показатели и улучшаются деформационные свойства укрепленного слоя, а следовательно, увели чивается срок службы всей конструкции и снижается расход основного вяжУщего.
Дорожную смесь готовят смешением всех компонентов. Затем, полученную смесь увлажняют и уплотняют до максимальной плотности.
Составы предлагаемой смеси приведены в табл. 1, а результаты испытаний — в табл. 2, 775118 рото- тип
Показатели
Предел прочности после 90-суточного твердения Мпа при сжатии на растяжение при изгибе
7,7 9,6 8,6
1,3 1,7 1,5
Коэффициент морозостойк ости после 90-суточного твердения
26 (25 циклов) Таблица 1
Состав, вес.%
0,80 0,81 0,77
Суглинистый грунт
Шламборат кальция
Таблица 2
ПротоTNB
Предел прочности после 28-суточного твердения,Мпа
8,6 6,2 1,8
1,4 1,2
6,5
1,3
3,2 3,14 3,46 8,5
0,56 0,76 0,78
Составитель H.Áèêáóëàòoâà
Техред П. Бабурка Корректор М. Демчик
Редактор А. Соловьева
Заказ 7653/31
Тираж 725
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Подписное
Филиал ППП "Патент *, r, Ужгород, ул, Проектная, 4 при сжатии на растяжение пои изгибе
Водонасьщение . после 28-суточного твердения,%
Коэффициент морозостойк ости после 28-суточного твердения
Д5 циклов) Водонасыщение после 90-суточно1> го твердения % 2,67 2,08 3,02
П р и м е ч а н и е: Испытания проводили на водонасьпценных образцах.
Дорожная смесь описываемого состава обладает повышенной прочностью и морозостойкостью.
ЗО
Формула изобретения
Дорожная cMccb включающая суглинистый грунт, цемент и минеральную добавку, о т л из ч а ю щ а я сятем,,что,,с целью повьгшения прочности и морозостойкости конструктивных и нижних слоев покрытия,она содержит в качестве минеральной добавки отход производства бората кальция — шламборат кальция при, следующем соотношении компонентов, вес.%:
Суглинистый грунт 82 — 95
Цемент 4 — 12
Шламборат кальция 1 — 6
Источники информации, принятые во внимание при экспертизе
1, Авторское свидетельство СССР Х 140444, кл. Е 02 0 3/14, 1961.
2, Авторское свидетельство СССР Р 430218 кл. Е 02 О 3/14, 1972.
