Реферат



Союз Советских

Социалистических

Республик

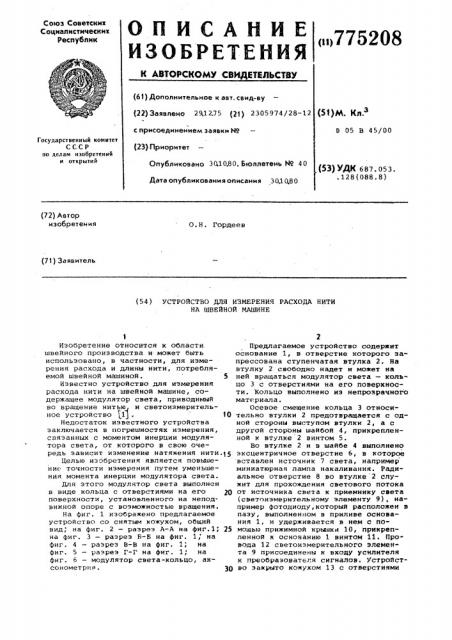

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 291275 (21) 2305974 28-12 (51)М. КЛ. с присоединением заявки ¹

О 05 В 45/00

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет (53) УДК 687. 053. .128(088.8) Опубликовано ЗС11080. Бюллетень № 40

Дата опубликования описания 303.080 (72) Автор изобретения

О.Н. Гордеев (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ РАСХОДА НИТИ

HA ШВЕЙНОЙ МАШИНЕ

Изобретение относится к области. швейного производства и может быть использовано, в частности, для измерения расхода и длины нити, потребляемой швейной машиной.

Известно устройство для измерения расхода нити на швейной машине, содержащее модулятор света, приводимый во вращение нитью и светоизмерительное устройство 1) .

Недостаток известного устройства заключается в погрешностях измерения, связанных с моментом инерции модулятора света, от которого в свою очередь зависит изменение натяжения нити

Целью изобретения является повышение точности измерения путем уменьшения момента инерции модулятора света.

Для этого модулятор света выполнен в виде кольца с отверстиями на его поверхности, установленного на неподвижной опоре с возможностью вращения, На фиг. 1 изображено предлагаемое устройство со снятым кожухом, общий вид, на фиг. 2 — разрез A-А на фиг.1; на фиг. 3 — разрез В-Б на фиг. 1; на фиг. 4 — разрез В-В на фиг. 1; на фиг. 5 — разрез Г-F на фнг. 1, на фиг. 6 — модулятор света-кольцо, аксонометрия.

Предлагаемое устройство содержит основание 1, в отверстие которого эапрессована ступенчатая втулка 2. На втулку 2 свободно надет и может на

5 ней вращаться модулятор света — кольцо 3 с отверстиями на его поверхности. Кольцо выполнено иэ непрозрачного материала.

Осевое смещение кольца 3 относи10 тельно втулки 2 предотвращается с одной стороны выступом втулки 2, а с другой стороны шайбой 4, прикрепленной к втулке 2 винтом 5.

Во втулке 2 и в шайбе 4 выполнено

15 эксцентричное отверстие 6, в которое вставлен источник 7 света, например миниатюрная лампа накаливания. Радиальное отверстие 8 во втулке 2 служит для прохождения светового потока от источника света к приемнику света (светоиэмерительиому элементу 9), например фотодиоду,который расположен в пазу, выполненном в приливе основания 1, и удерживается в нем с по"

25 мощью прижимной крышки 10, прикрепленной к основанию 1 винтом 11. Провода 12 светоиэмерительного элемента 9 присоединены к входу усилителя и преобразователя сигналов. Устройст30 во закрыто кожухом 13 с отверстиями

775208 в его нижней части для проводов 12 и нитки 14.

Нитка 14 проходит через тарельчатый тормоз 15 известной конструкции и последовательно огибает следующие детали: нитенаправитель 16, выполненный в виде стержня, запрессованного в основание 1, кольцо 3 и нитенаправитель 17, выполненный в виде крючка, также запрессованного в основание 1. Конец нитки, выходящий из устройства, подается к рабочим органам швейной машины.

Отверстия 18 и 19 предназначены для крепления устройства к головке швейной машины или к стойке бобинодержателя, или к какому-либо другому неподвижному основанию.

Устройство работает следующим образом.

Во время работы швейной машины нитка 14 периодически перемещается в направлении от тарельчатого тормоза 15 к нитенаправителю 17. При перемещении нитки благодаря действию сил трения, возникающих в месте контакта нитки с кольцом 3, последнее поворачивается вокруг втулки 2. При повороте кольца 3 изменяется освещенность светоизмерительного элемента 9 от наибольшей освещенности, когда отверстия на поверхности кольца совпадают с радиальным отверстием 8 во втулке

2, до освещенности, равной нулю, когда отверстие 8 и, следовательно, све-. товой ноток, падающий от источника 7 света на светоизмерительный элемент

9, перекрывается участками кольца, расположенными между отверстиями на его поверхности. При изменении освеценности светоизмерительного элемента 9 в электрической схеме усилителя возникают электрические сигналы, качественные и количественные характеристики которых связаны функциональной зависимостью с угловым перемещением кольца и с перемещением нитки.

Эти сигналы могут быть использованы для регистрации, например с помощью шлейфового осциллографа, закона движения нитки и величины ее перемещения за каждый цикл образования стежка. Те же электрические сигналы после усиления и необходимых преобразований могут быть использованы так-. же, во-первых, в системах, содержащих счетчики электрических импульсов и предназначенных для измерения длины нитки, потребляемой швейной машиной, во-вторых,в системах контроля и регулирования натяжения или расхо15 да ниток швейных машин, и, в-третьих, в системах сигнализации при обрыве ниток..

При малом значении момента инерции кольца усилие, действующее на вращающую его нитку во время работы швейной машины, изменяется незначительно. В результате точность преобразования перемещения нитки в угловое перемещение кольца повышается.

Формула изобретения

Устройство для измерения расхода нити на швейной машине, содержащее модулятор света, приводимый во вращеЗ ние нитью, и светоизмерительное устройство, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерения путем уменьшения момента инерции модулятора света, последний

35 выполнен в виде кольца с отверстиями на его поверхности, установленного на неподвижной опоре с возможностью вращения.

Источники информации, 4д принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 294887, кл. D 05 В 45/00, 1968.

775208 в rz

Фиг,г фиг.1

1Г

Фиг. t фиг.3

à — Г фи.г. <

Фи Х
