Реферат

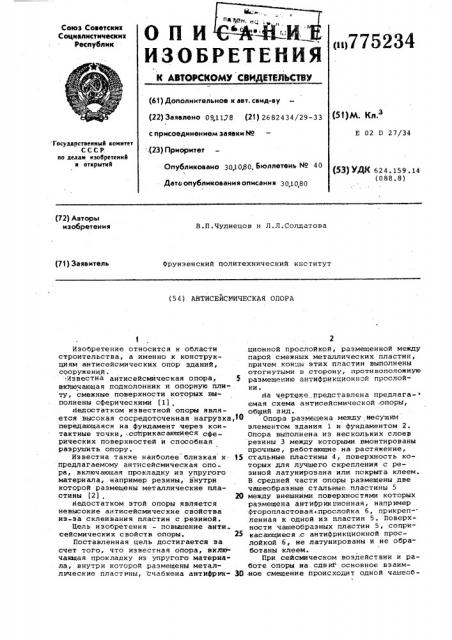

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 09,1178 (21) 2682434/29-33 (5 )М. Кл. с присоединением заявки М

E 02 D 27/34 Государственный комитет

С С С Р. по делам изобретений н открытий .(23) Приоритет

Опубликовано 3010,80, Бюллетень ¹ 40 (53) УДХ 624.159.14 (088.8) Дата опубликования описания 30,10,80 (72) Авторы изобретения

В.П.Чуднецов и Л.Л.Солдатова (73) Заявитель фрунзенский политехнический институт (54) АИТИОЕЙСМИЧЕСКАЯ ОПОРА ционной прослойкой, размещенной между парой смежных металлических пластин, причем концы этих пластин выполнены отогнутыми в сторону, противоположную размещению антифрикционной прослойки.

На чертеже,представлена предлага- емая схема ачтисейсмической .опоры, общий вид.

Опора размещена между .несущим элементом здания 1 и фундаментом 2.

Опора выполнена иэ нескольких слоеВ резины 3 между которыми вмонтированы прочные, работающие на растяжение, стальные пластины 4, поверхность которых для лучшего скрепления с резиной латунирована или покрыта клеем.

В средней части опоры размещены две чашеобраэные стальные пластины 5 между внешними поверхностями которых размещена антифрикпионная, например фторопластовая лрослойка 6, прикреп- ленная к одной иэ пластин 5. Поверхности чашеобразных пластин 5, соприкасающиеся .с антифрикционной прослойкой 6, не латунированы и не обработаны клеем.

При сейсмическом воздействии и работе опоры на сдвиг основное взаимное смещение происходит одной чашеоб1

Изобретение относится к области строительства, а именно к конструкциям антисейсмических опор зданий, сооружений. известна антисейсмическая опора, 5 включающая подколонник и опорную пли ту, смежные поверхности которых выполнены сферическими (1) .

Недостатком известной опоры является высокая сосредоточенная нагрузка, o передающаяся на фундамент через контактные точки,-.ссФрикасаюшиеся сфе рических поверхностей и способная разрушить опору.

Известна также наиболее близкая к 15 предлагаемому антисейсмическая опора, включающая прокладку из упругого материала, например резины, внутри которой размещены металлические пластины (2) . 20

Недостатком этой опоры является невысокие антисейсмические свойства из-эа склеивания пластин с резиной.

Цель изобретения — повышение анти сейсмических свойств опоры. 25

Поставленная цель достигается за счет того, что известная опора, включакщая прокладку из упругого материала, внутри которой размещены металлические пластины, счабжена антифрик- 30

775234

Формула изобретения.

Составитель В. Палагин

Техред 8.Кузьма Корректор Н. Стец

Редактор Т. Никольская

Заказ 7674/37 Тираж 7 13 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж 35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

1 разной пластиной 5 по поверхности про1 слойки 6, За счет того, что пластины чашеобразные, в этом уровне защитный слой не срезается, а значительная его часть и включается в работу на растяжение.Иесклеенная резина с металлом по поверхности о обеспечивает лучшую работу защитного слоя на растяжение.

Применение опоры повышает ее ан.тисейсмические свойства при действии горизонтальных сейсмичной;х усилий, Антнсейсмическая опора, включающая прокладку из упругого материала внутри которой размещены металличес— кие пластины, о т л н ч а ю щ а яс я тем, что, с целью повышения антисейсмических свойств, опора снабжена антиФрикционной прослойкой, размещенной между парой смежных металлических пластин, причем концы этих пластин выполнены отогнутыми в сторону, противоположную размещению антифрикционной прослойки, Источники инФормации, принятые .во внимание при экспертизе

l,. Авторское свидетельство СССР

Р 316817, Мки Е 02 р 27/34, 1966.

2. Росснйский B.A. Гаэаренко Б.П..

Словинский И.A. Примеры проектирования сборных железобетонных мостов, 15 изд. Высшая школа, М,, 1970, с. 37, р. 23 а {прототип).
