Союз Советских

Социалистических

Республик

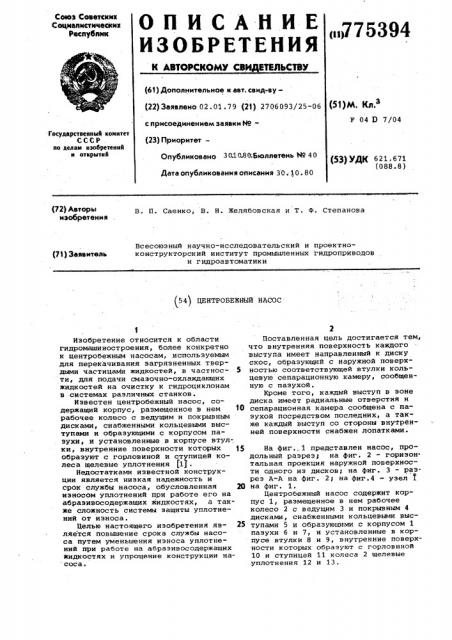

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ ЕТИЛЬСТВУ

gsj775394 (61) Дополнительное к авт. свид-ву— (22)Заявлено 02.01.79 (21) 2706093/25-06 с присоединением заявки М " (23) Приоритет—

Опубликовано 3010.80 Бюллетень Но 40 (51)М. Кл З

F 04 9 7/04

Государственный комитет

СССР но делам изобретений и открытий (5$) УДК 621.671 (088.8) Дата опубликования описания 30. 10. 80 (72) Авторы изобретения

В. П. Саенко, В. Н. Желябовская и Т. Ф. Степанова

Всесоюзный научно-исследовательский и проектноконструкторский институт промышленных гидроприводов и гидроавтоматики (71) Заявитель 54) ЦЕНТРОБЕЖНЫЙ НАСОС

Изобретение относится к области гидромашиностроения, более конкретно к центробежным насосам, используемым для перекачивания загрязненных твердыми частицами жидкостей, в частнос- 5 ти, для подачи смазочно-охлаждающих жидкостей на очистку к гидроциклонам в системах различных станков.

Известен центробежный насос, содержащий корпус, размещенное в нем 10 рабочее колесо с ведущим н покрывным дисками, снабженными кольцевыми выступами и образующими с корпусом пазухи, и установленные в корпусе втулки, внутренние поверхности которых 15 образуют с горловиной и ступицей колеса щелевые уплотнения (1J.

Недостатками известной конструкции является низкая надежность и срОк службы насоса, обусловленная 20 износом уплотнений при работе его на абразивосодержащих жидкостях, а также сложность системы защиты уплотнений от износа.

0елью настоящего изобретения яв- 25 ляется повышение срока службы насоса путем уменьшения износа уплотнений при работе на абразивосодержащих

Жидкостях и упрощение конструкции на соса.

Поставленная цель достигается тем, что внутренняя поверхность каждого выступа имеет направленный к диску скос, образующий с наружной поверхностью соответствующей втулки кольцевую сепарационную камеру, сообщенную с пазухой.

Кроме того, каждый выступ в зоне диска имеет радиальные отверстия и сепарационная камера сообщена с пазухой посредством последних, а также каждый выступ со стороны внутрен" ней поверхности снабжен лопатками.

На фиг.. 1 представлен насос, продольный разрезу на фиг. 2 — горизонтальная проекция наружной поверхности одного из дисков; на фиг. 3 — разрез A-A на фиг. 2; на фиг.4 — узел I на фиг. 1, Цеитробежный насос содержит корпус 1, размещенное в нем рабочее колесо 2 с ведущим 3 н покрывным 4 дисками, снабженными кольцевыми выступами 5 и образующими с корпусом 1 пазухи б и 7, и установленные в корпусе втулки 8 н 9, внутренние поверхности которых образуют с горловиной

10 и ступицей 11 колеса 2 щелевые .уплотнения 12 и 13.

775394

Внутренняя поверхность каждого выступа 5 имеет направленный к диску 3 или 4 скос, образующий с наружной поверхностью соответствующей втулки 8 или 9 кольцевую сепарационную камеру 14 или 15, сообщенную соответственно с пазухой 6 или 7. Кроме того, каждый выступ 5 в зоне диска

3 или 4 имеет радиальные отверстия

16 и сеперационные камеры 14 и 15 сообщены с пазухами соответственно

6 и 7 посредством последних. Наконец, каждый выступ 5 со стороны внутренней поверхности снабжен лопатками 17.

Насос работает следующим образом.

Всасываемая насосом жидкость рабочим колесом 2 подается в отвод, откуда часть жидкости попадает в пазухи

6 и 7 и через кольцевые сепарационные камеры 14 и 15 проходит к щелевым уплотнениям 12 и 13, откуда поступает во всасывающую полость колеса 2. Абразивные частицы, попадающие в сепарационные камеры, центробежной силой отбрасываются к основанию камеры, т.е. к поверхности диска 3 или 4, откуда через радиальные отверстия 16 выбрасываются в пазухи 6 и 7. Лопатки 17 увеличивают скорость движения абразивных частиц, которая становится таким образом достаточной, чтобы частица покинула пазуху, Благодаря этому в щелевые уплотнения 12 и 13 поступает значительно очищенная жидкость, что уменьшает износ уплотнений и повышает долговечность насоса. При этом может отпасть необходимость в подаче в пазухи 6 и 7 чистой жидкости, за счет чего упрощается конструкция насоса.

Формула изобретения

1. Центробежный насос, содержащий корпус, размещенное в нем рабочее колесо с ведущим и покрывным дисками, снабженными кольцевыми выступами и образующими с корпусом пазухи, и установленные в корпусе втулки, внутренние поверхности которых образуют с горловиной и ступицей колеса щеле-. вые уплотнения, о.т л и ч а ю щ и и с я тем, что, с целью повышения долговечности насоса путем уменьшения

15 износа уплотнений при работе на абразивосодержащих жидкостях и упрощения конструкции, внутренняя поверхность каждого выступа имеет направленный к диску скос, образующий с наружной щ поверхностью соответствующей втулки кольцевую сепарационную камеру, сообщенную с пазухой.

2. Насос по и. 1, о т л и ч а юшийся тем, что,.каждый выступ в зоне диска имеет радиальные отверстия и сепарационная камера сообщена с пазухой посредством последних.

3. Насос по и. 1, о т л и ч а юшийся тем, что каждый выступ со стороны внутренней поверхности снабЗО жен лопатками

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

3S Р 414432, кл. Р 04 В 7/04, 1972.

775394

4-4

Ф Р Я

Л фис. Ф
