Реферат



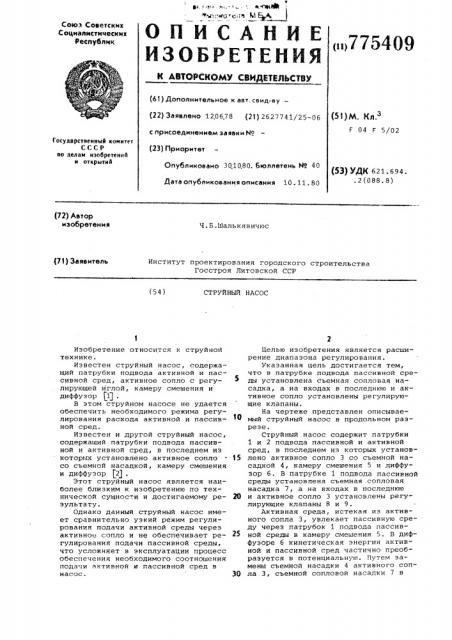

Союз Советскик

Социалистических

Республик

775409 (61) Дополнительное к авт. сеид-ву (22) Заявлено 120678 (2! ) 2627741/25-06 с присоединением заявки М (g )y 3

F 04 F 5/02 (23) Приоритет

Государственный комитет

СССР по дел ам нзобрете ни и и открытий

Опубликовано 30.1080. Бюллетень Йо 40

Дата опубликования описания 10. 11. 80 (53) УДК 621.694. .2{088.8) (12) Автор изобретения

Ч.Б.Шалькявичюс (11) Заявитель

Институт проектирования городского строительства

Госстроя Литовской CCP (54) СТРУЙНЫЙ НАСОС

Изобретение относится к струйной технике.

Известен струйный насос, содержащий патрубки подвода активной и пассивной сред, активное сопло с регулирующей иглой, камеру смешения и диффузор (11 .

В этом струйном насосе не удается обеспечить необходимого режима регулирования расхода активной и пассивной сред.

Известен и другой струйный насос, содержащий патрубки подвода пассивной и активной сред, в последнем из которых установлено активное сопло со съемной насадкой, камеру смешения и диффуэор f2(.

Этот струйный насос является наиболее близким к изобретению по технической сущности и достигаемому результату.

Однако данный струйный насос имеет сравнительно узкий режим регулирования подачи активной среды через активное сопло и не обеспечивает регулирования подачи пассивной среды, что усложняет в эксплуатации процесс обеспечения необходимого соотношения подачи активной и пассивной сред в насос.

Целью изобретения является расширение диапазона регулирования.

Указанная цель достигается тем, что в патрубке подвода пассивной среды установлена съемная сопловая насадка, а на входах в последнюю и активное сопло установлены регулирующие клапаны.

На чертеже представлен описываемый струйный насос в продольном разрезе.

Струйный насос содержит патрубки

1 и 2 подвода пассивной и активной сред, в последнем из которых установ15 лено активное сопло 3 со съемной насадкой 4, камеру смешения 5 и диффузор б. B патрубке 1 подвода пассивной среды установлена съемная сопловая насадка 7, а на входах в последнюю

20 и активное сопло 3 установлены регулирующие клапаны 8 и 9.

Активная среда, истекая из активного сопла 3, увлекает пассивную среду через патрубок 1 подвода пассив25 ной среды в камеру смешения 5. В диффуэоре б кинетическая энергия активной и пассивной сред частично преобразуется в потенциальную. Путем замены съемной насадки 4 активного сопЗО ла 3, съемной сопловой насадки 7 в

775409

Составитель С. Ковбаса

Техред А. Щепанская

КорректорМ.Пожо

Редактор Н.Суханова

Подписное

Заказ 7691 46 Тираж 725

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 патрубке 1 подвода пассивной среды и регулирования проходного сечения на входах в насадки 4 и 7 посредством регулирующих клапанов 8 и 9 достигается установка необходимого расхода активной и пассивной сред. и, как следствие, получение смеси пассивйой и активной сред на выходе иэ струй ного насоса с заданными физическими параметрами.

Таким образом, применение описанного струйного насоса позволяет регулировать в широком диапазоне соотношение между расходом активной и пассивной сред и, как следствие, подучать смесь сред с заданными параМетрами.

Формула изобретения

Струйный насос, содержащий патрубки подвода пассивной и активной сред. в последнем иэ которых установлено активное сопло со съемной насадкой, камеру смешения и диффузор, о т л и

5 ч а ю шийся тем, что, с целью расширения диапазона регулирования, в патрубке подвода пассивной среды установлена съемная сопловая насадка, а на входах в последнюю и активное

t сопло установлены регулирующие клапаны.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 399630, кл. F 04 F 5/48, 1971.

f5 2. Авторское свидетельство СССР

9 543780, кл. F 04 F 5/48, 1977.
