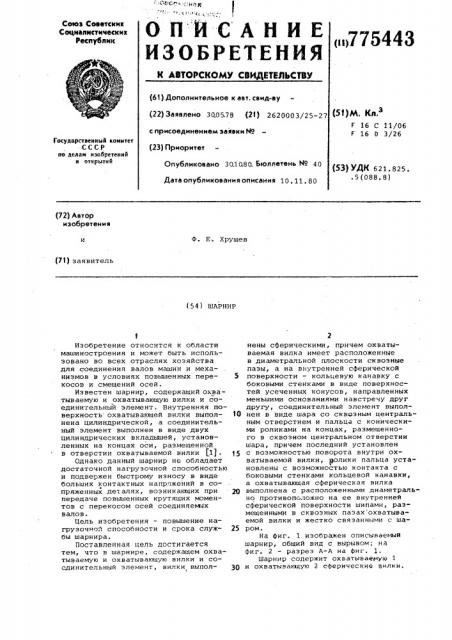

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61.) Дополнительное к авт. свмд-ву (22) Заявлено 3005.78 (2!) 2620003/25-27
Саюз Советских
Соцналистических
Республик (ii)775443
Р1)М, Кл.з
16 С 11/06
F 16 0 3/26 с присоединением заявки №
Г кударствеииый комитет
СССР по делам изобретений и открытий (23) Приоритет
Опубликовано 301080. Бюллетень ¹ 40
Дата опубликования описания 10. 11. 80 (53) УДК 6 1. SZ5..5 (088 ° 8) P2) Автор изобретения
Ф. Е; Хрущев (71) заявитель
154) ШЛРИИР
Изобретение относится к области машиностроения и может быть использовано во всех отраслях хозяйства для соединения валов машин и механизмов в условиях повышенных пере- 5 косов и смещений осей.
Известен шарнир, содержащий охватываемую и охватывающую вилки и соединительный элемент. Внутренняя поверхность охватывающей вилки выпол- 10 иена цилиндрической, а соединительный элемент выполнен в виде двух цилиндрических вкладышей, установленных на концах оси, размещенной в отверстии охватываемой вилки (1).
Однако данный шарнир не обладает достаточной нагруэочной способностью и подвержен быстрому износу в виде больших контактных напряжений в сопряженных деталях, возникающих при,И передаче повышенных крутящих моментов с перекосом осей соединяеьМх валов.
Цель изобретения — повышение нагруэочной способности и срока служ- 25 бы шарнира.
Поставленная цель достигается тем, что в шарнире, содержащем охватываемую и охватывающую вилки и сосдинительный элемент, вилки выпол- 30 иены сферическими, причем охватываемая вилка имеет расположенные в диаметральной плоскости сквозные пазы, а на внутренней сферической поверхности — кольцевую канавку с боковыми стенками в виде поверхностей усеченных конусов, направленных меньшими основаниями навстречу друг другу, соединительный элемент выполнен в виде шара со сквозным центральным отверстием и пальца с коническими роликами на концах, раэмещенного в сквозном центральном отверстии шара, причем последний установлен с возможностью поворота внутри охватываемой вилки, ролики пальца устаЪ новлены с возможностью контакта с боковыми стенками кольцевой канавки, а охватывающая сферическая вилка выполнена с расположенными диаметрально противоположно на ее внутренней сферической поверхности шипами, размещенными в сквозных пазах охватываемой вилки и жестко связанными с шаром.
На фиг. 1 изображен описываемый шарнир, общий вид с вырывом; на фиг. 2 — разрез A-А на фиг. 1.
Шарнир содержит схватываемую 1 и охватывающую 2 сФерические вилки.
775443
На внутренней сферической поверхности вилки 1 выполнена кольцевая канавка Э с конусными стенками. Соединительный элемент выполнен в виде шара 4, пальца 5 с роликами 6 и 7, установленного в центральном отверстии шара 4. Упомянутый шар размещен с возможностью поворота внутри вилки
1, а ролики 6 и 7 размещены в ней с возможностью контакта с поверхностями стенок канавки 3. Вилка 1 имеет расположенные в диаметральной плоскости пазы 8, 9, в которых размещены шипы 10, 11 охватывающей вилки
2, жестко связанные с шаром 4. Для удобства монтажа вилка 1 выполнена разъемной по оси.
Шарнир работает следующим образом.
При вращении, например- вилки 1, крутящий момент передается через стенки кольцевой канавки 3 на роли-. ки 6, 7, шарнирно установленный палец 5, шарнирно размещенный шар 4 и далее на шипы 10, 11 вилки 2.
Поскольку в данной конструкции контактные напряжения взаимодействующих элементов малы, она обладает повышенными нагрузочной способностью и сроком службы, что значительно расширяет область ее применения.
Формула изобретения
Шарнир, содержащий охватываемую и охватывающую вилки и соединительный элемент, о т л и ч.а ю шийся тем, что, с целью повышения нагру« зочной способности и срока службы, вилки выполнены сферическими, причем охватываемая вилка имеет распо5 ложенные в диаметральной плоскости сквозные пазы, а на внутренней сферической поверхности - кольцевую канавку с боковыми стенками s виде поверхностей усеченных конусов, на,О правленных меньшими основаниями навстречу друг другу, соединительный элемент выполнен в виде шара со сквозным центральным отверстием и пальца с коническими роликами на концах, размещенного в сквозном
15 центральном отверстии шара, причем последний установлен с возможностью поворота внутри охватываемой вилки, ролики пальца установлены с возможностью контакта с боковыми стенка2О ми кольцевой канавки, à охватывающая сферическая вилка выполнена с расположенными диаметрально противоположно на ее внутренней сферической поверхности шипами, размещенными в сквозных пазах охватываемой вилки и жестко связанныйи с шаром.
Источники информации, принятые во внимание при экспертизе
ЗО
1. Иванов Е.A. Муфты приводов.."Машгиз", И., 1959. стр. 62, фиг. 37.
