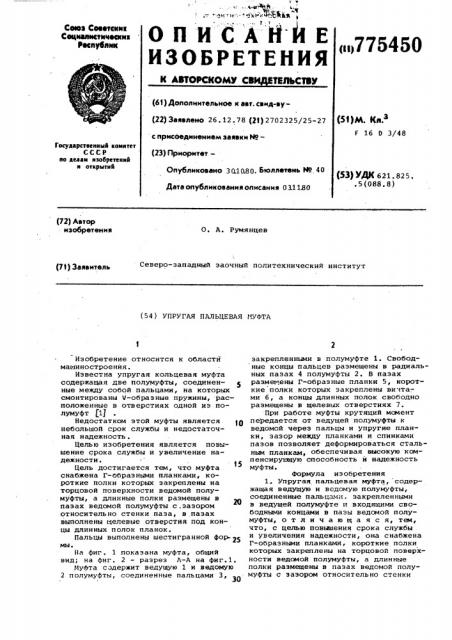

ОПИС Е

ИЗОБРЕТЕНИЯ

Сееэ Сееетаек

Сецмаемстнчефкюв

Ракнубинн о>775450

К АВТОРСКОМУ СВ THIbCTOV (61) Дополнительное к авт. свнд-ву(22) Заявлено 26. 12. 78 (21) 2702325/25-27 (51)М. Кл 3

f 16 0 3/48 с присоединением заявки HP—

Государственный комитет

СССР но делам изобретений н открытиЯ (23) ПриоритетовЂ

Опубликовано 30,1080. Бюллетень HP 40

Дата опубликования описания 03.1180 (53) УДК 621. 825..5(088.8) (72) Автор изобретения

О. A. Румянцев

Северо-западный заочный политехнический институт (71) Заявитель (54 ) УПРУГАЯ ПАЛЬЦЕВАЯ ИУФТА

Изобретение относится к областй машиностроения.

Известна упругая кольцевая муфта содержащая две полумуфты, соединенные между собой пальцами, на которых смонтированы V-образные пружины, расположенные в отверстиях одной из полумуфт f1)

Недостатком этой муфты является 1п небольшой срок службы и недостаточная надежность.

Целью изобретения является повышение срока службы и увеличение надежности.

Цепь достигается тем, что муфта снабжена Г-обраэнЫми планками, короткие полки которых закреплены на торцовой поверхности ведомой полумуфты, а длинные полки размещены в пазах ведомой полумуфты с .зазором относительно стенки паза, в пазах выполнены целевые отверстия под концы длинных полок планок, Пальцы выполнены шестигранной фор-2с мые

На фиг. 1 показана муфта, общий внд; на фиг. 2 — разрез А-А на фиг.1.

Иуфта содержит ведущую 1 и ведомую

2 полумуфты, соединенные пальцами 3, закрепленными в полумуфте 1. Свободные концы пальцев размещены в радиальных пазах 4 полумуфты 2. В пазах размещены Г-образные планки 5, короткие полки которых закреплены винта;ми 6, а концы длинных полок свободно размещены в целевых отверстиях 7.

При работе муфты крутящий мамент передается от ведущей полумуфты к ведомой через пальцы и упругие планки, зазор между планками и спинками пазов позволяет деформироваться стальным планкам, обеспечивая высокую компенсирующую способность и надежность муфты.

Формула изобретения

1. Упругая пальцевая муфта, содержащая ведущую и ведомую полумуфты, соединенные пальцами. закрепленными в ведущей полумуфте и входящими свободныМи концами в пазы ведомой полумуфты, отличающаяся, тем, что, с целью повышения срока службы и увеличения надежности, она снабжена

Г-образными планками, короткие полки которых закреплены на торцовой поверхности ведомой полумуфты, а длинные полки размещены в пазах ведомой полумуфты с зазором относительно стенки

Ф» ,7 75450

Составитель Н. Асеева

Ре анто Т. Иорозова Тех ед И.Петко Ко екто М. Демчик

Тираж 109

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва Ж-35 Ра шская наб. д

Заказ 7696/48 — (— — ——

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 пава, в пазах выполнены щелевые отверстия под концы длинных полок планок.

2.Муфтапоп. 1, отличающ а я с я тем, что пальцы выполнены шестигранной формы.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 496390, кл. Е 16 D 3/70, 1974.
