Реферат

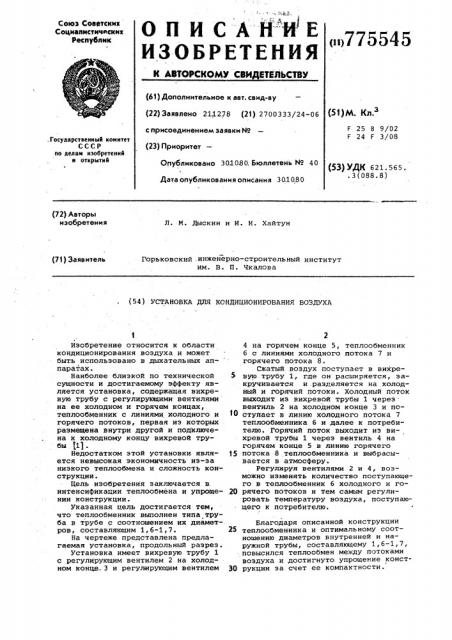

ОПИСА Е

ИЗОБРЕТЕНИЯ

Н И

Союз Соввтскик

Социалнстич иск их

Республик

<>775545

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 211278 (21) 2700333/24-06 (51) fA

F 9/02

F 24 F 3/08 с присоединением заявки ¹. Государственный комитет

СССР но делам изобретений я открытий (23) Приоритет

Опубликовано 301030, Бюллетень ¹ 40

Дата опубликования описания 301080

{53) УДК 621.565..3(088.8) (72) Авторы изобретения

Л. М. Дыскин и И. И. Хайтун

Горьковский .инженерно-строительный институт им. В. П. Чкалова (71) Заявитель (54) УСТАНОВКА ДЛЯ КСНДИЦИОНИРОВАНИЯ ВОЗДУХА

Благодаря описанной конструкции теплообменника и оптимальному соотношению диаметров внутренней и наружной трубы, составляющему 1,6-1,7, повысился теплообмен между потоками воздуха и достигнуто упрощение конст30 рукции за счет ее компактности.

Изобретение относится к области кондиционирования воздуха и может быть использовано в дыхательных аппаратах.

Наиболее близкой по технической сущности и достигаемому эффекту является установка, содержащая вихревую трубу с регулирующими вентилями на ее холодном и горячем концах, теплообменник с линиями холодного и горячего потоков, первая иэ которых размещена внутри другой и подключена к холодному концу вихревой трубы 111 °

Недостатком этой установки является невысокая экономичность из-за низкого теплообмена и сложность конструкции.

Цель изобретения заключается в. интенсификации теплообмена и упрощении конструкции.

Указанная цель достигается тем, что теплообменник выполнен типа труба в трубе с соотношением их диаметров, составляющим 1,6-1,7.

На чертеже представлена предлагаемая установка, продольный разрез.

Установка имеет вихревую трубу 1 с регулирующим вентилем 2 на холодном конце 3 и регулирующим вентилем

4 на горячем конце 5, теплообменник

6 с линиями холодного потока 7 и горячего потока 8.

Сжатый воздух поступает в вихревую трубу 1, где он расширяется, закручивается и .разделяется на холодный и горячий потоки. Холодный поток выходит из вихревой трубы 1 черезвентиль 2 на холодном конце 3 н по10 ступает в линию холодного потока 7 теплообменника 6 и далее к потребителю. Горячий поток выходит иэ вихревой трубы 1 через вентиль 4 на горячем конце 5 в линию горячего

f5 потока 8 теплообменника и выбрасывается s атмосферу.

Регулируя вентилями 2 и 4, возможно изменять количество поступающего B теплообменник 6 холодного и го20 рячего потоков и тем самым регулировать температуру воздуха, поступающего к потребителю.

775545

Формула изобретения

Составитель Л. Кулагин

Редактор Т. Горячева Техред Н.Барадулина Корректор О,Билак аказ 7707/53 Тираж 575 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Установка для кондиционирования воздуха, содержащая вихревую трубу с регулирующими вентилями на ее холодном и горячем концах, теплообменник с линиями холодного и горячего потоков, первая из которых размещена внутри другой и подключена к холодному концу вихревой трубы, о т л ич а ю щ а я с я тем, что, с целью интенсификации теплообмена и упрощения конструкции, теплообменник выполнен типа труба в трубе с соотношением их диаметров, составляющим ,1,6-1,7.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 250920, кл. F 25 В 25/00, 1968.
