Реферат

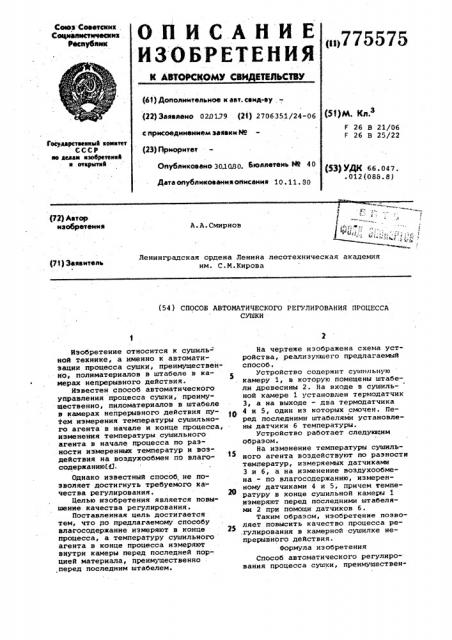

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

Союз Соввтскнк

Соврталнстичеспиз

Рвсвуб лик

К АВТОУСКОМУ СВИДЕТЕЛЬСТВУ (61} Дополнительное к авт. саид-.ву,(22} Заявлено 020179 (2! ) 2706351/24-06 с присоединением заявки И2 (23} Приоритет

Опубликовано 30.10Л0, бюллетень Ж 40

Дата опубликования описания 10. 11. 00 (53)М. Кл.

26 В 21/06

F 26 В 25/22

Гвеуда мяяый яюиитет

СССР вв ааеаи нзобретання а атяритка (53) УДК 6.6.047. .012(088.8) (72) Автор изобретеимя

A. А- Смирнов (71) Заявитель

Ленинградская ордена Ленина лесотехническая академия им. С.И.Кирова (54 ) СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПРОЦЕССА

СУШКИ

Изобретение относится к сушильной технике, а именно к автоматизации процесса сушки, преимущественно, полиматериалов в штабеле в камерах непрерывного действия.

Известен способ автоматического управлении процесса сушки, преимущественно, пиломатериалов в штабеле в камерах непрерывного действия путем измерения температуры сушильного агента в начале и конце процесса, изменения температуры сушильного агента в начале процесса по разкости измеренных температур и воздействия на воэдухообмен по влаго1 содержаниюШ.

Однако известный способ.„ не позволяет достигнуть требуемого качества регулирования. 20

Целью изобретения является повышение качества регулирования.

Поставленная цель достигается тем, что по предлагаемому способу влагосодержание измеряют в конце 2 процесса, а температуру сушильного агента в конце процесса измеряют внутри камеры перед последней пор-. цией материала, преимущественно перед последним штабелем.

На чертеже изображена схема устройства, реализукхаего предлагаемый способ.

Устройство содержит сушильную камеру 1, в которую помещены штабели древесины 2. На входе в сушильной камере 1 установлен термодатчик

3, а на выходе — два термодатчнка

4 и 5, один из которых смочен. Перед последними штабелями установлены датчики 6 температуры.

Устройство работает следующим образом.

На изменение температуры сушильного агента воздействуют по разности температур, измеряемых датчиками

3 и 6, а на изменение воздухообмена — по влагосодержанию, измеренному датчиками 4 и 5, причем температуру в конце сушильной камеры 1 измеряют перед последними штабелями 2 при помощи датчиков 6.

Таким образом, изобретение позволяет повысить качество процесса регулирования в камерной сушилке непрерывного действия.

Формула изобретения

Способ автоматического регулирования процесса сушки, преимуществен775575 ооФ нее

3 сухо кои

Составитель К. Роганов

Редактор Т.Горячева Техред A.Au Корректор И.Муска

Заказ 7710/54 Тираж 747 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений н открытий

113035, NocKBa, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 но, пиломатериалов в штабеле в камерах непрерывного действия путем из.мерения температуры сушильного агента в начале и конце процесса, из.менения температуры сушильного агента в начале процесса по разности измеренных температур и воздействия

Иа воздухообмен по влагосодержанию, о т л и ч а ю щ н и с я тем, что, с целью повышения качества регулиро Ййния, влагосодержание измеряют в конце процесса, а температуру сушильного агента в конце процесса измеряют внутри камеры перед последней порцией материала, преимущественно перед последним штабелем.

Источники инФормации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 312117, кл. F 26 В 21/06, 1970.
