Узел крепления бандажа на корпусе вращающегося барабана

Узел крепления бандажа на корпусе вращающегося барабана

Иллюстрации

Показать все

Реферат

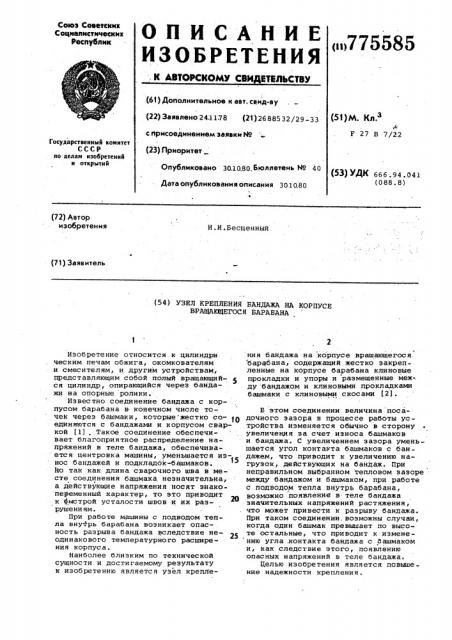

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ . К АВТОРСКОМУ СВИ ЕТИЛЬСТВУ

Союз Советских

Социалистических

Республик

775585 (61) Дополнительное к авт. свид-ву (22) Заявлено 24.11.78 (21) 2688532/29-33 с присоединением заявки Hp (23) Приоритет

Опубликовано 30.10.80. Бюллетень М 40

Дата опубликования описания 30.10.80 (5!)М. Кл.

F 27 В 7/22

Государственный комитет

СССР по делам изобретений н открытий (53) УДК 666.94.041 (088. 8) (72) Автор изобретения

И.И.Бесценный (71) Заявитель (54) УЗЕЛ КРЕПЛЕНИЯ БАНДАЖА HA КОРПУСЕ

ВРАЩАЮЩЕГОСЯ БАРАБАНА

Изобретение относится к цилиндри ческим печам обжига, окомкователям и смесителям, и другим устройствам, представляющйм собой полый вращающийся цилиндр, опирающийся через бандажи на опорные ролики.

Известно соединение бандажа с корпусом барабана в. конечном числе то— чеК через башмаки, которые жестко со- 0 единяются с бандажами и корпусом сваркой (1) . Такое соединение обеспечивает благоприятное распределение напряжений в теле бандажа, обеспечивается центровка машины, уменьшается износ бандажей и подкладок-башмаков.

Но так как длина сварочного шва в месте соединения башмака незначительна, а действующие напряжения носят знакопефеменный характер, то это приводит к быстрой усталости швов и их разрушениям.

При работе машины с подводом тепла внутрь барабана возникает опасность разрыва бандажа вследствие неодинакового температурного расширения корпуса.

Наиболее близким по технической сущности и достигаемому результату к изобретению является узел крепЛения бандажа на корпусе вращающегося. барабана, содержащий жестко закрепленные на корпусе барабана клиновые прокладки и упоры и размещенные меж ду бандажом и клиновыми прокладками башмаки с клиновыми скосами (2) .

В этом соединении величина посадочного зазора в процессе работы устройства изменяется обычно в сторону увеличения за счет износа башмаков и бандажа. С увеличением зазора уменьшается угол контакта башмаков с бандажем, что приводит к увеличению нагрузок, действующих на бандаж. При неправильном выбранном тепловом зазоремежду бандажом и башмаком, при работе с подводом тепла внутрь барабана, возможно появление B теле бандажа значительных напряжений растяжения, что может привести к разрыву бандажа.

При таком соединении. возможны случаи, когда один башмак превышает по высоте остальные, что приводит к изменению угла .контакта бандажа с башмаком и, как следствие этого, появлению опасных напряжений в теле бандажа.

Целью изобретения является повышение надежности крепления.

775585

Формула изобретения

Указанная цель достигается тем, что узел крепления бандажа на корпусе вращающегос я б араб ан а, содержащий . жестко закрепленные на корпусе барабана клиновые прокладки и упоры и размещенные между бандажом и клиновыми прокладками башмаки с клиновыми скоса- ми, снабжен пружинами, размещенными между торцами башмаков и упорами.

Боковые выступы башмака охватывают клиновую прокладку, удерживая от смещения вдоль окружности барабана. .При увеличении зазора между бандажом и корпусом барабана пружины сдвинут башмак по клиновой прокладке вдоль образующей барабана и выберут зазор.

Этим самым исключится возможность 15 увеличения зазора между башмаками и бандажами и появления башмака, возвышающегося н ад другими. При увеличении линейных размеров корпуса барабана .за счет температуры повысится давление па клиновое соединение, и горизонтальная составляющая этого усилия вызовет смещение башмака из . соединения, что приведет к стабилиза- ции силовых взаимодействий в узле контакта. Угол контакта клиньев должен исключать самоторможение клиновой пары.

На фиг. 1 изображен предлагаемый узел крепления, продольный разрез; на фиг. 2 — сечение A A на фиг. 1. 30

На обечайке 1 кбрпуса барабана приварена клиновая прокладка 2. Башмак

3 с боковыми выступами расположен

«а клиновой прокладке 2. Между торцом башмака 3 и упором 4 на штифту 5 рас — 35 пологаются пружины 5. .Штифт 5 входит в продольное отверстие башмака 3, тем самым предохраняя пружины 6 от

4 выпадения при вращении барабана, от смещения бандажа 7 вдоль корпуса пре, дохраняют упоры 8.

За счет более равномерного распределения давлений на башмаки 3 и ис ключения Появления башмака 3 выше остальных значения изгибающих момен тов в точках контакта с роликами бу- дут иметь меньшие значения, что повысит прочностные характеристики бан.— дажа 3. Исключается возможность,вояв ления опасных растягивающих напряжений в теле бандажа 3 при неправильно выбранном тепловом зазоре.

Предлагаемая конструкция соединения бандажа 3 с корпусом барабана поз волит повысить надежность работы опор ных узлов и, как следствие этого, надежность всей машины.

Узел крепления бандажа на корпусе о вращающегося барабана, содержащий жестко закрепленные на корпусе клиновые прокладки и упоры и размещенные между бандажом и клиновыми прокладками башмаки с клиновыми скосами, отличающийся тем, что, с целью повышения надежности крепления, он снабжен пружинами, размещен ными между торцами башмаков и упора ми.

Источники информации, принятые во внимание при экспертизе

1. Канторович З.Б. Машины химической промышленности, N. Машино- . строение, 1965, с. 62 в 87.

2. Патент Великобритании 9 1124232, кл. F 4 В, 1968.
