Класс 5d, 1

¹ 77560

СССР

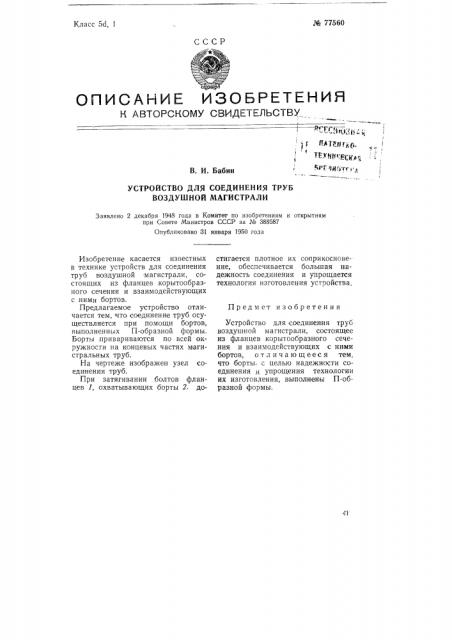

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. И. Бабин

УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ТРУБ

ВОЗДУШНОЙ МАГИСТРАЛИ

Заявлено 2 декабря 1948 года в Комитет по изобретениям и открытиям при Совете Министров СССР за № 388587

Опубликовано 31 января 1950 года

Предмет изобретения

1 1

Изобретение касается известных в технике устройств для соединения труб воздушной магистрали, состоящих из фланцев .корытообразного сечения и взаимодействующих с ними бортов.

Предлагаемое устройство отличается тем, что соединение труб осуществляется при помощи бортов, выполненных П-образной формы.

Борты привариваются по всей окружности на концевых частях магистральных труб.

На чертеже изображен узел соединения труб.

При затягивании болтов фланцев 1, охватывающих борты 2 достигается плотное их соприкосновение, обеспечивается большая надежность соединения и упрощается технология изготовления устройства.

Устройство для соединения труб воздушной магистрали, состоящее из фланцев корытообразного сечения и взаимодействующих с ними бортов, о т л и ч а ю щ ее с я тем, что борты, с целью надежности соединения и упрощения технологии их изготовления, выполнены П-образной формы.
