Реферат

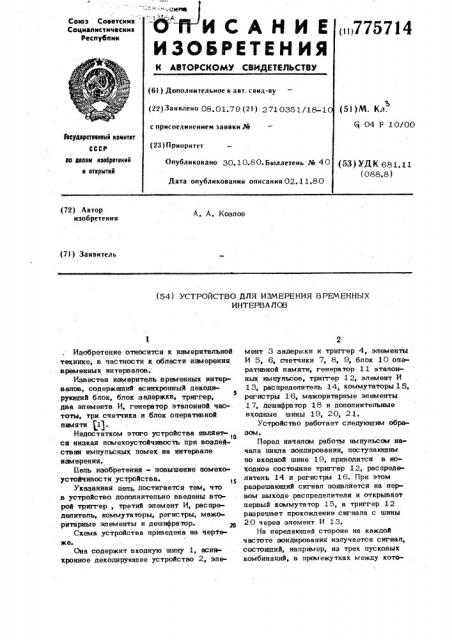

ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик 775714

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву (22) Зля»ено 08.01;79 (2I ) 2710351/18-1 с присоединением заявки № (23) Приоритет

Опубликовано 30. 10.80. Бюллетень ¹ 40

Дата опубликования описания 02.11.80 (51 ) М. Кл.

6 04 F 10/00

Геоудеретеаииый комитет до делам изобретений и открытий (53) УДК 681.11 (088.8) (72) Автор изобретения

А. A. Козлов (7!) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ВРЕМЕННЫХ

ИНТЕРВА Л ОВ

Изобретение относится к измерительной технике, в частности к области измерения временных интервалов.

Известен измеритель временных интервалов, содержащий асинхронный декоди5 ,рукхпий блок, блок задержки триггер, два элемента И, генератор эталонной частоты, три счетчика и бпок оперативной памяти gl).

Недостатком этого устройства явпяет-, ся низкая помехоустойчивость при воздействии импульсных помех на интервапе измерения.

11епь изобретения - повышение помехоустойчивос ти ус тройства.

Указанная цепь достигается тем, что в устройство дополнительно введены второй триггер., третий элемент И, распределитель, коммутаторы, регистры, мажоритарные элементы и дешифратор.

Схема устройства приведена на чертеже.

Она содержит входную шину 1, асинхронное декодирующее устройство 2, эпемент 3 задержки и триггер 4, элементы

И 5, 6, счетчики 7, 8, 9, блок 10 оперативной памяти, генератор 11 эталонных импульсов, триггер 12, элемент И

13, распределитель 14, коммутаторы 15, регистры 16, мажоритарные элементы

17, дешифратор 18 и дополнительные входные шины 19, 20, 21.

Устройство работает спедующим образом.

Перед началом работы импульсом начала цикла зондирования, поступающим по входной шине 19, приводятся в исходное состояние триггер 12, распределитель 14 и регистры 16. При этом разрешающий сигнал появляется на первом выходе распределителя и открывает первый коммутатор 15, а триггер 12 разрешает прохождение сигнала с шины

2 0 ч ерез элемент И 1 3.

На передающей стороне на каждой частоте зондирования излучается сигнал, состоящий, например, из трех пусковых комбинаций, в промежутках между кото3 7 рыми излучается короткий зондирующий импульс длительностью порядка 100200 мкс. Время C между концом предыдущей кодовой комбинации и зондирующим импульсом, а также концом зондирующего импульса и следующей пусковой комбинацией должно быть не меньше„ чем максимальная задержка между первым и последним лучом, отраженным от ионосферы Для реальных радиОтрасс этв вели= чина обычно не превышает 3 мкс.

При поступлении этого сит"нала с шинь

1 на вход устройства устройство 2 производит выделение пусковых комбинаций.

Сигнал с выхода устройства 2 запускает элемент 3 авдержки и поступает на вход счетчика 9, кОТОрый считает числО и ринятых пусковых комбинаций.

Через время 6 сигнал с первого выхода элемента 3 подается на первый вход триггера 4, который открывает элементы

И 5 и 6. При этом на вход счетчика 7 начинают поступать импульсы, Образовавшиеся иа зондирующего импульса при его отражении от различных слоев ионосферы, а на вход счетчика 8 — импульсы с генеpampa 11. Кроме того, сигнал с выхода элемента И 5 поступает на шину записи блока 10 оперативной памяти, на адресные входы которого проходит код числа принятых зОндирующих импульсОв сО сче чика 7, в на информационные входы пос тунает код измеренного временного интервала со счетчика 8. При постунлении с игна па 8 B ш ину зап ис и происхОдит запись содержимого счетчика 8 по соответсчзующему адресу блока,0.

Через время 2С сигнал со второго выхода элемента 3 задержки поступает на второй вход триггера 4, который закрывает элементы И 5, 6; цикл измерений на этой частоте заканчивается,. При этом в блок 10 оперативной памяти эаписываючся задержки принятых импульсов относительно первого принятого импульса.

Счетчик 9 выдает сигнал перезаписи информации из блока 10 в регистры 16 при приеме двух любых пусковых комбинаций иэ трех переданных. По этому сигналу информация иэ блока оперативной памяти переписывается через дешифратор

18 и открытый в этот момент коммутатор 15 в соответствующий регистр 16.

Йешифратор 18 преобразует двоичный код временного интервала в сигнал на одном из своих выходов. Наличие сигнала на одном из выходов дешифратора соо ветствует наличию в принятом сигнале с задержкой, соответствующей этому выходу. После окончания перезаписи в разряды регистра 16, соответствукипие выходам дешифратора 18, на которых появляется сигнал, будут записаны единицы

При каждой перестройке частоты сигналом, поступающим по входной шине

20 через элемент И 13, распределитель

14 переключается на один такт и открывает очередной коммутатор 15. Таким образом, по окончании приема сигналов зондирования на tl частотах в соответсчьующие регистры 16 будет записана информация о задержках принятых на каждой частоте сигналов. Одноименные разряды каждого регистра, соответствующие одинаковым задержкам, подключены ко входам соответствующих мажоритарных элементов 17. Если количество car палов, . поступивших на вход мажоритарного элемента,. больше или равно Я где g g p, то на входе этого элемента появляется сигнал, говорящий О наличии луча с задержкой, соответствующей этому элементу. Поскольку задержки между лучами на каждой из близко расположенкых (порядка нескольких десятков ко) частот одинаковые, то они запись:— ваются в одни и те же разряды каждого регистра 16, в то время как импульсы псьих, в силу их случайного характера, ааписываются в разные разряди и вероятность набора И сигналов sa счет помех нв входе квкогс-либо из мажоритарных элементов 17 очень мала.

При приеме информации на (Ь + 1)-й частоте информация снова записывается в первый регистр 16, при приеме на, A + 2}-R частоте — во второй и т.д

По Окончании цикла зондирования на всех частотах сигналом конца зондирования, r îcòóïBþùèì по входной шине 2 =, триггер 12 устанавливается в противоположное состояние и запрещает прохождение сигналов через элемент Vi 13. При этом работа устройства в данном цикле измерений заканчив ается.

Формул а изобретения

Устройство для измерения временных интервалов, содержащее последовательно соединенные асинхронный декодирующий блок, блок задержкк, триггер, соединенчый со входами двух элементов И, генератОр эталОннОй частоты подсОединенный

zo второму входу второго элемента И, выход которого подсоединен к первому

Составитель H. Крохин

Техред Л. Щепанская Корректор M. нигула

Редактор И. Грузова

Тираж 482 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений к открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Зак аз 77 6 3/6 1

Филиал ППП Патент", r. Ужгород, ул. Проектная, 4

5 7757 счетчику, второй счетчик,. подсоединеннйй к выходу блока задержки, третий счетчик, подсоединенный к выходу первого элемента И и блок оперативной памяти, подсс единенный к выходам счетчиков и первого элемента И, о т л и ч а ю m е е с я тем, что, с иелью повышения помехоустойчивости, в него введены второй триг-. гер, подсоединенный ко второму входу устройства, третий элемент И, распреде- 10 литель, коммутаторы, регистры памяти, мажоритарные элементы и дешифратор, причем выход второго триггера через третий элемент И подсоединен ко входу распределителя, каждый из выходов кото- И рого подсоединен к управляющему входу одного из коммутаторов, выходы которых подсоединены ко входам регистров, выходы регистров подсоединены ко входам мажоритарных элементов, выходы дешифpampa подсоединены к соответствукицим входам коммутаторов, его вход подсоединен к выходу блока оперативной памяти, а вторые входы второго триггера, распределителя и сбросовые входы регистров подсоединены к пепи сброса.

Источники информапии, принятые во внимание при экспертизе

1. Лвторское свидетельство СССР № 614418, кл. (ъ 04 Р 10/04, 1975.
