Реферат

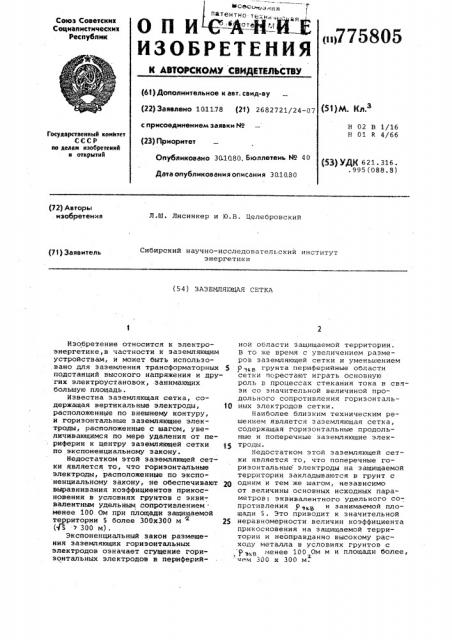

66с зан Т патентно qz-„„,, ота ц

ОПИ

ИЗОБРЕТЕНИЯ

Союз Советсиик

Социалмстическнк

Республнк

«>775805

М АВТОУСКОМУ СВИ ЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 101178 (21) 2682721/24-07 (5 ) с присоединением заявки М (23) Приоритет

Н 02 В 1/16

H R 4/66

Государственный комитет

СССР пв делан изобретений н открытий

Опубликовано 30.1080. Бюллетень Но 40

Дата опубликования описания 30.1080 (53) УД)(621. 316..995(088.8) (72) Авторы изобретения

Л.Ш. Лисинкер и Ю.В, ЦЕлебровский

Сибирский научно-исследовательский институт энергетики (71) Заявитель (54) ЗАЗЕМЛЯ10щАй СВт кА

Изобретение относится к электроэнергетике,в частности к заземляющим устройствам, и может быть использовано для заземления трансформаторных подстанций высокого напряжения и других электроустановок, .занимающих большую площадь.

Известна заземляющая сетка, содержащая вертикальные электроды, ФО расположенные по внешнему контуру, и горизонтальные заземляющие электроды, расположенные с шагом, увеличивающимся по мере удаления от периферии к центру заземляющей сетки по экспоненциальному закону.

Недостатком этой заземляющей сетки является то, что горизонтальные электроды, расположенные по экспоненциальному закону, не обеспечивают 2О выравнивания коэффициентов прикосновения в условиях грунтов с эквивалентным удельным сопротивлением менее 100 Ом при площади защищаемой территории S более 300х300 м 25 (Д > 300 м) .

Экспоненциальный закон размещения заземляющих горизонтальных электродов означает сгущение горизонтальных электродов в периферийной области защищаемой территории.

В то же время с увеличением размеров заземляющей сетки и уменьшением грунта периферийные области сетки перестают играть основную роль в процессах стекания тока в связи со значительной величиной продольногo сопротивления горизонтальных электродов сетки.

Наиболее близким техническим решением является заземляющая сетка, содержащая горизонтальные продольные и поперечные заземляющие электродь..

Недостатком этой заземляющей сетки является то, что поперечные горизонтальные электроды на защищаемой территории закладываются в грунт с одним и тем же шагом, независимо от величины основных исходных параметров: эквивалентного удельного сопротивления Р „ и занимаемой площади S. Это приводит к значительной неравномерности величин коэффициента прикосновения на защищаемой территории и неоправданно высокому расходу металла в условиях грунтов с менее 100 Ом и и площади более, чем 300 х 300 м.

775805

Где Н размер шага у места взода тока в заземляющую се rêó, знаменатель прогрессии„ место ввода тока Б зазем ляющую сетку.

Цель изобретения — выравнивание значсний коэффициентов прикосновения на территории более 300 х 300 м с удельным сопротивлением грунтов менее 100 Ом и экономия ",еталла.

Зта цель достигнута в заземляющей сетке, содержащей горизонтальные продольные и поперечные заземляющие электроды. Новым в этой заземляющей сетке является то, что поперечные электроды расположены с шагом, увеличивающимся от места ввода тока в заземляющую сетку к периферии защищаемой территории по закону геометрической прогрессии.

Изобретение поясняется фиг.1 и 2.

Заземляющая сетка содержит продольные горизонтальные заземляющие электроды 1 и поперечные горизонтальные заземляющие электроды 2, соединенные между собой электрически в местах пересечения и расположенные на одинаковой глубине в грунте.

h., — шаг между поперечнь:ми гори зойт аль ными заземляющими электродами, увеличивающийся от места ввода тока в за=-емляющую сетку к периферии защищаемой территории по закону геометрической прогрессии. л

h = 4 g i =- 1„2,3, При коротком замыкании в системе ток вводится в сетку в точке и стекает в землю с поперечных 2 и продольных 1 горизонтальных заземляющих электродов неравномерно. В условиях грунта с низким удельным сопротивлением и больших размеров защищаемого устройства большая часть тока стекает вблизи места ввода тока.

Периферийные зоны устройства нагружены током слабее. Но так как вблизи места ввода тока защищающая сетка выполнена гуще, а на периферии реже, плотности токов стекающих с единицы длины элемента сохраняются постоянными на всей территории, что обеспечивает выполнение поставленной цели — выравнивание коэффициентов прикосновения на защищаемой территории при минимально необходимом расходе металла.

Формула изобретения

Заземляющая сетка, содержащая горизонтальные продольные и попереч— ные заземляющие электроды, о т л ич а ю щ а я с я тем, что, с целью выравнивания значений коэффициентов прикосновения на .территории более

300-300 м с удельным сопротивлением грунтов менее 100 Ом м и эконо мии металла, поперечные электроды расположены с шагом, увеличивающимся от места ввода тока в заземляющую сетку к периферии защищаемой территорил по закону геометрической прогрессии.

Соетавитель Л. Январева

Редактор В. Левятов Техред,й.Граб Корректор В. Синицкая

Заказ 7778/66 Тираж 783 Подписное

ВНИИПИ Государственного комитета СССР ио делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная,4
