Реферат

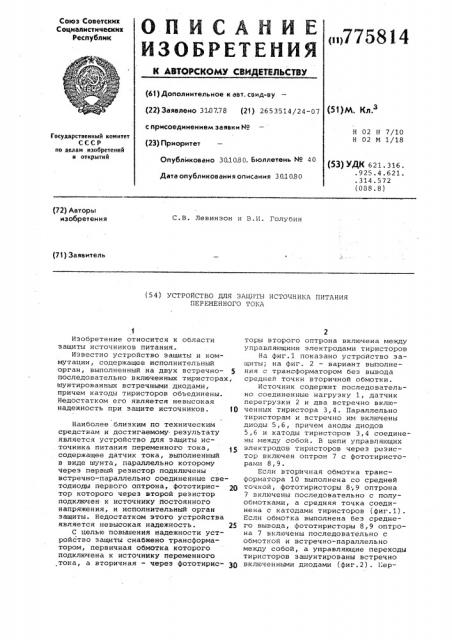

Союз Советскик

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 310778 (21) 2653514/24-07 с присоединением заявки ¹ (23) Приоритет

Опубликовано 30.1080. Бюллетень ¹ 40

Дата опубликования описания 301080 (511М (,З

Н 02 Н 7/10

H 02 N 1/18

Государственный комитет

СССР ио делам изобретений и открытий (53) УДК 621. 316. .925.4.621. .314.572 (088.8) (72) Авторы изобретения

С.В. Левинзон и В.И. Голубин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ИСТОЧНИКА ПИТАНИЯ

ПЕРЕМЕННОГО ТОКА

Изобретение относится к области защиты источников питания.

Известно устройство защиты и коммутации, содержащее исполнительный орган, выполненный на двух встречнопоследовательно включенных тиристорах, шунтированных встречными. диодами, причем катоды тиристоров объединены.

Недостатком его является невысокая надежность при защите источников. 10

Наиболее близким по техническим средствам и достигаемому- результату является устройство для защиты источника питания переменного тока, содержащее датчик тока, выполненный в виде шунта, параллельно которому через первый резистор подключены встречно-параллельно соединенные светодиоды первого оптрона, фототирис- 2О тор которого через второй резистор подключен к источнику постоянного напряжения, и исполнительный орган защиты. Недостатком этого устройства является невысокая надежность. 25

С целью повышения надежности устройство защиты снабжено трансформатором, первичная обмотка которого подключена к источнику переменного тока, а вторичная — через фототирис- ЗО торы второго оптрона включена между управляющими электродами тиристоров

На фиг.1 показано устройство защиты; на фиг. 2 — вариант выполнения с трансформатором без вывода средней точки вторичной обмотки.

Источник содержит последовательно соединенные нагрузку 1, датчик перегрузки 2 и два встречно включенных тиристора 3,4. Параллельно тиристорам и встречно им включены диоды 5,6, причем аноды диодов

5,6 и катоды тиристоров 3,4 соединены между собой. В цепи управляющих электродов тиристоров через резистор включен оптрон 7 с фототиристорами 8,9.

Если вторнчная обмотка трансформатора 10 выполнена со средней точкой, фототиристоры 8.,9 оптрона

7 включены последовательно с полуобмотками, а средняя точка соединена с катодами тиристоров (фиг.1).

Если обмотка выполнена без среднего вывода, фототиристоры 8,9 оптрона 7 включены последовательно с обмоткой и встречно-параллельно между собой, а управляющие переходы тиристоров зашунтированы встречно включенными диодами (фиг.2). Первичная обмотка трансформатора 10 подключена к источнику переменного напряжения. Светодиод 11 оптрона 7 подключен через ограничительные резисторы 12, 13 к источнику постоянного напряжения. Оптрон 14 своим фо.отиристором 15 шунтирует резистор 12 и светодиод 11 оптрона 7, светодиоды 16, 17 оптрона 14 вклю- чены встречно-параллельно и через ограничивающий резистор подключены параллельно датчику перегрузки 2

В нормальном режиме работы.при отсутствии перегрузок и коротких замыканий в нагрузке напряжение, снимаемое с датчика 2 в каждый полупериод, недостаточно для включения светодиодов 16, 17 оптрона 14. Фототиристор этого оптрона не включен.

При включении напряжения U вклюУ чаются светодиод 11 оптрона 7 и фототиристоры 8,9, которые выполняют функцию диодов в схеме однополупериодного выпрямления. В зависимости от знака входного напряжения поступает управление на один из тиристоров 3 или 4 и ток нагрузки проходит через элементы 3,6 или 4,5.

В аварийном режиме работы, когда сопротивление нагрузки становится меньше допустимой величины, энергия излучения любого из светодиодов

16 или 17 (в зависимости от полярности входного напряжения} оптрона 14 становится достаточной для включения фототиристора 15. Этот фототиристор шунтирует цепь из резистора 12 и светодиода 11. Ток через светодиод уменьшается, и он выключается. При приходе обратной полуволны напряжения на фототиристоры 8,9 они отключаются, а следовательно, и тиристоры 3 и 4, отключая нагрузку от сети переменного тока.

Формула изобретения @ Устройство для защиты источника питания переменного тока, содержащее датчик тока, выполненный в виде шунта, параллельно которому через первый резистор подключены встреч15 но-параллельно соединенные светсди) оды первого оптрона, фототиристор которого через второй резистор подключен к источнику постоянного напряжения, и исполнительный орган защиты, выполненный в виде двух

20 встречно-последовательно соединенных тиристоров, шунтированных встречно включенными диодами, причем катоды тиристоров объединены, а в цепи их управляющих электродов включен ны фототиристоры второго оптрона, светодиод которого через третий резистор включен параллельно фототиристору первого оптрона, о т л ич а ю щ е е с я тем, что, с целью повьпиения надежности, оно снабжено трансформатором, первичная обмотка которого подключена к источнику переменного тока, а вторичная через фототиристоры второго оптрона включена между управляющими электродами тиристоров.

775814

Ф иг, z

Составитель B. Литвиненко

Техред A,йч Корректор,В. Синицкая

Редактор B. Девятов Заказ 7778/бб

Тираж 783 Подписное

ВНИИПИ Государственного коиитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная,4
