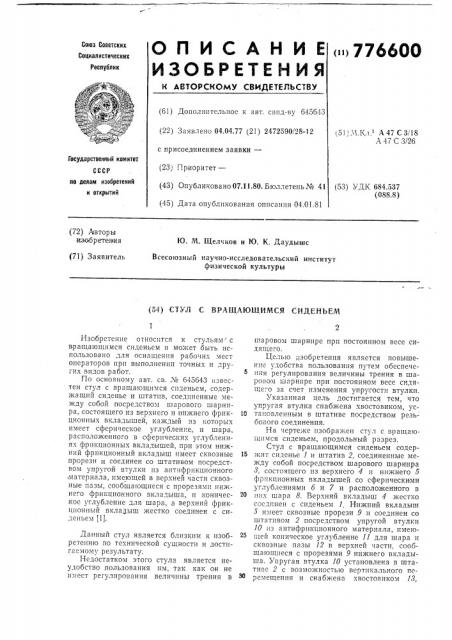

О П И С А H H E «»776600
ИЗОБР ЕТЕ Н И Я
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свпд-ву 645643 (22) Заявлено 04.04.77 (21) 2472590/28-12 с присоединением заявки— (23) Приоритет— (43) Опубликовано 07.11.80. Бюллетень ¹ 41 (45) Дата опубликования описания 04.01.81 (51: 1,Ê,.-I, А 47 С 3/18
Л 47 С 3/26
Государственный комитет
lIo делам изобретений и открытий (53) УДК 684.537 (088.8) (72) Автор ы изоб р ете ни я
Ю. М. Щелчков и Ю. К. Даудышс (71) Заявитель
Всесоюзный научно-исследовательский институт физической культуры (54) СТУЛ С ВРАЩАЮЩИМСЯ СИДЕНЬЕМ
Изобретение относится к стульям с вращающимся сиденьем н может быть использовано для оснащения рабочих мест операторов прп выполнении точных и других видов работ.
По основному авт. св. № 645643 известен стул с вращающимся сиденьем, содержащий сиденье и штатив, соединенные»ежду собой посредством шарового шарнира, состоящего из верхнего и нижнего фрик- 10 цнонных вкладышей, каждый из которых имеет сферическое углубление, и шара, расположенного в сферически; углублениях фрпкционных вкладышей, при этом нижний фрикционный вкладыш имеет сквозные 15 прорези и соединен со штативом посредством упругой втулки из антифрикционного материала, имеющей в верхней части сквозные пазы, сообщающиеся с прорезями нижнего фрикционного вкладыша, II коничес- 20 кое углубление для шара, а верхний фрикционный вкладыш жестко соединен с си:.еньсм 1).
Данный стул является близким к изоб- 25 ретепию по технической сущности и достигаемому результату.
Недостатком этого стула является неудобство пользования пм, так как он не имеет регулирования величины трения в шаровом шарнире прп постоянном весе сидящего.
Целью изобретения является повышение удобства пользования путем обеспечения регулирования величины трения в шаровом шарнире при постоянном весе сидяще.-о за счет изменения упругости втулки.
Указанная цель достигается тем, что упругая втулка снабжена хвостовиком, установленным в штативе посредством резьбового соединения.
На чертеже изображен стул с враща.ощнмся сиденьем, продольный разрез.
Стул с вращающимся сиденьем содержит сиденье 1 и штатив 2, соединенные между собой посредством шарового шарнира
8, состоящего пз верхнего 4 и нижнего 5 фрпкционных вкладышей со сферическими углублечиями б и 7 и расположенного в нпх шара 8. Верхний вкладыш 4 жестко соединен с сиденьем 1, Нижний вкладыш
5 имеет сквозные прорези 9 и соединен со штативом 2 посредством упругой втулки
10 из антифрикционного материала, имеющей коническое углубление 11 для шара и сквозные пазы 12 в верхней части, сообщающиеся с прорезями 9 нижнего вкладыша. Упругая втулка 10 установлена в штативе 2 с возможностью вертикального перемещения и снабжена хвостовиком 18, 7766ОО соединенным со шт"-,òèBoì посредством резьбового соединения 14. Втулка также х:ожет иметь стопор от ее поворота в штативе. Хвостовнк может иметь, например, выступ под торцовый ключ (на чертеже не показан) илп отзерстие 15 для поворотной ручки 15, а штатив — регулировочные окна 17.
Для регулирования величины трения в шаровом шарнире 3 необходимо вращать хвостовик 18, например, посредством поворотной ручки 1ь, вставленной в отверстие
15 через регулировочное окно 17 в штативе 2, пли при -îìîùè торцового ключа,,охватывающего выступ хвостовика (на чертеже не показан) . Вращаясь, например, по часовой стрелке, хвостовик за счет резьбового соединения 14 переместится вверх по штативу 2 вместе с упругой втулкой 10 из антифрикционного материала. В результате перемещения втулки увеличится ее верхняя часть, деформнруемая за счет наличия в ней сквозных пазов 12, сообщающихся с сквозными прорезями 9 нижнего вкладыша 5, (размер l на чертеже). При этом величина упругости деформируемой части втулки уменьшится. Под действием постоянной нагрузки от веса сидящего, передаваемой на упругую втулку 10 через сиденье
1, верхний и нижний фрикционные вкладыши 4 и 5 и шар 8, расположенный в их сферических углублениях б и 7, упругая втулка 10 дополнительно разожмется, пропуская шар в свое коническое углубление 11.
За счет перехода шара, постоянно контактирующего с верхним фрикцпонным вкладышем, из зоны контакта с нижним фрикционным вкладышем в зону контакта с втулкой из антифрикционного материала величина трения в шаровом шарнире 8 уменьшится. Увеличение величины трения в шарцнре осуществляется вращением хвостовика 13 в обратную сторону, например
10 против часовой стрелки, и производится в обратном порядке. Регулировка величины трения в шаровом шарнире позволяет сидящему на стуле оператору прикладывать для своего поворота удобное для него уси-!
5 лпс, что и обеспечивает повышение удобства пользования данным стулом.
Формула изобретения
Стул с вращающимся сиденьем по авт. св. № 645643, отл ич а ю щийся тем, что, с целью повышения удобства пользования путем обеспечения регулирования величины трения в шаровом шарнире при постоянном весе сидящего за счет изменения упругости втулки, упругая втулка снабжена хвостов иком, установелнным в штативе посредством резьбового соединения.
Источник информации, принятый во внимание при экспертизе:
1. Авторское свидетельство СССР
¹ 645643, кл. А 47 С 3/18, А 47 С 3/26, 35 1979.
