Реферат

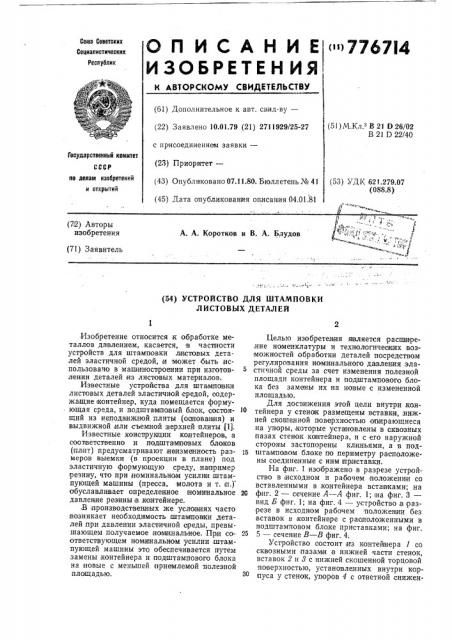

О П И С А Н И Е ">7767I4

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Реснублик (61) Дополнительное к авт. свид-ву— (22) Заявлено 10.01.79 (21) 2711929/25-27 с присоединением заявки— (23) Приоритет— (43) Опубликовано 07.11.80. Бюллетень № 41 (45) Дата опубликования описания 04.01.81 (51) М Кл з В 21 D 26/02

В 21 Р 22/40

Государственный комитет пв делам изобретений и открытий (53) УДК 621.279.07 (088.8) 4 т т

»»»» с

» (72) Авторы изобретения

А. А. Коротков и В. А. Блудов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ШТАМПОВКИ

ЛИСТОВЫХ ДЕТАЛЕЙ

Изобретение относится к обработке металлов давлением, касается, в часпности устройств для штамповки листовых деталей эластичной средой, О может быть использовано в машиностроении при изготовлении деталей из листовых материалов

Известные устройства для штамлавки листовых деталей эластичной средой, содержащие контейнер, куда помещается формующая среда, и подштам павый блок, состоящий из неподвижной плиты (оановааия) и выдвижной или съемной верхней плиты 11).

Известные конструкции контейнеров, а соопветственно и подшта мповых блоков (пл ит) предусматривают неизменность размеров выемки (в проекции в плане) под эластичную формующую среду, например резину, что при номинальном усилии штампующей машины (пресса, молота и т. н.) обуславливает определенное номинальное давление резины в контейнере. .В производственных же уславиях часто возникает необходимость штамповки деталей:при давлении эластичной среды, превышающем получаемое номинальное, При соответствующем номинальном усилии сптампующей машины это обеспечивается путем замены контейнера и под штамповопо блока на .новые с меньшей приемлемой полезной площадью.

Целью изобретения является расшире,ние номенклатуры и технологических возможностей обработки деталей посредством регулирования номинального давления эластичной среды за счет изменения полезной площади контейнера и под штампового блока без замены их на новые с измененной площадью.

Для достижения этой цели внутри кантейнера у стенок размещены вставки,:нижней скошенной поверхностью опирающиеся на упоры, которые уста(новлены в сквозных пазах стенок контейнера, и с его наружной стороны застопорены клиньями, а в под16 штампавом блоке по периметру расположены соединенные с ним стр иставки.

На фиг. 1 изображено в разрезе устройство в исходном и рабочем положении со вставленными в контейнера вставками; .на

2G фиг. 2 — сечение А — А фиг. 1; на фиг. 3— вид Б фиг. 1; на фиг. 4 — устройство в раз:резе в исходном рабочем положении без вставок в контейнере с расположенными в подштамповом блоке приставками; на фиг.

2б 5 — сечение  — В фиг. 4.

Устройство состоит из контейнера 1 со сквозными пазами в нижней части стенок, вставок 2 и 8 с нижней скошенной торцовой поверхностью, установленных внутри корпуса у стенок, упоров 4 с ответной снижен776714 ной поверхностью и отверстием для закрепления клиньями 5, эластичной среды б, пластяны 7, находящейся, между эластичной средой и днищем, контейнера, подштамповой плиты 8, съемной верхней плиты 9 и боковых приставок 10 и 11, установленных

IIo периметру подштамповой плиты.

Устройство переналажи вается следующим образом: при .необходимости обеспечения давления эластичной среды, превышающем номинальное, в контейнере последовательно вставляют вставки 2 и 8 (или 2, или 8), которые закрепляют вставляемыми в пазы в нижней части стенок контейнера упорами 4, последние стопорят относительно контейнера с помощью клиньев 5. Соответственно в под штамповой плите 8 снимают верхнюю съемную плиту 9 и боковые приставки 10 и 11 (ил и только устанавливают верхнюю съемную плиту 9 уменьшен,ных габаритов и приставки 10 ил и 11). 3атем вместе с .эластичной средой б уменьшенных габаритов в,контейнер вставляют пластину 7.

Предлагаемое устройство обеспечивает при необходимости повышенное давление эластичной среды без изпотовления отдельных комплектов контейнеров и подштамповых блоков. Это:в свою очередь позволяет уменьшить ориентировочно .на 50 — 80 /о расход металла, снизить на 15 — 30 трудоемкость изготовления и монтажа оснастки.

Формула изобретения

Устройство для штамтювки листовых деталей, содержащее контейнер с эластичной

10 средой и подштамповый блок со съемной верхней плитой, отличающееся тем, что, с целью расширения номенклатуры и технологических возможностей обработки деталей, контейнер снабжен размещенными

15 на его внутренних стенках вставками, имеющими скошенную нижнюю поверхность, контактирующую с упорами, установленными в оквозных пазах в стенках контейнера и зафиксированными посредством клиньев, 20 расположенных с наружной стороны контейнера, а подштамповый блок снабжен установленными,по его периметру приставками.

Источняк информации, принятый во внимание при экспертизе:

1. Авторское свидетельство СССР

¹ 338287, кл. В 21 D 26/02, 01.12.69 (прототи п) .
