Союз Советских

Социалистических

Республик

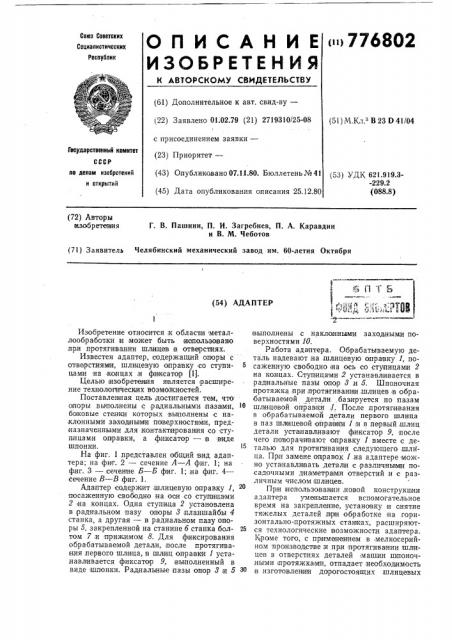

О ll И С А Н И Е

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 01;02.79 (21) 2719310/25-08 с присоединением заявки— (23) Приоритет— (43) Опубликовано 07.1,1.80. Бюллетень № 41 (51) М Кл з В 23 041/04

Государственный комитет ло делам изобретений и открытий (53) УДК 621.919.3-229.2 (088.8) (45) Дата опубликования описания 25.12.80 (72) Авторы

ызобретевия

Г, В. Пашнин, П. И. Загребнев, П. А. Каравдин и В. М. Чеботов (71) Заявитель Челябинский механический завод им. 60-летия Октября (54) АДАПТЕР

Изобретение относится z областями металлообработки M может быть использовано .при протягивании шлицев в отверстиях.

Известен адаптер, содержащий опоры с отверстиями, шлицевую опра вку со ступи- 5 цами на концах,и фвксатор (1).

Целью 1изобретен ия я|вляется расширение технологических возможностей, Поставленная цель достигается тем, что олоры выполнены с радиальными пазаии, боковые стенки которых выполнены с наилонными заходными павЕрхностя ми, пред назначенными для ко нтактирования со ступицами олравки, а фиксатор — IB виде шпонки. 15

На фиг. 1 представлен общий 1вид адаптера; на фив. 2 — сечение А — А фиг. 1; на фиг. 3 — сечение Б — Б фнг. 1; на фиг. 4— сечение  — В .фиг. 1.

Адаптер содержит шлицевую оправку 1, 20 посаженную свободно на оси со ступицами

2 iHB концах. Одна ступица 2 установлена в радиальном пазу опоры 8 планшайбы 4 станка, а другая — в радиальном пазу опоры 5, закрепленной на станине б станка бол- 25 том 7,и прижимом 8, Для фиксирования обрабатываемой детали, после протягивания,первого шлица, .в шл иц оправки 1 устанавл ивается фиксатор 9, выполненный в виде шпонки. Радиальные пазы опор 3;и 5 З0 выполнены с наклонными заходными поверхностями 10.

Работа адаптера. Обрабатываемую деталь надевают,на,шлицевую оправку 1, посаженную свободно на ось со ступицами 2 на концах. Ступицами 2 устанавливается в радиальные пазы опор З,и 5. Шпоночная протяжка при,протягиванни шлицев IB обра батываемой детали базируется по пазам шл ицевой оправкй .1. После .протягивания в обрабатываемой детали первого шлица в паз шл ицевой опра вки l ст в первый,шлиц детали устанавливают фиксатор 9, после чего поворачовают справку 1 вместе с деталью для протягивания:следующего шлйца. Прн замене отсравок l .на адаптере можно устанавловвать детали с различньнми посадочными диаметра ми отверстий и с различным числом шлицев.

При использовании,новой конструкции адаптера уменьшается вспомогательное время на закрепление, установку и снятие тяжелых деталей л ри обработке на горизонтально-протяжных стаяках, расширяются -технологические возможности адаптера.

1 роме того, с промвнением в мелкосернйном производстве н при протягивании итлицев в отверстиях деталей .машин шноночными протяжками, отпадает:необходимость в .изготовлении дорогостоящих,шлицевых

776802 протяжек, в приобретении более мощных горизонтально-протяжных станков для протягивания шлицев на больших диаметрах отверстий.

Формула изобретения

Адаптер, содержащий опоры с отверстиям и,,шли цевую оправку со ступицами на концах и фиксатор, о т л и ч а ю щ.и и - 10 с я тем, что, с целью расширения технологических возможностей, опоры выполнены с радиальными .павам и, боковые стенки которых выполнены с наклонными заходными поверхностями, предназначенными,для контактирования со ступицами оправки, а фиксатор — в виде шпонки.

Источник кнфо рмаци и, принятый во внимание при экспертизе:

1. Специальный адаптер,для протягивания 10-ти шлицев ДЭК-50. Рабочий чертеж, разруб. Челябинским меха н ичеПЗ-1340А 03-0001 ским заводом лм. 60-летия Октября. Утв.

24. O l . б 3.

776802

Составитель А. Грибков

Техред И. Пеичко Корректор И. Осиповская

Редактор В. Большакова

Тип. Харьк. фил. пред. «Патент»

Заказ 1469/1483 Изд. № 535 Тираж 1160 Подписное

HIIO сПоискэ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
