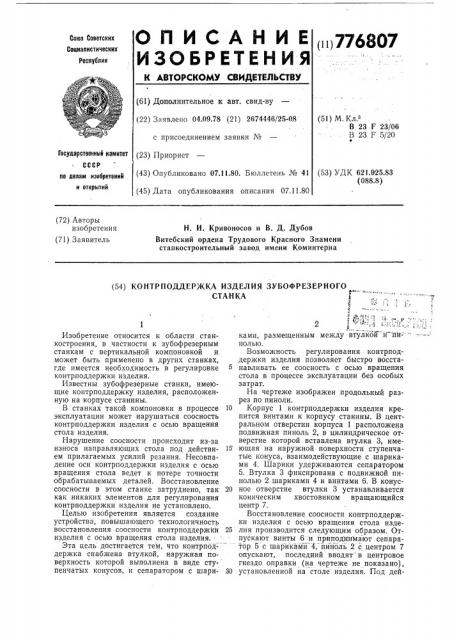

ОПИСАН ИЕ

ИЗОЫРЕтЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (i ц 776807

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) За явлено 04.09.78 (21) 2674446/25-08 с присоединением заявки ¹ (23) Приориет (43) Опубликовано 07.11.80. Бюллетень № 41 (45) Дата опубликования описания 07.11.80 (51) М. Кл.

В 23 F 23/06

В 23. F 5/20

Государственный комитет

СССР по делам изобретений н открытий (53) УДК 621.925.83 (088.8) (72) Авторы изобретения (71) Заявитель

Н, И. Кривоносов и В. Д. Дубов

Витебский ордена Трудового Красного Знамени станкостроительный завод имени Коминтерна

Изобретение относится к области станкостроения, в частности к зубофрезерным станкам с вертикальной компоновкой и может быть применено в других станках, где имеется необходимость в регулировке контрподдержки изделия.

Известны зубофрезерные станки, имеющие контрподдержку изделия, расположенную на корпусе станины.

В станках такой компоновки в процессе 10 эксплуатации может нарушаться соосность контрподдержки изделия с осью вращения стола изделия.

Нарушение соосности происходит из-за износа направляющих стола под действи- 1 ем прилагаемых усилий резания. Несовпадение оси контрподдержки изделия с осью вращения стола ведет к потере точности обрабатываемых деталей. Восстановление соосности в этом станке затруднено, так 20 как никаких элементов для регулирования контрподдержки изделия не установлено.

Целью изобретения является создание устройства, повышающего технологичность восстановления соосности контрподдержки 25 изделия с осью вращения стола изделия.

Эта цель достигается тем, что контрподдержка снабжена втулкой, наружная поверхность которой выполнена в виде ступенчатых конусов, и сепаратором с шари- 30 (54) КОНТРПОДДЕРЖКА ИЗДЕЛИЯ ЗУБОФРЕЗЕРНОГО

СТАНКА и

1.

О с:с,„., ками, размещенным между втулкой" и пи=- --= :: полью.

Возможность регулирования контрподдержки изделия позволяет быстро восстанавливать ее соосность с осью вращения стола в процессе эксплуатации без особых затрат.

На чертеже изображен продольный разрез по пиноли.

Корпус 1 контрподдержки изделия крепится винтами к корпусу станины. В центральном отверстии корпуса 1 расположена подвижная пиноль 2, в цилиндрическое отверстие которой вставлена втулка 3, имеющая на наружной поверхности ступенчатые конуса, взаимодействующие с шариками 4. Шарики удерживаются сепаратором

5. Втулка 3 фиксирована с подвижной пинолью 2 шариками 4 и винтами 6. В конусное отверстие втулки 3 устанавливается коническим хвостовиком вращающийся центр 7.

Восстановление соосности контрподдержки изделия с осью вращения стола изделия производится следующим образом. Отпускают винты 6:и приподнимают сепаратор 5 с шариками 4,"пиноль 2 с центром 7 опускают, последний вводят в центровое гнездо оправки (на чертеже не показано), установленной на столе изделия. Под дей776807

Формула изобретения

Составитель В. Погорелов

Техред А. Камышникова

Корректор М. Гаврилова

Редактор В. Большакова

Заказ 2540)6 Изд. № 570 Тираж 1160 Подписное

НПО «Поиск» Государсгвенного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ствием усилий, действующих па центр 7, втулка 3 самоцентрируется, опускается сепаратор 5 с шариками 4, после чего затягивают. винты.

Контрподдержка изделия зубофрезерного станка, содержащая корпус, несущий пиноль с центром, отличающаяся тем, что, с целью восстановления соосности центра с осью вращения стола, контрподдержка снабжена втулкой, наружная поверхность которой выполнена в виде ступенчатых конусов, и сепаратором с шарика5 ми, размещенным . между втулкой и пинолью.

Источники информации, принятые во внимание при экспертизе

1О 1. Патент ФРГ № 1800770, кл. В 23 F

23/06, опублик, 1972.
