Способ местной защиты стальных изделий от науглероживания при цементации

Способ местной защиты стальных изделий от науглероживания при цементации

Иллюстрации

Показать все

Реферат

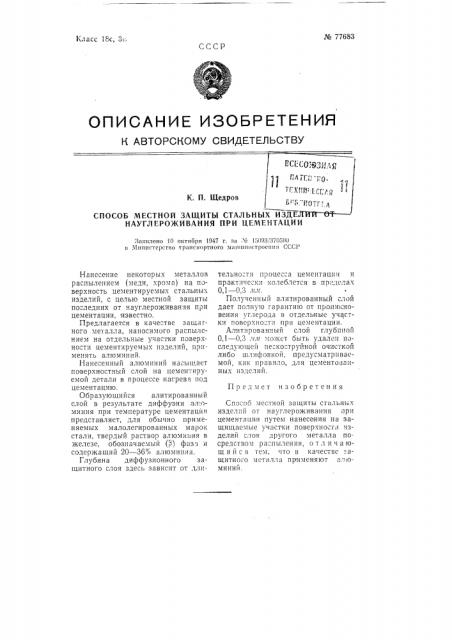

№ 77683

Класс 18с, 3i;, СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

К. П, Щедро

СПОСОБ МЕСТНОЙ ЗАЩИТЫ СТАЛЬНЫХ ИЗДЕ

НАУГЛЕРОЖИВАНИЯ ПРИ ЦЕМЕНТАЦИИ

Заявлено 10 октября 1947 г. ва Л 15003, 3705% в 11нппстеретво транспортного млп ипоетроенпя ССГ1

Предмет изобретения

Нанесение некоторых металлов распылением (меди, хрома) на поверхность цементируемых стальных изделий, с целью местной защиты последних от науглероживання при цементацил, известно.

Предлагается в качестве защитного металла, наносимого распылением на отдельнь|е участки поверхности цементируемых изделий, применять алюминий.

Нанесенный алюминий насыгцает поверхностный слой на цемен: ируемой детали в процессе нагрева под цементацию.

Образующийся алитированный слой в результате диффузии алюминия при температуре цементации представляет, для обычно применяемых малолегированных марок стали, твердый раствор алюминия в железе, обозначаемый ® фаз..1 и содержащий 20 — 36lli алюминля.

Глубина диффузионного защитного слоя здесь зависит от длительности процесса цементации и практически колеблется в пр,.делах

0,1 — 0,3 .11.11, Полученный алитированный слой дает полную гарантию от проникновения углерода в отдельные участKH говерхно=ти при цементации.

Алитированный слой глубшгой

0,1 — 0,3 чл1 может быть удален последую1цей пе=коструйной очисткой либо шлифовкой, предусматриваемой, как п рави чо, для цсментова11ных из;1слии.

Способ местной защиты стальных изделий от науглероживания при цементации путем нанесения на защищаемые участки поверхностл изделий слоя другого металла посредством распыления, о т л и ч а юшийся тем, что в качестве =ащитного металла применяют ал.оминий.
