Способ эрозионнохимической обработки
Патент 776830
Авторы
Классы МПК
Способ эрозионнохимической обработки
Иллюстрации
Реферат

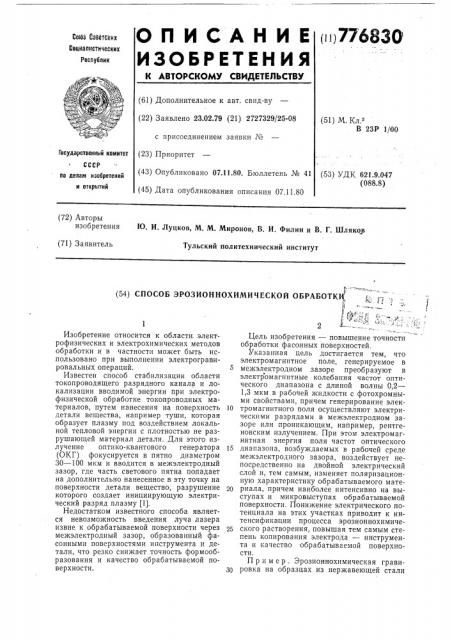

и 1,776830
ОЛИСАНИИ
ИЗОБРЕТЕН И Я
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
СоИ3 BMtCkHx
Социалистических
Респ т блик (61) Дополнительное к авт. свид-ву (22) Заявлено 23.02.79 (21) 2727329/25-08 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано О?.11.80. Бюллетень № 41 (45) Дата опубликования описания 07.11.80 (51) М. Кл.
В 23Р 1/00
Государственный комитет (53) УДК 621.9.047 (088.8) по делам изобретений и открытий (72) Авторы изобретения
Ю. И. Луцков, М. М. Миронов, В; И. Филин и В. Г. Шляков
Тульский политехнический институт (71) Заявитель (54) СПОСОБ ЭРОЗИОННО
Изобретение относится к области. электрофизических и электрохимических методов обработки и в частности может быть использовано при выполнении электрогравировальных операций.
Известен способ стабилизации области токопроводящего разрядного канала и локализации вводимой энергии при электрофизической обработке токопроводных материалов, путем нанесения на поверхность детали вещества, например туши, которая образует плазму под воздействием локальной тепловой энергии с плотностью не разрушающей материал детали. Для этого излучение оптико-квантового генератора (ОКГ) фокусируется в пятно диаметром
30 — 100 мкм и вводится в межэлектродный зазор, где часть светового пятна попадает на дополнительно нанесенное в эту точку на поверхности детали вещество, разрушение которого создает инициирующую электрический разряд плазму (1).
Недостатком известного способа является невозможность введения луча лазера извне к обрабатываемой поверхности через межэлектродный зазор, образованный фасонными поверхностями инструмента и детали, что резко снижает точность формообразования и качество обрабатываемой поверхности.
ХИМИЧЕСКОЙ ОБРАБОТКИ, 4
Р";.", =
2
Цель изобретения — повышение точности обработки фасонных поверхностей.
Указанная цель достигается тем, что электромагнитное поле, генерируемое в межэлектродном зазоре преобразуют в электромагнитные колебания частот оптического диапазона с длиной волны 0,2—
1,3 мкм в рабочей жидкости с фотохромными свойствами, причем генерирование элек10 тромагнитного поля осуществляют электрическими разрядами в межэлектродном зазоре или проникающим, например, рентгеновским излучением. При этом электромагнитная энергия поля частот оптического
15 диапазона, возбуждаемых в рабочей среде межэлектродного зазора, воздействует непосредственно на двойной электрический слой и, тем самым, изменяет поляризационную характеристику обрабатываемого мате2О риала, причем наиболее интенсивно на выступах и микровыступах обрабатываемой поверхности. Понижение электрического потенциала на этих участках приводит к интенсификации процесса эрозионнохимического растворения, повышая тем самым степень копирования электрода — инструмента и качество обрабатываемой поверхности.
Пример . Эрозионнохимическая гравиzp ровка на образцах из нержавеющей стали
776830
Формула изобретения
Составитель В. Шадрина
Редактор И. Квачадзе Техред А. Камыщникова Корректор Г, Мазнева
Заказ 2531(10 Изд. № 569 Тираж 1160 Подписное
НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий
113035, Москва, %-35, Раушская наб., д. 4!5
Типография, пр. Сапунова, 2 марки Х18Н9Т с площадью обработки 1 см проводилась в рабочих средах, представляющих собой:
Раствор родамина 6 6 в глицерине;
Чистый глицерин 5 импульсами напряжения с амплитудным значением 150 в при межэлектродном зазоре 0,01 мм. На образцах, обработанных в растворе родамина б G отмечена более высокая степень копирования рабочей поверх- 10 ности электрода-инструмента, чем на образцах, обработанных в чистом глицерине, кроме того отмечено снижение шероховатости на 0,5 — 1 класса. Таким образом, предлагаемый способ исключает необходимость 15 введения электромагнитных колебаний частот оптического диапазона извне, тем более, что это не всегда удается осуществить на практике при обработке фасонных поверхностей, и не требует специальной подготовки поверхности детали перед обработкой, что также сопряжено со значительными затратами.
Использование предлагаемого способа эрозионнохимической обработки токопроводящих материалов обеспечивает по сравнению с существующими повышение точности и качества обрабатываемой поверхности.
1. Способ эрозионнохимической обработки токопроводных материалов с подводом дополнительной энергии к обрабатываемой поверхности, отличающийся тем, что, с целью повышения точности обработки фасонных поверхностей, электромагнитное поле, генерируемое в межэлектр одном промежутке преобразуют в электромагнитные колебания частот оптического диапазона с длиной волны 0,2 — 1,3 мкм в рабочей жидкости с фотохромными свойствами.
2. Способ по п. 1, отличающийся тем, что генерирование электромагнитного поля в межэлектродном промежутке осуществляют электрическими разрядами или проникающим, например, рентгеновским излучением.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Ма 543480, кл. В 23Р 1/00, 1975.
