Реферат



Класс Ба, 23

% 77696

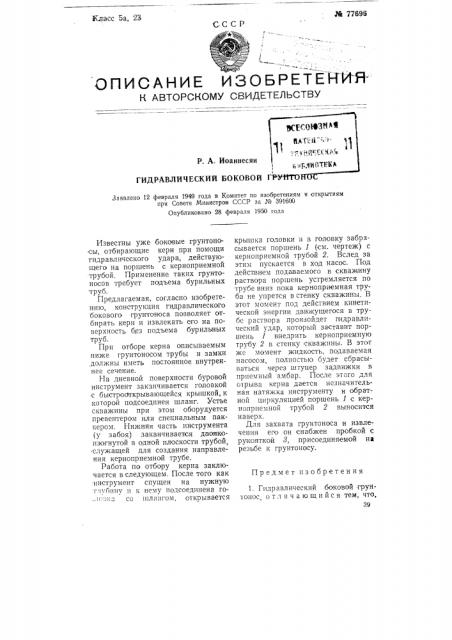

ОПИСА

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Р. А. Иоаннесян

ГИДРАВЛИЧЕСКИЙ БОКОВОЙ

Заявлено 12 февраля 1949 года в Комитет по изобретениям и открытиям при Совете Министров СССР за № 391600

Опубликовано 28 февраля 1950 года

Предмет изобретения

Известны уже боковые грунтоносы, отбирающие керн при помощи тидр авл ич еского удар а, действующего на поршень с керноприемной трубой, Применение таких грунтоносов требует подъема бурильных труб.

Предлагаемая, согласно изобретению, конструкция гидравлического бокового грунтоноса позволяет отбирать керн и извлекать его на поверхность без подъема бурилыных труб.

При отборе керна описываемым ниже грунтоносом трубы и замки должны иметь постоянное внутрен»ее сечение.

На дневной поверхности буровой инструмент заканчивается головкой с быстрооткрывающейся крышкой, к которой подсоединен шланг. Устье скважины при этом оборудуется превентером или специальным паккером, Нижняя часть инструмента (y забоя) заканчивается двая коизогнутой в одной плоскости трубой, служащей для создания направления керноприемной трубе.

Работа по отбору керна заключается в следующем. После того как инструмент спущен на нужную т|убши и к нему подсоединена го,. п:::!;ä со шл;ш гам, открывается крышка головки и в головку забрасывается поршень 1 (см. чертеж) с керноприемной трубой 2. Вслед за этим пускается в ход насос. Под действием подаваемого в скважину раствора поршень устремляется по трубе вниз пока керноприемная труба не упрется в стенку скважины. В этот момент под действием кинетической энергии движущегося в трубе раствора произойдет пидравлпческий удар, которьш заставит поршень 1 внедрить керноприемную трубу 2 в стенку скважины. В этот же момент жидкость, подаваемая насосом, полностью будет сбрасываться через штуцер задвижки в приемный амбар. После этого для отрыва керна дается незначительная натяжка инструменту и обратной циркуляцией поршень 1 с кернопрпемной трубой 2 выносится наверх.

Для захвата грунтоноса и извлечения его он снабжен пробкой с рукояткой 8, присоединяемой на резьбе к грунтоносу.

1. Гидравлический боковой грунтонос отличающийся тем, что, 39 № 77696 с целью спуска его и подъема отобранного керна на поверхность без подъема бурильных труб, он состоит из изогнутой на конце керноприемной трубы, снабженной поршнем с уплотнением, обеспечивающим проталкивание грунтоноса промывочной жидкостью как прямой, так и обратной промывкой через бурильные грубы.

2. Форма выполнения грунтоноса по и. 1, отличающаяся тем,. что для захвага грунтоноса известными устройствами он в верхней части снабжен пробкой с нарезкой к-. рукояткой.
