Сырьевая смесь для изготовления облицовочной плитки
Патент 777010
Авторы
Сырьевая смесь для изготовления облицовочной плитки
Иллюстрации
Реферат

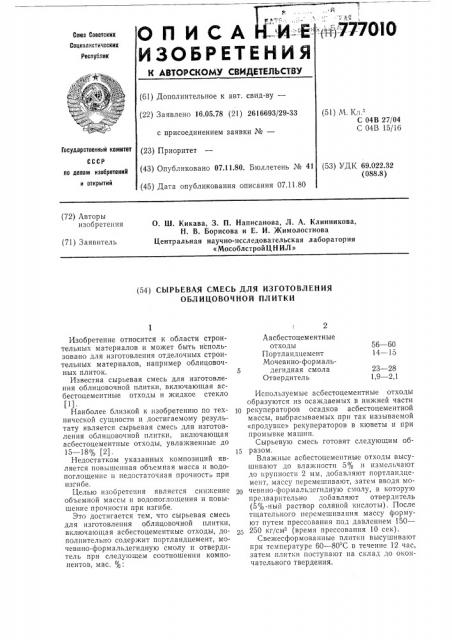

R Д (тт =) 777010
ОП ИСА Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 16.05.78 (21) 2616693/29-33 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 07.11.80. Бюллетень № 41 (45) Дата опубликования описания 07.11.80 (51) M. Кл,"
С 04В 27/04
С 04В 15/16
Государственный комитет (53) УДК 69.022.32 (088.8) ло делам изобретений и открытий (72) Авторы изобретения
О. Ш. Кикава, 3. П. Написанова, Л, А. Клинникова, Н. В. Борисова и E. И. Жимолостнова
Центральная научно-исследовательская лаборатория
«МособлстройЦН ИЛ» (71) Заявитель (54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ
ОБЛИЦОВОЧНОЙ ПЛИТКИ (2
Аасбестоцементные отходы
Портландцемент
Мочевино-формальдегидная смола
Отвердитель
56 — 60
14 — 15
23 — 28
1,9 — 2,1
Изобретение относится к области строительных материалов и может быть использовано для изготовления отделочных строительных материалов, например облицовочных плиток.
Известна сырьевая смесь для изготовления облицовочной плитки, включаютцая асбестоцементные отходы и жидкое стекло (1).
Наиболее близкой к изобретению по технической сущности и достигаемому результату является сырьевая смесь для изготовления облицовочной плитки, включающая асбестоцементные отходы, увлажненные до
15 — 18о/ (2).
Недостатком указанных композиций является повышенная объемная масса и водопоглощение и недостаточная прочность при изгибе.
Целью изобретения является снижение объемной массы и водопоглощения и повышение прочности при изгибе.
Это достигается тем, что сырьевая смесь для изготовления облицовочной плитки, включающая асбестоцементные отходы, дополнительно содержит портландцемент, мочевино-формальдегидную смолу и отвердитель при следующем соотношении компонентов, мас. /о.
Используемые асбестоцементные отходы образуются из осаждаемых в нижней части
)0 рекуператоров осадков асбестоцементной массы, выбрасываемых при так называемой
«продувке» рекуператоров в кюветы и при промывке машин, Сырьевую смесь готовят следующим об1 разом.
Влажные асбестоцемептные отходы высушивают до влажности 5% и измельчают до крупности 2 мм, добавляют портландцемент, массу перемешивают, затем вводя мочевино-формальдегидную смолу, в которую предварительно добавляют отвердитель (5%-ный раствор соляной кислоты). После тщательного перемешивания массу формуют путем прессования под давлением 150—
250 кг/см2 (время прессования 10 сек).
Свежесформованные плитки высушивают при температуре 60 — 80 С в течение 12 час, затем плитки поступают на склад до окончательного твердения.
777010
Формула изобретения
Асбестоцементные отходы
Портл андцемент
Мочевино-формальдегидная смола
14,5 14 15
58 60 28
25,5 24,1 54,0
Отвердител ь
2,0 1,0 2,1
Описываемая смесь
По прототипу
126 10""
Объемная масса, кг/мз
Предел прочности при изгибе, ПА
Водопоглощение, у, 1350
160 105
23 — 28
1,9 — 2,1
18,2
12 — 13
Составитель Е. Бикбулатова
Техред И. Пенчко
Редактор И. Квачадзе
Корректор О. Тюрина
Заказ 2424/8 Изд. Мз 562 Тираж 673 Подписное
НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Готовили три смеси компонентов, мас. :
I II ГП
После испытаний описываемого состава получены следующие результаты:
Описываемая сырьевая смесь обладает пониженной объемной массой и водопоглощением и повышенной прочностью при изгибе.
Сырьевая смесь для изготовления облицовочной плитки, включающая асбестоцементные отходы, отличающаяся тем, что, с целью снижения объемной массы ti водопоглощения, а также повышения прочности при изгибе, она дополнительно содержит портландцемент, мочевино-фор10 мальдегидную смолу и отвердитель при следующем соотношении компонентов, мас. о/о.
Асбестоцементные отходы 56 — 60
15 Портландцемент 14 — 15
Мочевино-формальдегидная смола
Отверди тель
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 483365, С 04В 19/04, 1973.
2. Авторское свидетельство СССР
25 № 549440, С 04В 15/16, 1975.
