Реферат



¹ 77713

СССР

Класс 42с, 11оз

42с, 11вз

42с, 5аз

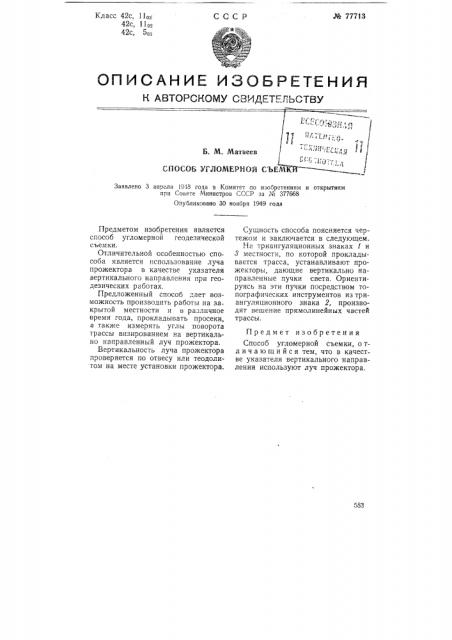

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Б. М. Матвеев

11

Г(;! : - "1

СПОСОБ УГЛОМЕРНОЙ СЪЕМ

Заявлено 3 апреля 1948 года в Комитет по изобретениям и открытиям при Совете Министров СССР за М 377668

Опубликовано 39 ноября 1949 года

583

Предметом изобретения является способ угломерной геодезической съемки.

Отличительной особенностью способа является использование луча прожектора в качестве указателя вертикального направления при геодезических работах.

Предложенный способ дает возможность производить работы на закрытой местности и в различное время года, прокладывать просеки, а также измерять углы поворота трассы визированием на вертикально направленный луч прожектора.

Вертикальность луча прожектора проверяется по отвесу или теодолитом на месте установки прожектора.

Сущность способа поясняется чертежом и заключается в следующем.

Иа триангуляционных знаках 1 и

8 местности, по которой прокладывается трасса, устанавливают прожекторы, дающие вертикально направленные пучки света. Ориентируясь на эти пучки посредством топографических инструментов из триангуляционного знака 2, производят вешение прямолинейных частей трассы.

Предмет изобретения

Спосоо угломерной съемки, о тличающийся тем, что в качестве указателя вертикального направления используют луч прожектора.
