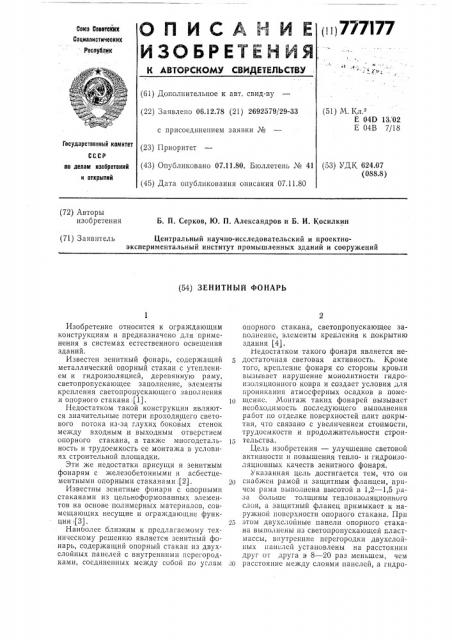

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

I (*1

j y (61) Дополнительное к авт. свид-ву (22) Заявлено 06.12.78 (21) 2692579/29-33 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.11.80. Бюллетень № 41 (45) Дата опубликования описания 07.11.80 (51) M. Кл, E 04D 13, 02.

Е 04В 7/18

Государственный комитет

СС,СР (53) УДК 624.07 (088.8) по делам изобретений и открытий (72) Авторы изобретения

Б. П. Серков, Ю. П. Александров и Б. И. Косилкин (71) Заявитель

Центральный научно-исследовательский и проектноэкспериментальный институт промышленных зданий и сооружений (54) ЗЕНИТНЫЙ ФОНАРЬ

Изобретение относится к ограждающим конструкциям и предназначено для применения в системах естественного освещения зданий.

Известен зенитный фонарь, содержащий металлический опорный стакан с утеплением и гидроизоляцией, деревянную раму, светопропускающее заполнение, элементы крспления светопропускающего заполнения и опорного стакана,(1).

Недостатком такой конструкции являются значительные потери проходящего светового потока из-за глухих боковых стенок между входным и выходным отверстием опорного стакана, а также многодетальность и трудоемкость ее монтажа в условиях строительной площадки.

Эти же недостатки присущи и зенитным фонарям с железобетонными и асбестцементными опорными стаканами,(2).

Известны зенитные фонари с опорными стаканами из цельноформованных элементов на основе полимерных материалов, совмсщающих несущие и ограждающие функции:(3).

Наиболее близким к предлагаемому техническому решению является зенитный фонарь, содержащий опорный стакан из двухслойных панелей с внутренними перегородками, сосдиненных между собой по углам опорного стакана, светопропускающее заполнение, элементы крепления к покрытию здания (4).

Недостатком такого фонаря является недостаточная световая активность. Кроме того, крепление фонаря со стороны кровли вызывает нарушение монолитности гидроизоляционного ковра и создает условия для проникания атмосферных осадков в помещснис. Монтаж таких фонарей вызывает необходимость последующего выполнения работ по отделке поверхностей плит покрытия, что связано с увеличением стоимости, трудоемкости и продолжительности строи15 тельства.

Цель изобретения — улучшение световой активности и повышения тепло- и гидроизоляционных качеств зенитного фонаря.

У казанная цель достигается тем, что он снабжсн рамой и защитным фланцем, причем рама выполнена высотой в 1,2 — 1,5 раза больше толщины теплоизоляционного слоя, а защитный фланец примыкает к наружной поверхности опорного стакана. Прп

2> этом двухслойные панели опорного стакана выполнены из светопропускающей пластмассы, внутренние перегородки двухслойных панелей установлены на расстоянии друг от друга в 8 — 20 раз меньшем, чем

30 расстояние между слоями панелей, а гидро777177

20 изоляционный слой покрытия заведен под защитный фланец опорного стакана.

Такое выполнение предлагаемого зенитного фонаря позволяет увеличить общий коэффициент светопропускания проема на

10 — 20, устранить появление конденсата на внутренних поверхностях, повысить его надежность.

На фиг. 1 изображен предлагаемый зенитный фонарь, вид в плане; на фиг. 2— разрез А — А на фиг. 1; на фиг. 3 — то же, вариант выполнения фонаря со светопропускающим заполнением в виде плоской панели.

Зенитный фонарь включает в себя светопропускающее заполнение 1, опорный стакан

2 из двухслойных панелей 3, соединенных между собой по углам стакана, и раму 4 из малотеплопроводного материала, например дерева, полимерных композиций и т. п., установленную по периметру светового проема в покрытии 5 с гидро- и теплоизоляционными слоями. Панели опорного стакана имеют наружные слои 6, параллельные перегородки 7, образующие замкнутые щелевидные полости и в опорной части снабжены крепежным 8 и защитным 9 фланцами, а в верхней части имеют плоскости примыкания 10 к светопропускающему заполнению. Стыки между опорным стаканом, светопропускающим заполнением и рамой с заведенным на нее гидроизоляционным слоем покрытия уплотняются эластичными прокладками 11 и заделываются герметиком 12. Крепление стакана к раме осуществляется винтами (шурупами) 13, а светопропускающего заполнения к опорному стакану — кляммером 14, Покрытие включает в себя гидроизоляционный 15 и теплоизоляционный 16 слои.

Нижний предел высоты рамы выбирается из условия необходимого отвода осадков от зенитного фонаря, а верхний — сохранения максимальной световой его активности.

Толщина перегородок и расстояние между ними в двухслойных панелях обусловлены обеспечением необходимых тепло- и светотехнических качеств зенитного фонаря.

Зенитный фонарь монтируется следующим образом. По периметру проема в покрытии устанавливают и крепят раму. После наклейки на наклонные плоскости рамы гидроизоляционного ковра покрытия устанавливают и закрепляют опорный стакан 2.

Стыки между фланцами опорного стакана, рамой и плитой покрытия уплотняют эластичными прокладками 11 и заделывают герметиком 12. Устанавливают светопропускающее заполнение 1 и крепят его к опорному стакану.

Применение опорного стакана из све опропускающего полимерного материала, например поливинилхлорида, сополимеров сти25

ЗО

60 рола и т. п., выполненного из двухслойных панелей с внутренними перегородками, образующими замкнутые щелевидные полости, дает возможность увеличить общий коэффициент светопропускания проема в покрытии на 10 — 20, устранить появление конденсата на внутренних поверхностях, повысить надежность зенитного фонаря в условиях эксплуатации. Внедрение зенитных фонарей в промышленное строительство позволит сократить стоимость устройства систем верхнего естественного освещения здания на 15%, уменьшить трудоемкость монтажа покрытий со светопрозрачными конструкциями на 20%, снизить расход стали на изготовление зенитных фонарей на

96%

Формула изобретения

1. Зенитный фонарь, включающий в себя свето пропускающее заполнение, пластмассовый опорный стакан с крепежным фланцем, выполненный из двухслойных панелей с внутренними перегородками, элементы крепления к покрытию, гидро- и теплоизоляционные слои, отличающийся тем, что, с целью увеличения световой активности и повышения гидро- и теплоизоляционных качеств, он снабжен рамой и защитным фланцем, причем рама выполнена высотой в 1,2 — 1,5 раза больше толщины теплоизоляционного слоя, а защитный фланец примыкает к наружной поверхности опорного стакана.

2. Зенитный фонарь по п. 1, о тл и ч а ющи и с я тем, что двухслойные панели выполнены из светопропускающей пластмассы.

3. Зенитный фонарь по п. 1, о т л и ч а юшийся тем, что внутренние перегородки двухслойных панелей установлены на расстоянии друг от друга в 8 — 20 раз меньшем, чем расстояние между слоями панели.

4. Зенитный фонарь по п. 1, о т л и ч аю шийся тем, что гидроизоляционный слой покрытия заведен под защитный фланец опорного стакана.

Источники информации, принятые во внимание при экспертизе

1. Зенитные фонари с применением куполов (1400)(1600 мм) из органического стекла, Вып. 1. Сер. 1.464 — 1. «Зенитные фонари для естественного освещения промышленных зданий».

2. Светопрозрачные отражающие конструкции промышленных зданий. Под ред.

В. А. Дроздова. М., Стройиздат, 1967, с. 110 — 111 (ЦНИИПромзданий) .

3. Klaus Esser Кб. «Details... Details»

Bauprectishe Hinneisse zu Esser Produkten», 1974, с. 30 — 37.

4. Патент ФРГ _#_o 1202464, кл. 37С 13/02, 1966.

777177

Фиг 7

А-и

5 фиг 2 фиг т
