Инструмент для раскроя асбоцементного изделия

Инструмент для раскроя асбоцементного изделия

Иллюстрации

Показать все

Реферат



3ATN е т Уе я gAg

l !78

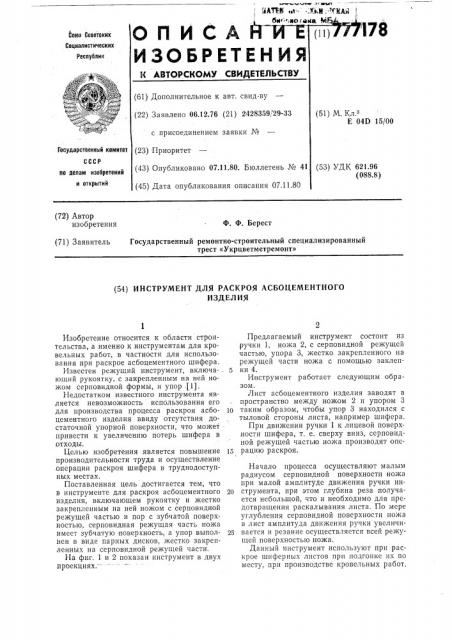

ОП ИСА

ИЗО БРЕТ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИД (61) Дополнительное к авт. сви (22) Заявлено 06.12.76 (21) 24

4D 15/00 с присоединением заявки (43) Опубликовано 07.11.80. Б (45) Дата опубликования опис

1.96

88.8) по делам изобретений и открытий (72) Автор изобретения

Ф. Ф. Берест (71) Заявитель

Государственный ремонтно-строительный специализированный трест «Укрцветметремонт» (54) ИНСТРУМЕНТ ДЛЯ РАСКРОЯ АСБОЦЕМЕНТНОГО

ИЗДЕЛИЯ

ГасУдаРственный комитет (23) Приоритет

Изобретение относится к области строительства, а именно к инструментам для кровельных работ, в частности для использования при раскрое асбоцементного шифера.

Известен режущий инструмент, включающий рукоятку, с закрепленным на ней ножом серповидной формы, и упор .(1).

Недостатком известного инструмента является невозможность использования его для производства процесса раскроя асбоцементного изделия ввиду отсутствия достаточной упорной поверхности, что может привести к увеличению потерь шифера в отходы.

Целью изобретения является повышение производительности труда и осуществление операции раскроя шифера в труднодоступных местах.

Поставленная цель достигается тем, что в инструменте для раскроя асбоцементного изделия, включающем рукоятку и жестко закрепленным на ней ножом с серповидной режущей частью и пор с зубчатой поверхностью, серповидная режущая часть ножа имеет зубчатую -поверхность, а упор выполнен в виде парных дисков, жестко закрепленных на серповидной режущей части, На фиг. 1 и 2 показан инструмент в двух проекциях.

Предлагаемый инструмент состоит из ручки 1, ножа 2, с серповидной режущей частью, упора 3, жестко закрепленного на режущей части ножа .с помощью заклеп5 ки 4.

Инструмент работает следующим образом.

Лист асбоцементного изделия заводят в пространство между ножом 2 и упором 3

1о таким образом, чтобы упор 3 находился с тыловой стороны листа, например шифера.

При движении ручки 1 к лицевой поверхности шифера, т. е. сверху вниз, серповидной режущей частью ножа производят опс15 рацию раскроя.

Начало процесса осуществляют малым радиусом серповидной поверхности ножа при малой амплитуде движения ручки ин20 струмента, при этом глубина реза получается небольшой, что и необходимо для предотвращения раскалывания листа. По мере углубления серповидной поверхности ножа в лист амплитуда движения ручки увеличи2я вается и резание осуществляется всей режущей поверхностью ножа.

Данный инструмент используют прп раскрое шиферных листов при подгонке их по месту, при производстве кровельных работ, 3

Выполнение инструмента предложенной конструкции не требует разводки режущей и упорной части, а выполнение упора в виде парных дисков обеспечивает достаточную опорную поверхность, что уменьшает продавливание шифера при процессе раскроя.

Таким образом повышается производительность труда за счет качества раскроя и снижения потерь шифера, а также обеспечивается компактность и удобство в работе.

Формула изобретения

Инструмент для раскроя асбоцементного изделия, включающий рукоятку с жестко

777178 закрепленным на ней ножом с серповидной режущей частью и упор с зубчатой поверхностью, о тл и ч а ю шийся тем, что, с целью повышения производительности

5 труда и осуществления операции раскроя в труднодоступных местах, серповидная режущая часть ножа имеет зубчатую поверхность, а упор выполнен из парных дисков, жестко закрепленных на серповидной режу10 щей части.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 2802259, кл. ЗΠ— 16, 1957.
