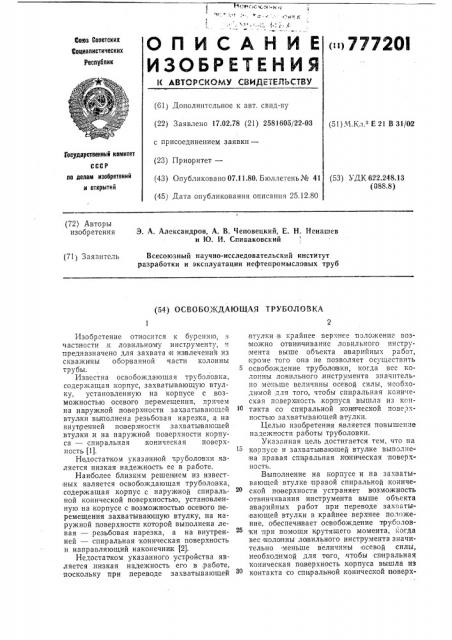

О П И С А Н И Е < >77720I

ИЗОБРЕТЕНИЯ

И АВТСРСНОМУ СВИДЕТЕ,ПЬС7ВУ т;оиз Советских

Социалистических

Реслублик (61) Дополнительное к авт. свид-ву (22) Заявлено 17.02.78 (21) 2581605/22-03 (51}М.Кл.з Е 21 В 31/02 с присоединением заявки—

1осудауственный комитет сссР ло делам изооретеннй и открытий (23) Приоритет—

{43) Опубликовано 07.11.80. Бюллетень № 41 (53) УДК 622.248.13 (088.8) (45) Дата опубликования описания 25.12.80 (72) Авторы изобретения

Э. А. Александров, А. В. Чеповецкий, Е. Н, Иенашев и Ю. И, Спиваковский

Всесоюзный научно-исследовательский институт разработки и эксплуатации нефтепромысловых труб (71) Заявитель (54) ОСВОБОЖДАЮЩАЯ TPyEOJlloBKA

Изобретение относится к бурению, я частности к ловильному инструменту, и предназначено для захвата и извлечения из скважины оборванной части колонны трубы.

Известна освобождающая труболовка, содержащая корпус, захватывающую втулку, установленную на корпусе с возможностью осевого перемещения, причем на наружной поверхности захватывающей втулки выполнена резьбовая нарезка, а на внутренней поверхности захватывающей втулки,и на наружной поверхности корпуса — спиральная .коническая поверхность (1).

Недостатком указанной труболовки является низкая надежность ее в работе.

Наиболее близким решен ием из известiHbIx является освобождающая труболовка, содержащая .корпус с наружной спиральной конической поверхностью, установленную на корпусе с возможностью осевого перемещения захватывающую втулку, на наружной поверхности которой выполнена левая — резьбовая нарезка, а на внутренней — спиральная коническая поверхность и направляющий наконечник (2), Недостатком указанного устройства является, низкая надежность его в работе, поскольку при .переводе захватывающей,втулки в крайнее верхнее положение возможно отвинчивание ловильного инстру,мента выше объекта аварийных работ, кроме того QHB не позволяет осуществить

5 освобождение труболавки, когда вес колонны ловильного,инструмента значительно меньше величины осевой силы, необходимой для того, чтобы спиральная коническая поверхность:кор пуса вышла из контакта со спиральной канонической поверхностью захватывающей:втулки.

Целью изобретения является повышение надежности работы труболовки.

Указанная цель достигается тем, что на корпусе и захватывающей втулке выполнена* правая спиральная коническая поверхность.

Выполнение на корпусе и на захватывающей втулке правой спиральной конической поверхности устраняет возможность отв инчивания инструмента выше объекта аварийных работ при переводе захватывающей втулки в крайнее верхнее положение, обеспечивает освобождение труболовки при помощи крутящего момента, когда вес коло1нны ловильного инструмента значительно меньше величины осевои силы, необходимой для того, чтобы спиральная коническая поверхность .корпуса вышла из контакта со спиральной конической поверх777201

IHocTblo захватывающей, втулки, что повь1шает надежность в работе труболовки.

На фиг. 1 изобра1жен разрез внутренней освобождающейся труболовки; на фиг. 2— сечение по А — А фиг. 1; на фиг. 3 — сечение по Б — Б фиг. 1; на фиг. 4 — разрез на1ружной освобождающейся труболовки; на фиг. 5 — сечение по  — В фиг. 4; на фиг.

6 — сечение по à — Г фиг, 4.

Переводнпк имеет три резьбы: одну на;ру>кную для присоединения центрирующего пр испособления и две внутренние для присоединения корпуса 2 к колонне бурильных труб. В корпусе имеется отверстие дл» циркуляции промывочнои жидко-ти. Ня корпусе подви>кно установлена захватывающая втулка 8. На наружной IIOBppхности захватывающей втулки имеется левая нарезка 4, выполненная например, в Вид. трехзаходной резьбы, и служащая для увеличения сцепления с внутренней поверхнсстью а варийной трубы и освобо>кдения труболовки.

На наружной поверхности корпуса 2 на контактиоуюшей с ней внутренней поверхности захвать1вающей втулки 8 выг1олнеll:я правая спиральная коническая поверхпост1

5. Захватывающая втулка 3 имеет Од..1н сквозной разрез б и неполные продольные

;разрезы 7, Для устране-IHEI вращения захватываюшеи,втулки, когда она находится в ,крайнем, вернем положении, в верхней част>и корпуса 2 над захватывающей вту.кой выполнен поводковый палец, например, на кольце 8, которое крепится на ко.>пусс 2 посредством винтов 9. На захватывающей втулке 8 в верхней части имеется соответствующий выступ. Высота поводковсгG пальцa на кольце 8 п выступа н.", захватывающей втулке 3 должна быть l!0 менее шага спиральной конической опорной поверхности.

В нижней части корпуса 2 имеется резьба для присоединения спорной шайбы 10 и резьба для присоединения направляющего наконечника 11. Между опорной шайбой И и направляющим наконечником 11 для создания герметичности между внутренней поверхностью аварийной трубы и наружной поверхностью труболовка устанавливается уплотнение 12, например, манжетное, которое позволяет производить интенсивную промывку.

Подготовленная к работе труболовк:l присоединяется,к колонче ловильного инструмента и опускается в скважину. Не доходя до «головы» аварийной колони ы

1,5 — 2 м, начинают медленно опускать труболов1<у с одновременным .вра1цснис;I впразо. Направляющий наконсчник 11 сов1мгщает оcb труболовки с осью колонны аварийных труб. Труболов <а .проходит «гoловку» аварийной колонны и вводится в зону педеформированно11 части трубы. При дви>ке>1ии труоэловки в и з и одновремен5

Зо

65 ном вращении ее вправо захватывающа втулка 8от т,рения о стенки трубы поднимается вверх по правой спиральной конической поверхности до контакта поводкс вогл выступа .на захватывающей втулке 8 с поводковым пальцем на корпусе 2. Захватывающая вгулка 8, не имея возможности .по.ворачиваться относительно корпуса, занимает крайнее .верхнее положение. Затем производят натяжку инструмента Корпус при этом перемещается вверх. Захватываю1цая втулка вследствие плотного контакта со стенкой трубы под действием сил трения и своего веса заклинивается между стенкой трубы и спиральной конической пове1>хнссть10 корпуса 2. В результате осу1цествляется надеж IblH захват аварийной колонны.

При необходимости освободить труболовку от захваченных труб сначала разl pv>Iкност1 соскользнуть по спиральнои конической поВерх 10cTII, зяхВятыВяюlцая Втул1<я 8 Выходит из зацепления с трубой. При дальнейшем подъеме ловильного инструмента труболовка выводится из ко нтакта с ааарийной колонной. В результате производится освобождение труболовки «стяг11ванием».

Если по каким-либо причинам инструмент влево вращать нельзя, то oсвобождение тру боловки от захваченной колонны осуществляют следующим способом. Разгру>1

ЛЯBOii резьбовой нарезке 4.

Продолжая вращать и поднимать лоBHльный инструмент, освобождают труболовки от ава рийной колонны «свинчиванием>>.

Если неооходи. Во освободить тру00.ëOBI

3, следует приложить к разгружен ному ловильному инструменту крутящий момент вправо. Осевая сила, создаваемая крутящим моментом посредст.вом правой спиральной конической поверхности и левой резьоовой нарезки 4 на захватывающей втулке 3, позволит отвести спиральную коническую поверхность корпуса 2 от спираль Но!f конической поверхности захватывающей втулки. После того, как ловильный инструмент пойдет вниз, можно освобождать труболовки 1(2K «свинчива нием», так и

«СТЯГИВ2НЯЕМ».

Возможен другой вариант |выполнения тр "боловки.

Наружная освобождающаяся труболовка (см. фиг. 4) включает в себя следующие элсменты. переводчи! ") дли!!итель 1, I.оторый имеет две резьбы — наружнуlo и,внутреннюю — для присоединения корпуса 2 |к колонне ловильного инспрумента. В корпусе подви кно установлена захватывающая втулка 3. На внутренней поверхности захватывающей втулки имеется левая нарезка 4, выполненная, напрямер, в виде двенадцатизаходнои резьбы, служащая для увеличения сцепления с наружной поверхностью аварий ной трубы и для освобо кдения труболовки.

На внутренней поверхности,корпуса на контактирую!цей с ней наружной поверхности захватывающей втулки выполнена правая спиральная коническая поверхность 5. Захватывающая втулка 3 имеет один сквозной разрез б и неполныг продольные разрезы 7, что уменьшает ес жесткость.

Для устранения вращения 32хзатываю шей втулки 3, когда она находится в крайнем,верхнем положении, в верхней части

|кор|пуса 2 над захватывающей втулкой 3 выполнен паводковый палец, например, на ,кольце 8, которь|и размещен |в соответству!Още»! пазу корпуса. На захватывающей втулке в верхней части имеется выступ.

Высота поводкового пальца на коль! е 8. выступающего из паза корпуса и высту|па на захватывающей втулке 3 должна быть не менее шага спиральной конической поверхности.

В .нижней части "îðïóñà 2 под захватывающей втулкой 3 неподвижно установлен фрезер 13 для обраоотки деформированной трубы. Фрезер закреплен в корпусе 2 от вращения, например, посредством высту|па

14, который входит в соотвстствующ||й паз корпуса 2.

Во фрезерс 13 для создания герметичности между наружной повер .;ностыо ава:рийной трубы и внут|ренней поверхностью труооловки устанавливается уплотне:-|пе 15. например манжетное, .которое позволяе! производить интенсивную промывку, устина|вливать нефтяные и кислотные ваннь!.

10 !

В:нижней части корпуса 2 имеется резьба для |присоединения направляющей во. ,рон.ки 1б.

Для создания герметичности в соединении фрезера 13 с корпусом 2, например между фрезером и направляющей воронкой

16 устанавливается уплотнительное коль. цс: 17.

Подготсв.!Снная к .раооте тоуОО.,ОН!02 присоединяется к колонне ловильного и||HP доходя до «головы» аварийной колоннь|

1,5 2 21, начинают медленно опускать труooëoâêó с одновременным вращением вправо. Направляющая воронка совмсшагт ось труооловки с осью козОHlll! аварий|-:ых труб. Труболовка IlpoxolHT «го70ву» аварийной колонны и вводится в зону недеформирозанной части труоы. При этом для облегчения захода аварийной труоы внутри труболовки наружная поверхность трусы обраоатывается фрезером.

Прп движении труболовки вниз и одно,временном вращении ее вправо захватыва|ошая втулка 3 от трения о стенки трубы

|поднимается вверх по правой спиральной

K0HI4÷åclInA поверхности до контакта поводкового выступа на захватывающей втулке с поводковым пальцем на корпусе

2. Захватывающая втулка, не имея возможности поворачиваться от:|оситсльно корпуса, занимает крайнее верхнее положение. Затем производят натяжку инструмента. Корпус при этом перемешается вверх Захватывающая втулка вследствие плотного контакта со стенкой трубы по,", действием спл трения закл11нивастся между стенкой трубы и спиралькой конической .поверхность|о корпуса. В результате осуществляется надежный захват аварийной колонны.

При необходимости освободить труб . ловку от захваченных тру0 сначала разгр1жают инструмент, чтобы спиральная коническая поверхность корпуса 2 .вышла пз контакта со спиральной конической поверхностью захватывающей втулки 3. Затс

|пцо:,|зводят 1 в 3 оборота ловильного пт1I струмс-! T2 в".Cço, тем самым псрсзодяг захватызаюп ую втулку в крайнее ни:кпсс полон .С11иг дО упор2 своим !|Нжним торцом во с!резец 13. Hp имея |возможности соскользнуть по спиральной коничгск оп повер. ности, захватывающая втулка выходит из зацепления с трубой. Пр|| дальн!сйше» подъеме лов||льного инструмента труболо":ка выводится из контакта с аварийной ко лс иной. В результате производится осво. бо к ление тру б слов к и «стя гив а н нем».

Если по каким-либо причинам ||Истру мечт влево вран1ать нельзя, То Осзооожденпе трубсловки ст захвач HHO колон .ы осуществляют следующим способом. Разгоужают 1!нструмент, чтобы спиральная

1 ./ корп с2 2

777241 из кс|нтакта со спиральной кочической поверхностью зяхВятъ|Вяющей зтулки 8. 33тем, вращая ловильный инструмечт Вправо, медленно поднимают труболовку. При этом захватывающая втулка перевод!!вся

3 Вер."i .:cc псложсн не д0 (О:|та к! а псзо" ч

Вэ: О I .льна Н3 корп1 се с .ыcT" пО! ня захваты|вающей,втулке. Захватываюша:!

Втулка, нс;|мея возможности поворачиваться 01носите ibHQ корпуса. вра!1!Яясь с 1О труболовкой, начинает .вывинчиваться пс лево|!,. 03boo!BQI! нР резке т. Продолжая вра:цать:I поднимать ло:",11híbII.I !уст ме:-Iт, Освобо>кда|ОТ, т;)гболОВк,; OT 3PHðí|.

1. С ) КО !On!ibi «СВИ1!Ч|!ЗЯН|!ЕХ!». 15

Есл:! необходимо освободить труболовку когда Вес колонны ловильного инструмента значительно ме:-|ни|с:-.елп:i;rnb! осевой силы, необхот|!мой для того, чтобы спиральная коническая поверхность корт|у- 20 са 2 Вышла из контах-.а со си||ральной коIiII÷åcH0H поверхностью захватывающей

Втулки 8, то следует приложить к разгруженному ловильному инструменту крутящий момент вправо. Осевач сила, созда- 25 вяемая крутящим моментом посредством правой спиральной коническсй повер..ности

lI ле|вой резьбовой нарезки 4 на захва тыва|ошей Втулке 3,:iсзволит отвести спи ряль:ную коническую по|верхность корпуса 2 0Т спи|ральной конической поверхности захватывающей Втулки 8. После того, когда 10Вильный HHcTpóìåíò пойдет вниз, î: 30 бож |ают труболозку как««свинчива1!1!ем», та.к I «стягиванием».

Формула изобретения

Освобождающая труболовка содержащая корпус с наружной спиральной ко-iHческой поверхностью, установленную на кор|пусе с возможностью осевого перемещения захваты ва!Ощу!о втулку на наружной поверхности которой выполнена левая ре:н.бовая нарезка, а на внутренней — спиральная коническая поверхность, и направляющий наконечник, отл и ч а ю шийся тем, |то, с целью повышения надежности в .работе т|руболовки, на корпусе и захватываю цей втулке |выполнена правая спи ральная коническая поверхность.

Р1сточники информации, принятые во

Внимание при экспертизе:

1. Патент США № 2518430, кл. 294-86.

22, Опублик. 1950.

2. Патент США № 2689763, кл 294-86, 17, опублик. 1954.

777201

4 .. о

/%

Г7

Фиг.!

Pgp, г

Составитель В. Борискииа

Техред В. Серикова

Корректор С. Файн

Редактор П. Горькова

Заказ 1465/1481 Изд. № 542 Тираж 626 Подписное

НПО «Поиск> Государственного комитета СССР по делам изобретений и открь;ч ий

113035, Москва, K-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент>
