Реферат

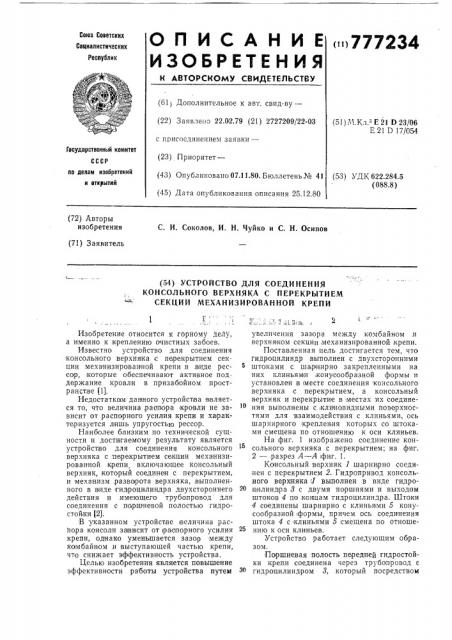

Союз Советских

Социалистических

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (1)777234

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 22.02.79 (21) 2727209/22-03 (51) М.Кл.з Е21 D 23 06

Е 21 D 17/054 с присоединением заявки—

Государственный комитет (23) Приоритет— (43) Опубликовано 07.11.80. Бюллетень 1чо 41 (45) Дата опубликования описания 25.12.80 по делам изобретении и открытий (53) УДК 622.284.5 (088.8) (72) Авторы изобретения

С. И. Соколов, И. Н. Чуйко и С. H. Осипов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ

КОНСОЛЬНОГО ВЕРХНЯКА С ПЕРЕКРЪ|ТИЕМ

СЕКЦИИ МЕХАНИЗИРОВАННОЙ КРЕПИ

Изобретение относится к,горному делу, а именно к креплению очистных забоев.

Известно устройство для соединения консольного верхня|ка с перекрытием секции механизированной крепи в аиде peccoip, которые обеспечивают активное поддержание кровли в призабойном пространстве {1).

Недостатком дан ного устройства я вляется то, что величина,раопора кровли не зависит от распорного усилия крепи и характеризуется л ишь упругостью рессор.

Наиболее близким по технической сущности и достигаемому результату является устройство для соединения консольного верхняка с перекрытием секции меха низированной скрепи включающее консольный верхняк, который соединен с перекрытием, и механизм, разворота верхняка, .выполненного в аиде гидроцилиндра двухстороннего действия и,имеющего трубопровод для соединения с поршневой полостью гидростойки (2).

В указанном устройстве величина распора консоли за висит от раопорного усилил крепи, однако уменьшается зазор между комбайном .и выступающей частью .крепи, что снижает эффективность устройства, Целью изобретения является повышение эффективности работы устройства путем увеличения зазора между комбайном и верхняком секции механизированной крепи.

Поставленная цель достигается тем, что гидроцилиндр выполнен с двухсторонними штоками с шарнирно закрепленными на них клиньями, конусообразной формы и установлен в месте соединения консольного .верхняка с перекрытием, а консольный верхняк и перекрытие в местах их соединения выполнены с клиновидными поверхностями для взаимодействия с клиньями, ось шарнирного крепления которых со штоками смещена по отношению к оси клиньев.

На фиг. 1 изображено соединение консольного верхняка с перекрытием; на фиг.

2 — разрез А — А |фиг. 1.

Консольный верхняк 1 шарнирно соединен с перекрытием 2. Гидропривод консольного верхняка, 1 выполнен в виде гидро2О ц илинд ра 3 с двумя поршнями и выходом штоков 4 по концам тидроцилиндра. Штоки

4 соединены шарнирно с клиньями 5 конусообразной формы, причем ось соединения штока 4 с клиньями б смещена по отношению к оси кли|ньев.

Устройство работает следующим образом.

Поршневая полость передней гидростойки крепи соединена через трубопровод с гидр оцилиндром 3, который посредством

777234

Формула изобретения

Составитель H. Теклев

Техред В. Серякова Корректор И, Осиновская

Редактор Л. Курасова

Заказ 1465/1481 Изд. № 542 Тираж 626 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» штоков 4 с клиньями 5 воздействует на клиновидные поверхности консольного верхняка 1 и перекрытия 2, приводя к развороту консольный верхняк 1 вокруг наружной поверхности гидроциличдра 3.

Момент поворота консольного верхнякз

1 по отношению к перекрытию 2 от усилия клиньев 5 происходит за счет смегцения осей штоков 4 относительно оси клиньев 5.

Устройство для соединения консольногс вержняка с перекрытием секции механизированной крепи, включаю цее консольный верхняк, который соединен с перекрытием, и механизм разворота,верхняка, выполненного в виде гидроцилиндра двустороннего действия и имеющего трубопровод для соединения с поршневой полостью гидростойки, отл ич а ющееся тем, что, с целью повышения эффективности работы устрой ства путем увеличения зазора между комбайном и верхняком секции механизиро.ваннои крепи, гидроцилиндр выполнен с двухсторонними штоками с шарнирно за5 крепленными на них клиньями конусообразной формы и установлен в месте соединения консольного верхняка с перекрытием а консольный верхняк и перекрытие в местах их соединения выполнены с клиноi0 видными поверхностями для взаимодействия с клиньями, ось шарнирного креп. пения которых со штоками смещена по отношению к оси клиньев.

15 Источники информации, принятые во внимание при экспертизе:

1. Братченко Б. Ф. Оборудование для механизации очистных работ в угольных шахтах. М., «Недра», 1972, с. 83 — 85.

2. Патент Англии . А 85б720, кл. 10 (2)

Е опублик. 19б0 (прототип).
