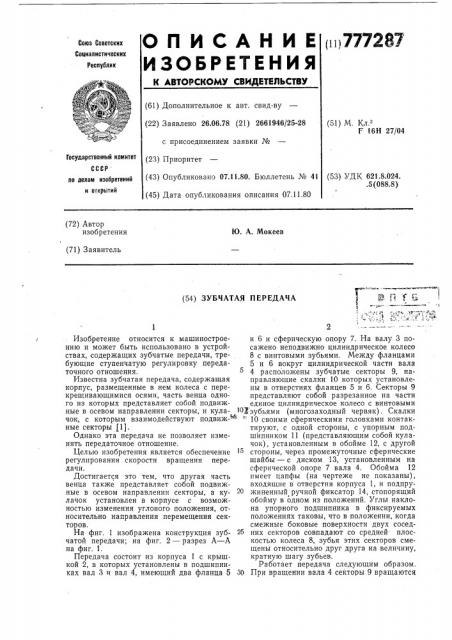

(i ц 777287
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Сониалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 26.06.78 (21) 2661946/25-28 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.11.80. Бюллетень № 4! (45) Дата опубликования описания 07.11.80 (51) М. Кл.
F 16Н 27/04
Государственный комитет (53) УДК 621.8.024..5 (088.8) ло делам изобретений и открытий (72) Автор изобретения
Ю. А. Мокеев (71) Заявитель (54) ЗУБЧАТАЯ П ЕР ЕДАЧА
Изобретение относится к машинострое- и 6 и сферическую опору 7. На валу 3 понию и может быть использовано в устрой- сажено неподвижно цилиндрическое колесо ствах, содержащих зубчатые передачи, тре- 8 с винтовыми зубьями. Между фланцами бующие ступенчатую регулировку переда- 5 и 6 вокруг цилиндрической части вала точного отношения. 4 расположены зубчатые секторы 9, наИзвестна зубчатая передача, содержащая правляющие скалки 10 которых установлекорпус, размещенные в нем колеса с пере- ны в отверстиях фланцев 5 и 6. Секторы 9 крещивающимися осями, часть венца одно- представляют собой разрезанное на части го из которых представляет собой подвиж- единое цилиндрическое колесо с винтовыми ные в осевом направлении секторы, и кула- 102 зубьями (многозаходный червяк). Скалки чок, с которым взаимодействуют подвиж-" - 10 своими сферическими головками контакные секторы (1), тируют, с одной стороны, с упорным подОднако эта передача не позволяет изме- шипником 11 (представляющим собой куланять передаточное отношение. чок), установленным в обойме 12, с другой
Целью изобретения является обеспечение 15 стороны, через промежуточные сферические регулирования скорости вращения пере- шайбы — с диском 13, установленным на дачи. сферической опоре 7 вала 4. Обойма 12
Достигается это тем, что другая часть имеет цапфы (на чертеже не показаны), венца также представляет собой подвиж- входящие в отверстия корпуса 1, и подпруные в осевом направлении секторы, а ку- >0 жиненный ручной фиксатор 14, стопорящий лачок установлен в корпусе с возмож- обойму в одном из положений. Углы наклоностью изменения углового положения, от- на упорного подшипника в фиксируемых носительно направления перемещения сек- положениях таковы, что в положении, когда торов. смежные боковые поверхности двух соседНа фиг. 1 изображена конструкция зуб- 25 них секторов совпадают со средней плосчатой передачи; на фиг. 2 — разрез А — А костью колеса 8, зубья этих секторов смена фиг. 1. щепы относительно друг друга на величину, Передача состоит из корпуса 1 с крыш- кратную шагу зубьев. кой 2, в которых установлены в подшипни- Работает передача следующим образом. ках вал 3 и вал 4, имеющий два фланца 5 30 При вращении вала 4 секторы 9 вращаются
777287 где Z—
k— число зубьев колеса 8; число заходов (зубьев) секторно- 85 го колеса; количество секторов 9; величина смещения сектор он 9, выраженная в шагах зубьев.
180 40
В„ » sin tgn
h=
h— где D," — диаметральное расстояние между осями скалок 10; 45 т — торцовый модуль колеса 8; а — переменный угол наклона подшипника 11. вместе с ним и, взаимодействуя с наклонным подшипником 11 и диском 13, совершают также возвратно-поступательное перемещение. При этом секторы поочередно входят и выходят из зацепления с цилиндрическим колесом 8, Зубья секторов передают движение колесу
8 двояким образом: за счет своего вращения, при котором секторы взаимодействуют с колесом, как обычная косозубая передача 10 со скрещивающимися осями, или за счет своего поступательного перемещения, при котором секторы взаимодействуют с колесом, как рейка с шестерней. Оба эти движения передаются колесу, складываясь ал- 15 гебраически, При этом колесо 8 совершает равномерное вращение в одну сторону. В положении нейтрали отсутствует поступательное перемещение секторов. Это соответствует средней скорости передачи. В положении, изображенном на чертеже, скорость вращения колеса 8 максимальна, в другом крайнем положении — минимальна.
Для изменения скоростей и их реверсирования целесообразен ва.риант передачи с прямозубым колесом и секторами, представляющими собой части круговой прямозубой рейки (угол наклона зубьев 90 ).
Передаточные числа для обоих вариантов выражаются формулой
E:
k + nh
Знаки Ь выбираются в зависимости от того, совпадает ли направление зацепляющихся зубьев и направление наклона подшипника 11 от нейтрали.
Оперируя величинами, входящими в формулы, подбираются оптимальные параметры передачи, обеспечивающей заданный ряд скоростей.
Переключение скоростей возможно только в положениях, когда смежные боковые поверхности секторов 9 находятся вне пределов ширины колеса 8.
Для переключения скоростей «на ходу» необходимо предварительное выведение зубьев из зацепления, что может быть осуществлено осевым сдвигом колеса 8 или разводом осей устройствами типа приклона, эксцентриковой втулки и пр.
Такая конструкция зубчатой передачи позволяет изменять передаточное отношение передачи и, тем самым, обеспечить регулировку скорости вращения различных приводов, трансмиссий и т. д. при ее применении.
Формула изобретения
Зубчатая передача, содержащая корпус, размещенные в нем колеса с перекрещивающимися осями, часть венца одного из которых представляет собой подвижные в осевом направлении секторы, и кулачок, с которым взаимодействуют подвижные секторы, отличающаяся тем, что, с целью обеспечения регулирования скорости вращения, другая часть венца также представляет собой подвижные в осевом направлении секторы, а кулачок установлен в корпусе с возможностью изменения углового положения относительно направления перемещения секторов.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Ко 180051, кл. F 16Н 27/04, 1964 (прототип).
777287
f2
У ю фиг.. Е
