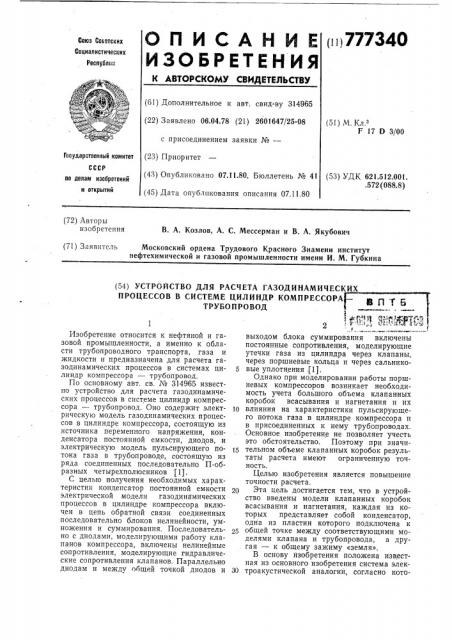

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ i 11 777340

Союз Советских

Социалистических

Республик

Ф (61) Дополнительное к авт, свид-ву 314965 (22) Заявлено 06.04.78 (21) 2601647/25-08 (51) М Кл з

F 17 D 3/00 с присоединением заявки ¹вЂ”

Государственный комитет (23) Приоритет (43) Опубликовано 07.11.80. Бюллетень № 41 (45) Дата опубликования описания 07.11,80 (53) УДК 621.512.001..572 (088.8) по делам изобретений н открытий (72) Авторы изобретения

В. А. Козлов, А. С. Мессерман и В. А. Якубович (71) Заявитель Московский ордена Трудового Красного Знамени институт нефтехимической и газовой промышленности имени И. М. Губкина (54) УСТРОЙСТВО ДЛЯ РАСЧЕТА ГАЗОДИНАМИЧЕСКИХ

ПРОЦЕССОВ В СИСТЕМЕ ЦИЛИНДР КОМПРЕССОРА

ТРУБОПРОВОД

Изобретение относится к нефтяной и газовой промышленности, а именно к области трубопроводного транспорта, газа и жидкости и предназначена для расчета газодинамических процессов в системах цилиндр компрессора — трубопровод.

По основному авт. св. № 314965 известно устройство для расчета газодинамических процессов в системе цилиндр компрессора — трубопровод, Оно содержит электрическую модель газодинамических процессов в цилиндре компрессора, состоящую из источника переменного напряжения, конденсатора постоянной емкости, диодов, и электрическую модель пульсирующего потока газа в трубопроводе, состоящую из ряда соединенных последовательно П-образных четырехполюсников (1).

С целью получения необходимых характеристик конденсатор постоянной емкости электрической модели газодинамических процессов в цилиндре компрессора включен в цепь обратной связи соединенных последовательно блоков нелинейности, умножения и суммирования. Последовательно с диодами, моделирующими работу клапанов компрессора, включены нелинейные сопротивления, моделирующие гидравлические сопротивления клапанов. Параллельно диодам и между общей точкой диодов и

1 выходом блока суммирования включены постоянные сопротивления, моделирующие утечки газа из цилиндра через клапаны, через поршневые кольца и через сальнико5 вые уплотнения,(1).

Однако при моделировании работы поршневых компрессоров возникает необходимость учета большого объема клапанных коробок всасывания и нагнетания и их

10 влияния на характеристики пульсирующего потока газа в цилиндре компрессора и в присоединенных к нему трубопроводах.

Основное изобретение не позволяет учесть это обстоятельство. Поэтому при значительном объеме клапанных коробок результаты расчета имеют ограниченную точность.

Целью изобретения является повышение точности расчета.

Эта цель достигается тем, что в устройство введены модели клапанных коробок всасывания и нагнетания, каждая из которых представляет собой конденсатор, одна из пластин которого подключена к общей точке между соответствующими моделями клапана и трубопровода, а другая — к общему зажиму «земля».

В основу изобретения положена известная из основного изобретения система элек30 троакустической аналогии, согласно кото777340

Составитель И. Газарян Редактор В. Большакова Корректор А. Галахова

Заказ 2710/15

Изд. № 600

Тираж 583

Подписное

Типография, пр, Сапунова, 2

3 рой отношения между соответствующими величинами в трубопроводной линии и в модели представляют собой масштабные коэффициенты, позволяющие легко интерпретировать результаты, полученные па модели для расчета реального объекта.

С учетом этого, в изобретении объемам клапанных коробок всасывания и нагнетания соответствует емкость конденсатора, которая определяется произведением масштабного коэффициента и объема клапанной коробки.

Клапанные коробки увеличивают объем цилиндра при открытии соответствующего клапана, и поэтому в схеме модели компрессора конденсаторы включены между моделью цилиндра и моделями соответсгвующих трубопроводных линий.

Изобретение схематически представлено на чертеже.

Устройство состоит из источника переменного напряжения 1, диодов 2 и 3, регистров 4, 5, 6 и 7, конденсатора 8, блока нелинейности 9, блока умножения 10, сумматора 11 и регистра 12, моделей всасывающего и нагнетательного трубопроводов 13 и 14. Схема содержит источники постоянного напряжения 15 и 16, а также конденсаторы 17 и 18, соответственно являющиеся моделями клапанных коробок всасывания и нагнетания, Диод 2 и резисторы 4 и 6 представляют модель всасывающего клапана, а диод 2 и резисторы 5 и 7 — модель нагнетательного клапана. Одна из пластин конденсаторов

17 и 18 подключена к общей точке между соответствующими моделями клапана и трубопроводов 13 и 14, а другая пластина конденсаторов — к общему зажиму

«земля».

При очередном открытии соответствующих диодов 2 и 3 конденсаторы 17 и 18

5 подключаются к модели цилиндра (1, 8, 9, 10, 11) и увеличивают общую электрическую емкость модели системы цилиндр компрессора — трубопровод.

В результате применения предложенного

10 устройства, с помощью которого разрабатываются рекомендации по уменьшению пульсаций давления газа в трубопроводе и цилиндре компрессора, значительно снижаются потери энергии на компримирова15 ние газа, предупреждаются опасные вибрации трубопроводов, сокращаются простои оборудования на ликвидацию последствий вибрации, улучшаются условия работы в цехах из-за уменьшения шума, Формула изобретения

Устройство для расчета газодинамических процессов в системе цилиндр компрессора — трубопровод по авт. св. ¹ 314965, отличающееся тем, что, с целью повышения точности расчета за счет учета объемов клапанных коробок цилиндров, в устройство введены модели клапанных коробок всасывания и нагнетания, каждая из

30 которых представляет собой конденсатор, одна из пластин которого подключена к общей точке между соответствующими моделями клапана и трубопровода, а другая — к оощему зажиму «земля».

35 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

К 314965, кл. F 17 D 3/00, 1970.
