Реферат

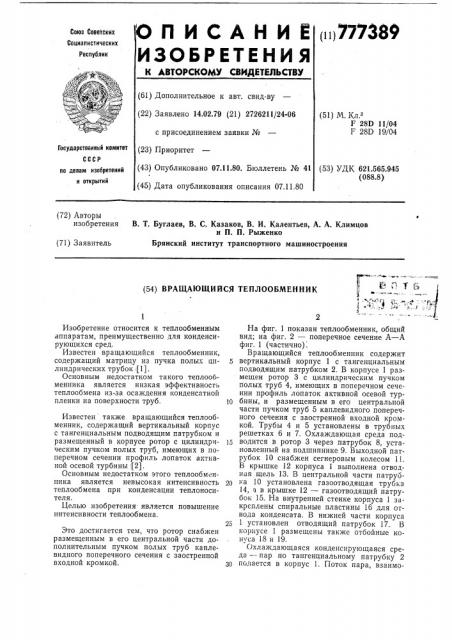

1i Ц 777389 ОПИСАНИИ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советска

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 14.02.79 (21) 2726211/24-06 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.11.80. Бюллетень № 41 (51) М. Кл.

F 28D 11/04

F 28D 19/04

Государственный комитет

СССР (53) УДК 621.565.945 (088.8) по делам изобретений н открытий (45) Дата опубликования описания 07.11.80 (72) Авторы изобретения

В. Т. Буглаев, В. С. Казаков, В. И. Калентьев, А. А. Климцов и П. П. Рыженко

Брянский институт транспортного машиностроения (71) Заявитель (54) ВРАЩАЮЩИИСЯ ТЕПЛООБМЕННИК

Изобретение относится к теплообменным аппаратам, преимущественно для конденсирующихся сред.

Известен вращающийся теплообменник, содержащий матрицу из пучка полых ци- 5 линдрических трубок (1).

Основным недостатком такого теплообменника является низкая эффективность теплообмена из-за осаждения конденсатной пленки на поверхности труб. 10

Известен также вращающийся теплообменник, содержащий вертикальный корпус с тангенциальным подводящим патрубком и размещенный в корпусе ротор с цилиндри- 15 ческим пучком полых труб, имеющих в поперечном сечении профиль лопаток активной осевой турбины (21, Основным недостатком этого теплообменника является невысокая интенсивность 20 теплообмена при конденсации теплоносителя.

Целью изобретения является повышение интенсивности теплообмена.

Это достигается тем, что ротор снабжен размещенным в его центральной части дополнительным пучком полых труб каплевидного поперечного сечения с заостренной входной кромкой. 30

На фиг. 1 показан теплообменник, общий вид; на фиг. 2 — поперечное сечение А — А фиг. 1 (частично):

Вращающийся теплообменник содержит вертикальный корпус 1 с тангенциальным подводящим патрубком 2. В корпусе 1 размещен ротор 3 с цилиндрическим пучком полых труб 4, имеющих в поперечном сечении профиль лопаток активной осевой турбины, и размещенным в его центральной части пучком труб 5 каплевидного поперечного сечения с заостренной входной кромкой, Трубы 4 и 5 установлены в трубных решетках 6 и 7. Охлаждающая среда подводится в ротор 3 через патрубок 8, установленный на подшипнике 9. Выходной патрубок 10 снабжен сегнеровым колесом 1!.

В крышке 12 корпуса 1 выполнена отводная щель 13. В центральной части патрубка 10 установлена газоотводящая трубка

14, а в крышке 12 — газоотводящий патрубок 15. На внутренней стенке корпуса 1 закреплены спиральные пластины 16 для огвода конденсата. В нижней части корпуса

1 установлен отводящий патрубок 17. В корпусе 1 размещены также отбойные конуса 18 и 19.

Охлаждающаяся конденсирующаяся среда -- пар по тангенциальному патрубку 2 подается в корпус 1. Поток пара, взаимо777389

5 г — /аЗь(и г4 среАг

Риа! А

Составитель Б. Новиков

Редактор Т. Загребельная

Текред И. Заболотнова корректор О. Тюрина действуя с трубами 4, приводит во вращение ротор 3. Охлаждающая среда, пройдя через трубы 4 и 5, поступает в сегнерово колесо 11, выходя из которого увеличивает крутящий момент на роторе 3. Далее ох- 5 лаждающая среда выводится из теплообменника через щель 3. Неконденсиру1ощиеся газы собираются в центральной части патрубка 10 и выводятся через патрубок 15.

Охлаждающаяся среда — пар конденсиру- 10 ется на стенках труб 4. Капли конденсата центробежными силами отбрасываются на стенки корпуса 1 и на трубы 5, на которых они разбиваются на более мелкие капли и на которых также происходит конденсация 15 пара. Далее сконденсировавшаяся среда стекает по стенке корпуса 1 по спиральным пластинам 16 в донную часть корпуса 1 и отводится из теплообменника через патрубок 17. 20

Снабжение ротора размещенным в его центральной части дополнительным пучком полых труб каплевидного поперечного сечения с заостренной входной кромкой обеспечивает повышение интенсивности теплооб- 25 мена за счет дополнительного увеличения теплообменной поверхности ротора, разрушения плен » конденсата и разбрызгивания конденсата в межтрубном пространстве.

Формула изобретения

Вращающийся теплообменник, преимущественно для конденсирующихся сред, содержащий вертикальный корпус с тангенциальным подводящим патрубком и размещенный в корпусе ротор с цилиндрическим пучком полых труб, имеющих в поперечном сечении профиль лопаток активной осевой турбины, отл ич а ю щи йся тем, что, с целью повышения интенсивности теплообмена, ротор снабжен размещенным в его центральной части дополнительным пучком полых труб каплевидного поперечного сечения с заостренной входной кромкой.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

¹ 336487, кл. F 28D 11/04, 1969.

2. Авторское свидетельство СССР № 491016, кл. F 28 D 19/04, 1973.

Заказ 26/14 Изд. № 590

Тираж 698 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
