Реферат

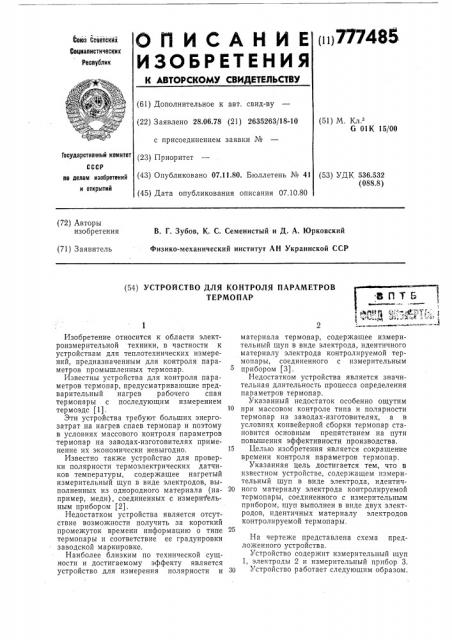

(i i) 777485

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскйх

Социалистических

Республик (б1) Дополнительное к авт. свид-ву (22) Заявлено 28.06.78 (21) 2635263/18-10 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.11.80. Бюллетень № 41 (45) Дата опубликования описания 07.10.80 (51) М. Кл.

G 01К 15/00

Государственный комитет (53) УДК 536.532 (088.8) по делам изобретений и открытий (72) Авторы изобретения

В. Г. Зубов, К. С. Семеиистый и Д. А. Юрковский

Физико-механический институт АН Украинской ССР (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПАРАМЕТРОВ

ТЕРМОПАР

Изобретение относится к области электроизмерительной техники, в частности к устройствам для теплотехнических измерений, предназначенным для контроля параметров промышленных термопар.

Известны устройства для контроля параметров термопар, предусматривающие предварительный нагрев рабочего сная термопары с последующим измерением термоэдс (1).

Эти устройства требуют больших энергозатрат на нагрев спаев термопар и поэтому в условиях массового контроля параметров термопар на заводах-изготовителях применение их экономически невыгодно. 15

Известно также устройство для проверки полярности термоэлектрических датчиков температуры, содержащее нагретый измерительный щуп в виде электродов, выполненных из однородного материала (на- 20 пример, меди), соединенных с измерит ельным прибором (2).

Недостатком устройства является отсутствие возможности получить за короткий промежуток времени информацию о типе 25 термопары и соответствие ее градуировки заводской маркировке.

Наиболее близким по технической сущности и достигаемому эффекту является устройство для измерения полярности и 30 материала термопар, содержащее измерительный щуп в виде электрода, идентичного материалу электрода контролируемой термопары, соединенного с измерительным прибором (3).

Недостатком устройства является значительная длительность процесса определения параметров термопар.

Указанный недостаток особенно ощутим при массовом контроле типа и полярности термопар на заводах-изготовителях, а в условиях конвейерной сборки термопар становится основным препятствием на пути повышения эффективности производства.

Целью изобретения является сокращение времени контроля параметров термопар, Указанная цель достигается тем, что в известном устройстве, содержащем измерительный щуп в виде электрода, идентичного материалу электрода контролируемой термопары, соединенного с измерительным прибором, щуп выполнен в виде двух электродов, идентичных материалу электродов контролируемой термопары.

На чертеже представлена схема предложенного устройства.

Устройство содержит измерительный щуп

1, электроды 2 и измерительный прибор 3.

Устройство работает следующим образом.

777485

30

Терпог

50

Формула изобретения

Составитель К. Бархударян

Редактор О. Филиппова Техред А. Камышникова Корректор Л. Тарасова

Заказ 2530/10 Изд. № 577 Тираж 729 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Предварительно нагретые электроды 2 измерительного щупа 1 приводятся в тепловой и электрический контакт со свободными концами контролируемой термопары в соответствии с заводской маркировкой термопары. Например, при контроле термопары типа ХА материалом одного электрода измерительного щупа должен быть хромель, материалом другого электрода измерительного щупа — соответственно алюмель, при контроле термопар типа ХК вЂ” соответственно хромель и конель.

Контактирование электродов 2 щупа 1 со свободными концами термопары должно производиться таким образом, чтобы хромелевый- электрод измерительного щупа совпадал с хромелевым концом термопары (+ по маркировке), при этом алюмелевый электрод щупа контактирует с алюмелевым концом термопары (— по маркировке).

Термоэдс в замкнутой цепи, образованная контролируемой термопарой, электродами измерительного щупа и измерительным прибором, равна нулю, так как в электрической цепи, составленной из двух однородных электродов, но имеющих разную температуру, термоэдс не возникает.

Отсутствие в цепи термоэдс свидетельствует о соответствии контролируемой термопарь1 тйпу- и- полярности, указанным в завбдской маркировке.

Наличие в цепи термоэдс, т. е. отклонение показания измерительного прибора 3 от нуля, свидетельствует о несоответствии либо типу, либо полярности контролируемой термопары ее заводской маркировке.

Значение величины температуры электродов измерительного щупа, а также стабильность ее величины на правильность контроля не влияют. Минимальное значение величины температуры электродов измерительного щупа ограничивается температурой среды, в которой ведется контроль и чувствительностью измерительного прибора.

Использование предложенного устройства повышает производительность труда, что способствует повышению эффективности производства в условиях массового контроля термопар на заводах-изготовителях.

Устройство для контроля параметров термопар, содержащее измерительный щуп с электродом из материала, идентичного материалу электрода контролируемой термопары, соединенйого с измерительйым прибором, отличающееся тем, что, с целью уменьшения времени контроля параметров термОпар, измерительный щуп выполнен с двумя электродами, каждый нз которых выполнен из материала, идентичного материалу электродов контролируемой термопары.

Источники информации, принятыс во внимание при экспертизе

1. Авторское свидетельство СССР

¹ 302622, кл. G 01К 7/02, 1969.

15 2. Патент ПНР № 75831, кл. 42, 8/02, опублик. 23.12.74.

3. Дубас Н. В. Прибор для определения полярности и материала термопар. — «Энергетик», 1977, № 5, с. 18, 19 (прототип).
