Реферат

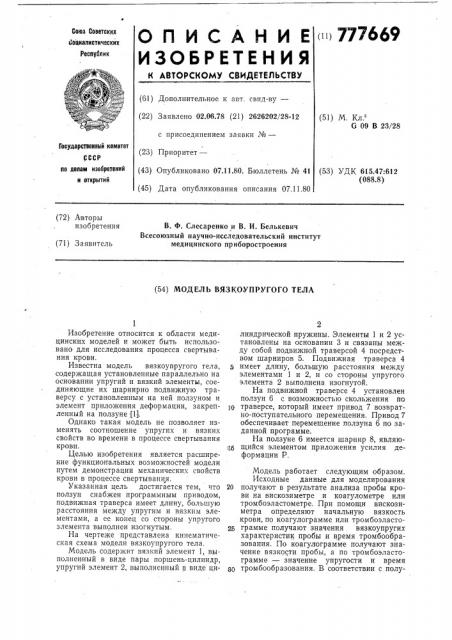

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ > 777669

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 02.06.78 (21) 2626202 28-12 (51) М. Кл.

G 09 В 23/28 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 07.11.80. Бюллетень № 41 (45) Дата опубликования описания 07.11.80

Государственный комитет

СССР ло делам изобретений и открытий (53) УДК 615,47:612 (088.8) (72) Авторы изобретения

В. Ф. Слесаренко и В. И. Белькевич

Всесоюзный научно-исследовательский институт медицинского приборостроения (71) Заявитель (54) МОДЕЛЪ ВЯЗКОУПРУГОГО ТЕЛА

Изобретение относится к области медицинских моделей и может быть использовано для исследования процесса свертывания крови.

Известна модель вязкоупругого тела, содержащая установленные параллельно на основании упругий и вязкий элементы, соединяющие их шарнирно подвижную траверсу с установленным на ней ползуном и элемент приложения деформации, закрепленный на ползуне (1).

Однако такая модель не позволяет изменять соотношение упругих и вязких свойств во времени в процессе свертывания крови, Целью изобретения является расширение функциональных возможностей модели путем демонстрации механических свойств крови в процессе свертывания.

Указанная цель достигается тем, что ползун снабжен программным приводом, подвижная траверса имеет длину, большую расстояния между упругим и вязким элементами, а ее конец со стороны упругого элемента выполнен изогнутым.

На чертеже представлена кинематическая схема модели вязкоупругого тела.

Модель содержит вязкий элемент 1, выполненный в виде пары поршень-цилиндр, упругий элемент 2, выполненный в виде ци2 линдрической пружины. Элементы 1 и 2 установлены на основании 3 и связаны между собой подвижной траверсой 4 посредством шарниров 5. Подвижная траверса 4 ч имеет длину, большую расстояния между элементами 1 и 2, и со стороны упругого элемента 2 выполнена изогнутой.

На подвижной траверсе 4 установлен ползун 6 с возможностью скольжения по

1О траверсе, который имеет привод 7 возвратно-поступательного перемещения. Привод 7 обеспечивает перемещение ползуна 6 по заданной программе.

На ползуне 6 имеется шарнир 8, являюлб щийся элементом приложения усилия деформации P.

Модель работает следующим образом.

Исходные данные для моделирования

20 получают в результате анализа пробы крови на вискозиметре и коагулометре или тромбоэластометре. При помощи вискозиметра определяют начальную вязкость крови, по коагулограмме или тромбоэластограмме получают значения вязкоупругих характеристик пробы и время тромбообразования. По коагулограмме получают значение вязкости пробы, а по тромбоэластограмме — значение упругости и время тромбообразования. В соответствии с полу777669

Составитель В. Тюркин

Редактор Л. Волкова Техред И, Пенчко Корректоры А. Галахова и С. Серобаба

Заказ 8553

Изд. № 596 Тираж 474

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 5К,-35, Раушская наб., д. 4/5

Подписное

Загорская типография Упрполиграфиздата Мособлисполкома ченными значениями устанавливают номинальное значение вязкости элемента 1, упругости элемента 2, а па основании времени тромбообразоваппя устанавливают программу работы привода 7; 5

При моделировании на шарнир 8 оказывают внешнее воздействие в виде периодического приложения и снятия усилия с интересующими исследователя параметрами 10 амплитуды, величины и частоты.

Изобретение позволяет моделировать процесс свертывания крови при переходе ее состояния от жидкого к упругому, а также воспроизводить процесс на стадии фибринолиза, т. е. при дальнейшей деструкции фибронотромбоцитарной структуры сгустка крови. Кроме того, оно позволяет осуществлять тарировку приборов для определения времени и характера свертывания крови.

Формула изобретения

Модель вязкоупругого тела, содержащая установленные параллельно на основании упругий и вязкий элементы, соединяющую их шарнирно подвижную траверсу с установленным на ней ползуном и элемент приложения деформации, закрепленный на ползуне, отличающаяся тем, что, с целью расширения ее функциональных возможностей путем демонстрации механических свойств крови в процессе свертывания, ползун снабжен программным приводом, подвижная траверса имеет длину, ббльшую расстояния между упругим и вязким элемснтами, а ее конец со стороны упругого элемента выполнен изогнутым.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке № 2340972/18-25, кл. G09 В 23/28, 02.02.79 (прототип) .
