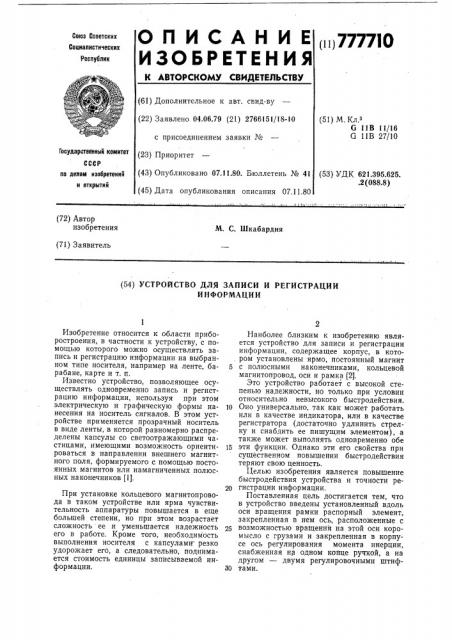

ОПИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п11777710
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 04.06.79 (21) 2766151/18-10 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 07.11.80. Бюллетень № 41 (45) Дата опубликования описания 07.11.80 (51) М. Кл.з
С 11В 11/16
G 11В 27/10
Государственный комитет (53) УДК 621.395.625. .2 (088.8) по делам изобретений и открытий (72) Автор изобретения
М. С. Шкабардня (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАПИСИ И РЕГИСТРАЦИИ
ИНФОРМАЦИИ
Изобретение относится к области приборостроения, в частности к устройству, с помощью которого можно осуществлять запись и регистрацию информации на выбранном типе носителя, например на ленте, ба- 5 рабане, карте и т. п.
Известно устройство, позволяющее осуществлять одновременно запись и регистрацию информации, используя при этом электрическую и графическую формы на- 10 несения на носитель сигналов. В этом устройстве применяется прозрачный носитель в виде ленты, в которой равномерно распределены капсулы со светоотражающими частицами, имеющими возможность ориенти- 15 роваться в направлении внешнего магнитного поля, формируемого с помощью постоянных магнитов или намагниченных полюсных наконечников (1).
При установке кольцевого магнитопровода в таком устройстве или ярма чувствительность аппаратуры повышается в еще большей степени, но при этом возрастает сложность ее и уменьшается надежность его в работе. Кроме того, необходимость выполнения носителя с капсулами резко удорожает его, а следовательно, поднимается стоимость единицы записываемой информации. 30
Наиболее близким к изобретению является устройство для записи и регистрации информации, содержащее корпус, в котором установлены ярмо, постоянный магнит с полюсными наконечниками, кольцевой магнитопровод, оси и рамка (2).
Это устройство работает с высокой степенью надежности, но только при условии относительно невысокого быстродействия.
Оно универсально, так как может работать или в качестве индикатора, или в качестве регистратора (достаточно удлинить стрелку и снабдить ее пишущим элементом), а также может выполнять одновременно обе эти функции. Однако эти его свойства при существенном повышении быстродействия теряют свою ценность.
Целью изобретения является повышение быстродействия устройства и точности регистрации информации.
Поставленная цель достигается тем, что в устройство введены установленный вдоль оси вращения рамки распорный элемент, закрепленная в нем ось, расположенные с возможностью вращения на этой оси коромысло с грузами и закрепленная в корпусе ось регулирования момента инерции, снабженная на одном конце ручкой, а на другом — двумя регулировочными штифтами.
На чертеже показано предлагаемое устройство, общий вид.
В полости ярма 1 расположен постоянный магнит 2, имеющий полюсные наконечники
3. В пространстве внутри магнита помещены распорные элементы 4, держатель 5, коромысло 6 с грузами 7, растяжки 8, ось
9, рамка 10, второй держатель 11, кольцевой магнитопровод 12. Имеющая пружину
13 ось 14, являющаяся осью регулирования момента инерции, выполнена с ручкой 15 и установлена в корпусе 16, сверху которого закреплена обойма 17. Держатели 5 и 11 предназначены для закрепления стрелки 18. Это особенно важно для случая, когда стрелку используют в качестве пишущего элемента.
Коромысло 6 установлено с возможностью вращения на оси 9. В рабочем состоянии регулировочные штифты 19 и 20 работают как вилка: при плотном соприкосновении торца оси 14 с осью 9 штифты охватывают коромысло. Вращая ручку 15, можно изменять положение коромысла относительно оси 21 рамки, а это изменяет момент инерции вращения рамки.
Таким образом, за счет достаточно простых средств кроме требуемой динамической характеристики получают высокую точность движения стрелки 18. В результате, снабдив стрелку, например, пишущим элементом, и расположив под ней выбранную по требуемым параметрам шкалу (на
4 чертеже не показаны эти элементы) можно осуществлять одновременно и запись, и регистрацию информации с повышенным быстродействием и с повышенной точно5 стью.
Такое устройство позволяет заменить одновремено два прибора, что делает его экономически выгодным.
Формула изобретения
Устройство для записи и регистрации информации, содержащее корпус, в котором установлены ярмо, постоянный магнит с полюсными наконечниками, кольцевой маг15 нитопровод, оси и рамка, о т л и ч а ю щ е еся тем, что, с целью повышения быстродействия устройства и точности регистрации информации, в него введены установленный вдоль оси вращения рамки распорный элемент, закрепленная в нем ось, расположенные с возможностью вращения на этой оси коромысло с грузами и закрепленная в корпусе ось регулирования момента инерции, снабженная на одном конце
25 ручкой, à íà другом — двумя регулировочными штифтами.
Источники информации, принятые во внимание при экспертизе
1. Патент США Ко 3846830, кл. 360 †, 05. 11.74.
2. Авторское свидетельство СССР по заявке Кз 2723001, кл. G 01К 13/04, 23.02.79 (прототип).
